星型五缸径向活塞动力结构设计

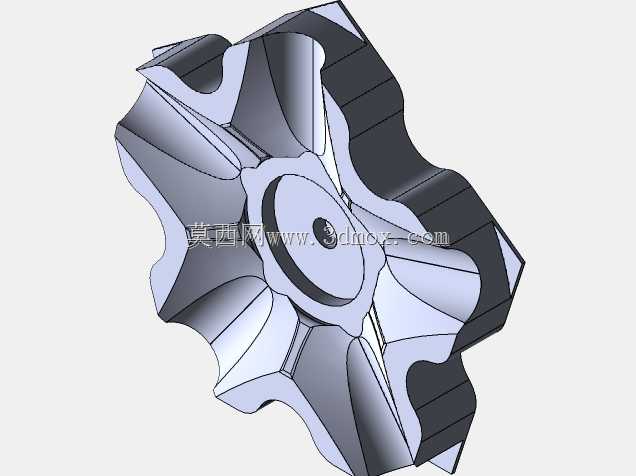

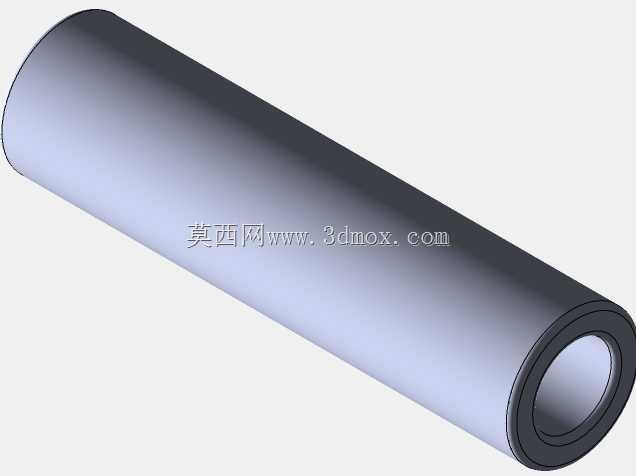

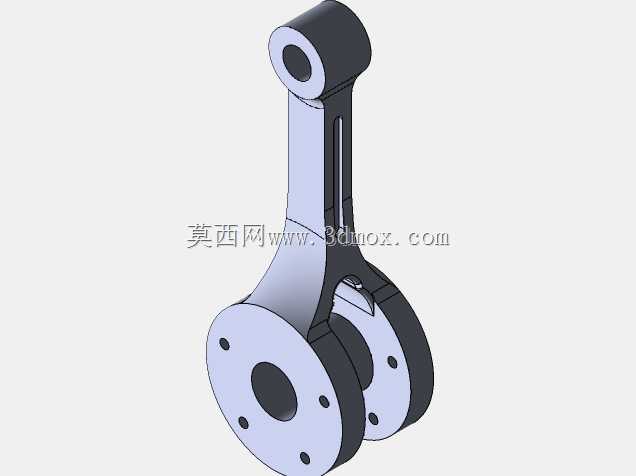

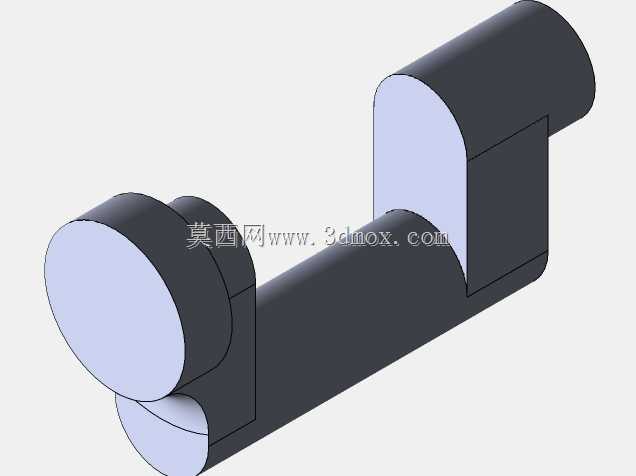

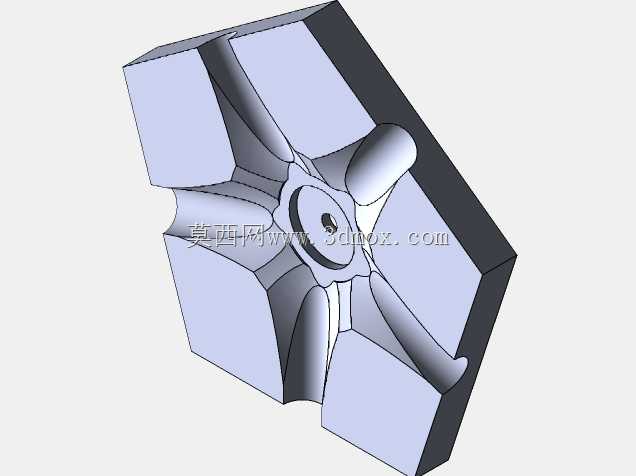

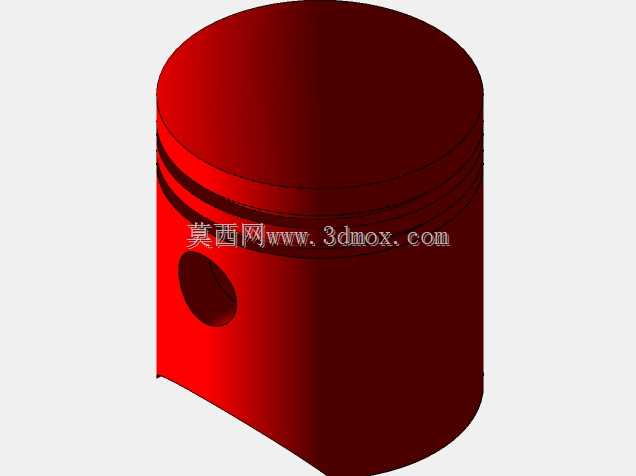

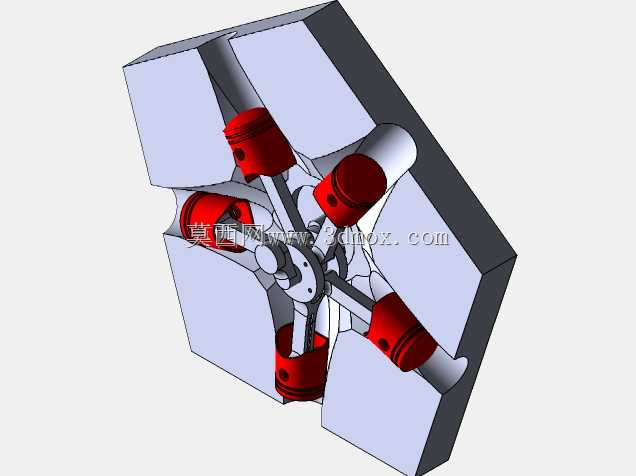

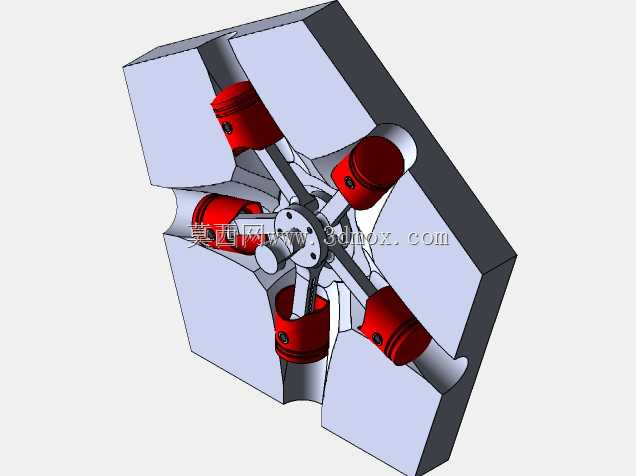

该结构为星型布局的五活塞径向动力传动单元，核心应用场景覆盖小型航空动力、紧凑型特种内燃机、高功率密度液压泵以及定制化气动动力单元领域，这类布局的动力结构凭借周向均匀排布的缸体设计，能够在极小的轴向安装空间内实现多缸动力输出，相比直列、V型缸体布局，轴向尺寸可压缩40%以上，非常适合对安装轴向长度有严格限制的设备场景，比如轻型无人机动力、便携作业动力头、紧凑型液压动力站等设备。从实际用途来看，该结构通过中心曲柄的回转运动，带动周向均匀分布的五个活塞在各自缸套内完成往复直线运动，既可以作为内燃机的动力输出核心，通过燃油燃烧推动活塞做功带动曲柄旋转输出扭矩，也可以作为柱塞泵的核心传动结构，通过曲柄带动活塞往复完成介质的抽吸与加压，适配液压油、压缩空气等多种工作介质的输送需求。从功能特性来看，五个活塞沿中心径向呈72度夹角均匀排布，做功间隔均匀，动力输出的扭矩波动远少于少缸数结构，运转平顺性更优，同时多缸对称布局能够抵消大部分活塞往复运动产生的惯性力，整机振动幅度更小，可降低配套设备的减震结构设计难度，提升设备运行稳定性。设计思路上，该结构采用中心集成式径向轴承作为曲柄的回转支撑，将五个活塞的连杆共同铰接在中心曲柄销上，简化了传统多缸结构复杂的曲轴多拐设计，降低了核心部件的加工难度，同时缸体采用集成式方块基体设计，五个缸套直接在基体上加工成型，无需额外拼接缸体部件，既提升了整体结构刚性，也减少了密封连接点位，降低了工作介质泄漏的风险。外形尺寸与安装边界方面，该结构整体呈正六面体轮廓，所有运动部件均收纳在方块基体内部，外部无突出运动构件，安装时可直接通过方块的六个平面进行定位固定，无需额外设计复杂的安装支架，外接输出轴从基体中心位置伸出，可直接连接联轴器、齿轮等传动部件，外接油路、气路接口可直接开设在缸体对应端面，适配不同设备的管路布局需求，整体安装边界规整，便于在紧凑的设备舱内进行布局安装，能够适配多种定制化动力设备的集成需求。
