漂移三轮车叉与盘式制动器安装连接结构

该结构件主要应用于休闲娱乐类漂移三轮车的前部行走转向系统，承担着连接转向立管、固定前轮盘式制动器、传递转向力矩与承载前部载荷的核心作用，是漂移三轮车前部行走机构的关键承载连接部件，适配场地休闲漂移、短途趣味代步类三轮车辆的改装与量产装配场景，能够满足漂移工况下频繁转向、侧向受力、制动载荷冲击的使用需求。

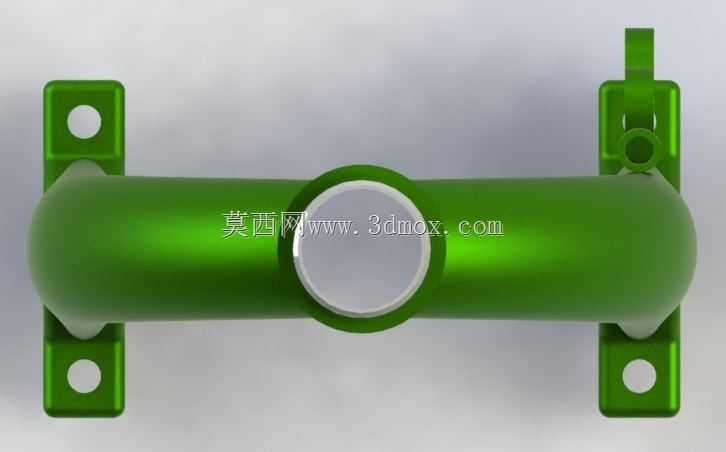

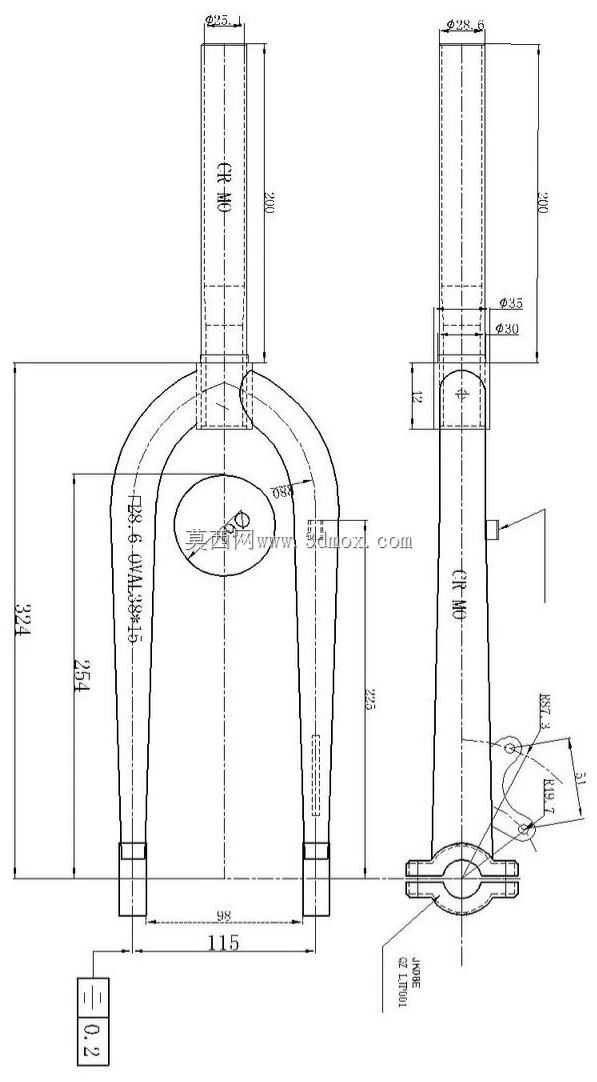

从功能特性来看，该部件采用叉型对称支撑结构，上部为圆柱状转向连接管段，用于与车辆的转向柱套筒配合，实现转向动作的旋转传递，管段内径与长度匹配常规1又1/8规格的转向管安装尺寸，保证与通用转向轴承、碗组的适配性。下部两个对称的叉脚末端设置有带安装孔的平面支座，用于固定盘式制动器的安装支架，支座平面的平面度与安装孔位公差经过设计校核，可保证制动盘与制动卡钳的同轴度与间隙要求，避免制动偏磨、卡滞问题。叉脚侧面预留有制动器油管走线的固定位，可在装配时规整制动管路，避免漂移转向过程中管路与车轮、车架发生干涉磨损。

设计过程中优先考虑了漂移工况的受力特性，叉身过渡位置采用大圆弧过渡结构，避免应力集中，在频繁侧向滑移、紧急制动的载荷下可有效分散应力，降低结构断裂风险。两个叉脚的开档尺寸匹配对应规格的前轮轮毂与制动盘安装空间，既保证轮毂转动无剐蹭，又能为制动卡钳预留足够的安装与调整余量。上部连接管与叉身的连接位置做了加厚加强处理，可承受转向时的扭转力矩与过坑时的冲击载荷，适配6302Z规格轴承的安装尺寸，保证转向转动的顺滑度与承载能力。

安装边界方面，该部件上部转向管的外径与车架头管内径匹配，装配时可通过压入轴承实现转动连接，下部叉脚的安装孔位与ISO标准盘式制动器支座的孔距一致，无需额外改装即可适配市售常规盘式制动组件，叉脚底部的安装平面与转向管的垂直度经过公差控制，可保证车轮安装后无偏摆，制动盘端面跳动量控制在合理区间，满足漂移车辆频繁制动、转向的使用精度要求。整体结构在保证结构强度的前提下优化了壁厚分布，兼顾了轻量化与抗冲击性能，适配休闲漂移三轮车的使用强度需求。
