立式圆柱结构小型注塑成型模具

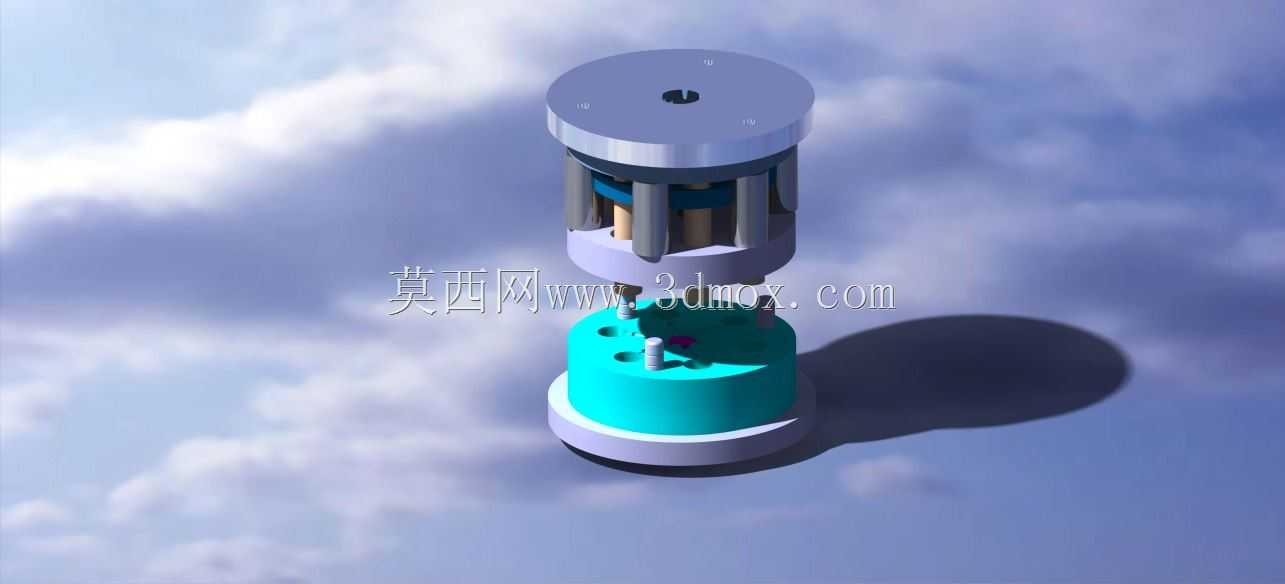

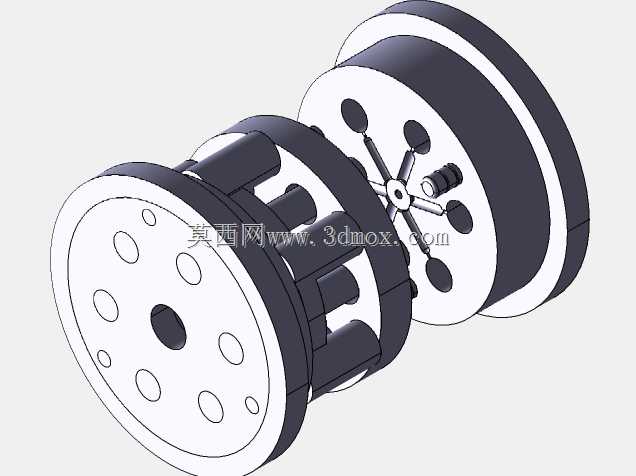

这款立式圆柱结构的注塑成型工装，主要面向小尺寸精密塑胶零件的批量注塑生产场景，常见于消费电子小型结构件、精密仪器塑胶配件、微型工业接插件等产品的成型加工环节，适配小吨位立式注塑机的安装使用需求，能够在紧凑的生产空间内完成高精度塑胶件的注射成型作业。从实际用途来看，该模具通过上下模的精准合模动作，将熔融状态的塑胶原料注入封闭模腔，待冷却定型后开模顶出成品，可稳定生产外形规整、同轴度要求较高的圆柱类塑胶零件，有效降低小尺寸零件成型过程中的偏心、缺料、飞边等常见不良问题。在功能特性设计上，模具采用上下同轴的圆柱式模架布局，上部为定模侧结构，集成了主流道、定位环与冷却流道布局，能够与注塑机射嘴精准对接，保证熔融塑胶平稳注入模腔；下部为动模侧结构，设置了成型模腔、顶出机构与冷却回路，合模时依靠多组周向均匀分布的导向柱实现上下模的精准对位，导向间隙控制在极小范围内，避免合模错位导致的成品尺寸超差。周向排布的支撑柱既承担了合模过程中的锁模压力，均匀分散注塑时的模腔胀型力，防止模架受力变形，也为内部的冷却管路、顶出杆件预留了充足的排布空间。设计思路上，整体采用对称式圆柱结构，相较于传统方形模架，该结构在同等锁模力需求下体积更紧凑，周向受力更加均匀，能够有效减少模架局部应力集中导致的长期变形问题，延长模具的使用寿命；冷却回路采用周向环绕式布局，能够保证模腔各个区域的冷却速率一致，避免成品因冷却不均产生的内应力、翘曲变形问题，提升成品的尺寸稳定性。在外形尺寸与安装边界上，模具整体为同轴圆柱形态，上部定模侧的法兰盘设置有标准安装孔位，可直接适配对应规格立式注塑机的定模安装板，下部动模侧的底座同样预留了标准化安装接口，能够与注塑机的动模拖板、顶出杆系统精准对接；整体径向尺寸控制紧凑，轴向高度适配小吨位注塑机的开模行程范围，安装时无需对注塑机进行额外改造，上下模的合模行程预留了充足的顶出空间，保证成型后的零件能够顺利从模腔中脱出，不会出现顶出卡滞、零件刮伤的问题。模具的各个功能模块采用模块化拆分设计，日常维护时可快速拆卸清理流道残留、更换磨损的成型镶件，降低生产过程中的维护停机时间。
