透明分层式注塑模具完整结构设计

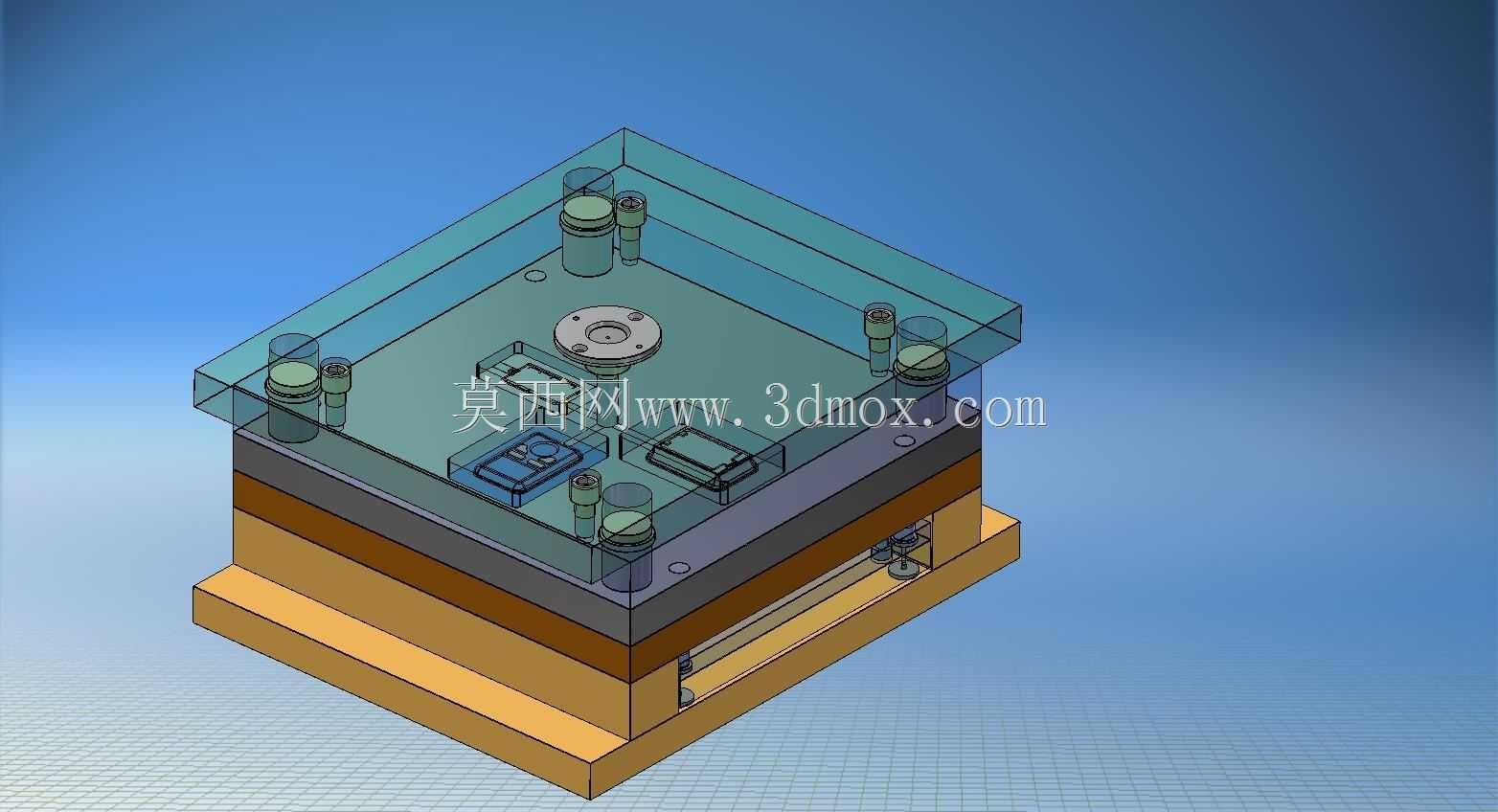

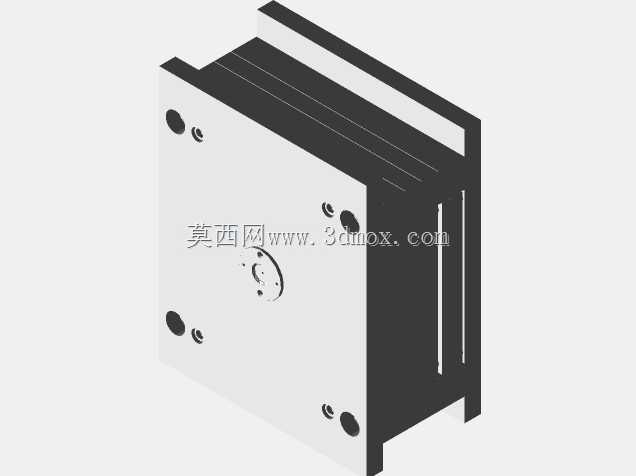

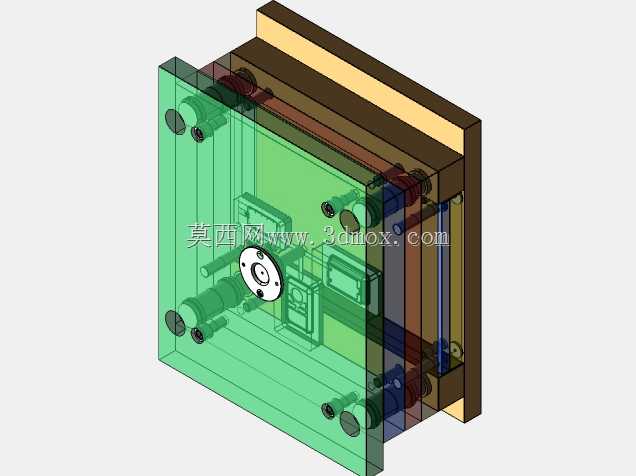

这套模具结构主要应用于热塑性塑料零部件的批量注塑成型生产场景，适配卧式注塑机的安装使用需求，可覆盖消费电子外壳、小型家电结构件、日用塑料配件等多类塑料制品的成型加工，在精密注塑生产车间中承担核心成型工装的作用，直接决定注塑产品的尺寸精度、外观质量与生产良率。整套模具采用标准两板模结构布局，从上至下依次排布定模固定板、定模板、动模板、模脚、动模固定板等标准模架组件，整体外形为规整的长方体结构，安装边界完全适配常规吨位注塑机的拉杆间距与模厚安装要求，无需额外定制改装即可直接上机装夹使用。模具的核心成型区域设置在定模与动模的贴合面处，型腔与型芯采用嵌入式镶件结构设计，既方便后续根据产品迭代快速更换成型镶件，也能在局部出现磨损、拉伤时单独更换镶件，大幅降低模具的维护成本与停机维修时长。导向定位系统采用多组精密导柱导套配合结构，均匀分布在模架四角位置，合模过程中可实现精准导向，避免定动模出现错位偏移，保证成型产品的壁厚均匀性与尺寸一致性，针对精密成型需求还额外设置了精定位组件，进一步提升合模定位精度。冷却系统采用多层回路布局，分别在定模板、动模板以及成型镶件内部布置随形冷却水道，可在注塑保压完成后快速带走型腔内的热量，缩短塑件冷却定型周期，提升整体生产效率，同时保证塑件各区域冷却速率均匀，避免出现翘曲、缩痕等成型缺陷。顶出系统采用顶针与顶板配合的结构，布置在动模侧，开模后可平稳将冷却定型的塑件从型芯上顶出，顶针位置避开塑件外观面与装配配合面，避免顶出痕迹影响塑件后续的装配与外观效果。整套结构设计充分考虑了注塑生产的实际工况需求，各组件之间的配合间隙、运动行程都经过合理校核，既满足连续批量生产的耐用性要求，也兼顾了加工制造、装配调试的便捷性，可直接作为同类注塑模具设计的参考结构使用。
