带安装柄环形定位孔板结构设计

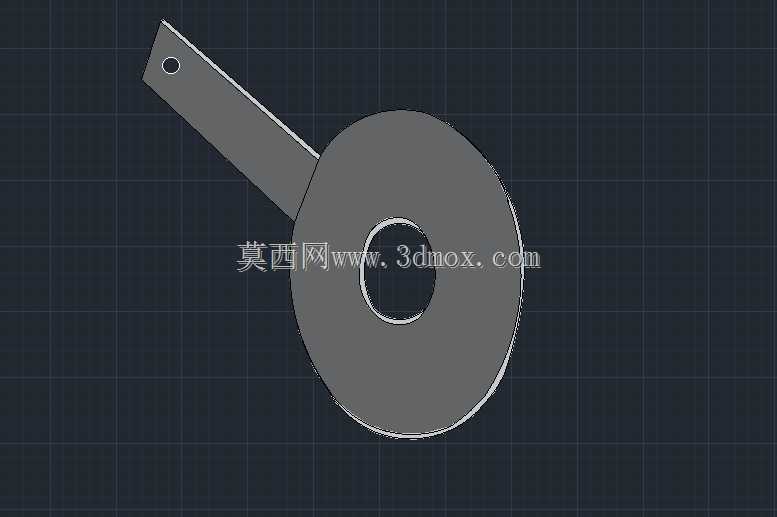

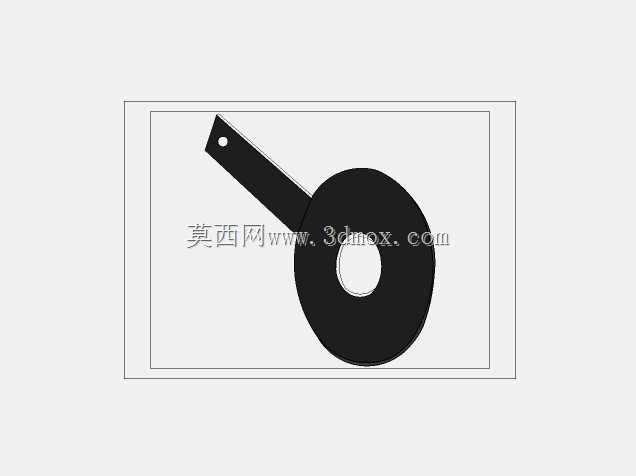

这款带安装柄的环形孔板是工业装配场景中常用的定位与限位构件，主要应用在轻工输送设备、小型工装夹具、手动操作机具的工位定位环节，可作为穿轴定位挡片、牵拉受力挂片、行程限位隔片使用，适配直径10-30mm的光轴、拉杆类部件的装配需求，在小型包装设备、手动冲压工装、线束排布固定场景中能稳定发挥作用。从功能特性来看，构件主体为环形圆盘结构，中心开设贯通圆孔，可供对应直径的轴类部件穿过，圆盘平面可作为轴向定位的抵靠面，平整的盘面能保证与相邻垫片、挡圈、轴承端面的贴合度，避免装配后出现轴向窜动；一侧延伸出的长条形安装柄上开设单安装孔，可通过螺栓、销钉将整个孔板固定在设备机架、工装基板上，安装柄的长度设计预留了足够的操作空间，即使在装配空间紧凑的位置，也能顺利完成紧固件的锁紧操作，不会与环形主体部分产生安装干涉。在设计思路上，这款孔板采用一体化钣金冲压成型的工艺逻辑，整体无拼接焊缝，结构强度均匀，能承受一定的径向牵拉载荷与轴向抵靠压力；环形主体的外圆与中心孔保持严格同轴度，安装柄的延伸方向与中心孔轴线保持平行，安装孔的中心与环形主体中心的连线沿安装柄长度方向居中布置，保证安装固定后环形部分的受力均匀，不会出现单侧偏载导致的构件变形。从安装边界来看，环形主体的厚度适配常规五金垫片的装配间隙，安装柄的宽度小于常规M6螺栓对应的安装座开槽尺寸，安装柄上的通孔适配M4-M5规格的紧固件，装配时仅需在固定基座上开设对应位置的单孔即可完成安装，不需要复杂的对位调整，能有效降低现场装配的操作难度；构件整体边缘做了倒钝处理，没有尖锐毛刺，装配过程中不会划伤操作人员手套或相邻的线缆、软管部件，长期使用过程中也不会因为应力集中出现边缘开裂的问题，在频繁拆装的工装场景中能保持较长的使用寿命。
