圆盘式涂胶作业配套工装治具结构

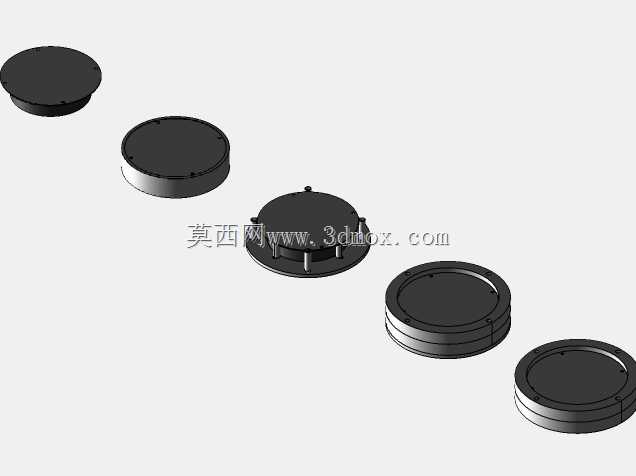

这套圆盘结构的涂胶配套工装，主要面向电子元器件封装、小型结构件粘接、精密组件密封涂胶等生产场景，是自动化涂胶产线、半自动涂胶工位上用来承载待涂胶工件、限定涂胶作业边界的核心配套治具，能够适配不同厚度的圆形待加工工件，在消费电子组装、汽车小零部件密封、五金小件粘接等工序中都能发挥稳定的定位作用。从实际用途来看，这类工装可以在涂胶作业时牢牢固定待加工的圆形工件，避免涂胶过程中工件移位导致的胶路偏移、胶层厚度不均问题，同时不同层级的圆盘结构可以对应不同的涂胶工艺需求：薄款平盘适用于平面涂胶作业，带凸台定位结构的盘体适用于带沉孔的工件定位，多层叠合结构的盘体则可以适配需要周向涂胶的环形工件，覆盖多数小型圆形零件的涂胶装夹需求。在功能特性上，整套治具采用了统一的圆盘基准设计，所有盘体的外径尺寸保持一致，能够快速适配通用涂胶设备的工作台装夹位，不需要针对不同盘体调整设备的装夹参数；盘体边缘做了细微的倒角处理，避免取放工件时刮伤操作人员或者刮蹭工件表面；定位凸台的尺寸公差控制在微米级，能够保证工件装夹后的同轴度，让涂胶头的运行轨迹和工件待涂胶位置完全重合，减少涂胶不良率。设计思路上，整套结构遵循了快换、通用的工装设计原则，没有做多余的异形结构，所有盘体都采用对称式设计，既可以适配单工位涂胶设备的固定装夹，也可以适配多工位转盘式涂胶设备的快速切换需求；盘体表面做了防粘处理的结构预留，后期使用时可以在表面喷涂特氟龙涂层，避免溢出的胶水粘连在治具表面，降低日常清洁的工作量。从安装边界来看，单款盘体的最大外径不超过120mm，整体厚度区间在5mm到20mm之间，底部的安装基准面平面度控制在0.02mm以内，既可以直接通过磁吸方式固定在带磁力吸盘的涂胶工作台上，也可以通过盘体边缘预留的安装孔位采用螺丝锁付固定，不会和涂胶设备的运动部件产生行程干涉，适配市面上多数桌面型涂胶机、立式自动涂胶设备的工作台安装尺寸，不需要额外做安装转接件就能直接投入使用。
