汽车车窗升降驱动电机结构设计

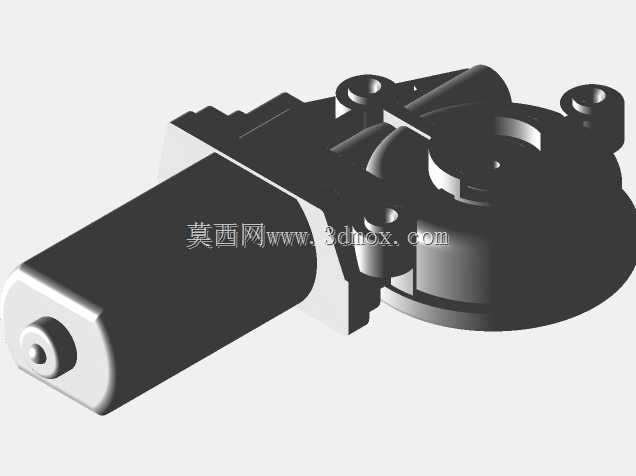

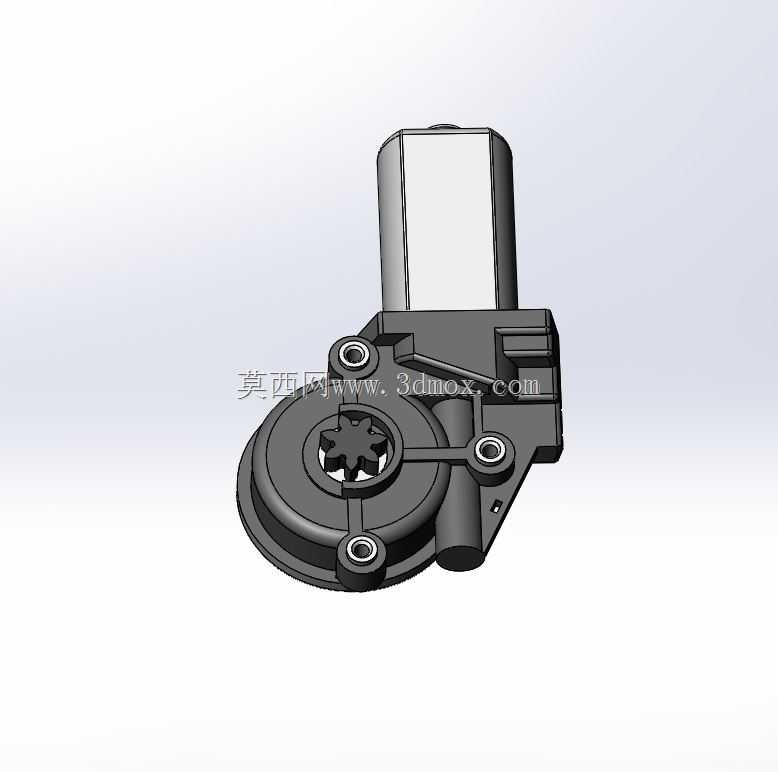

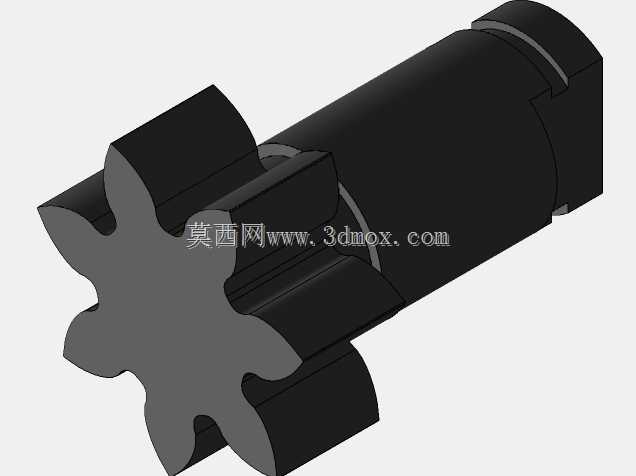

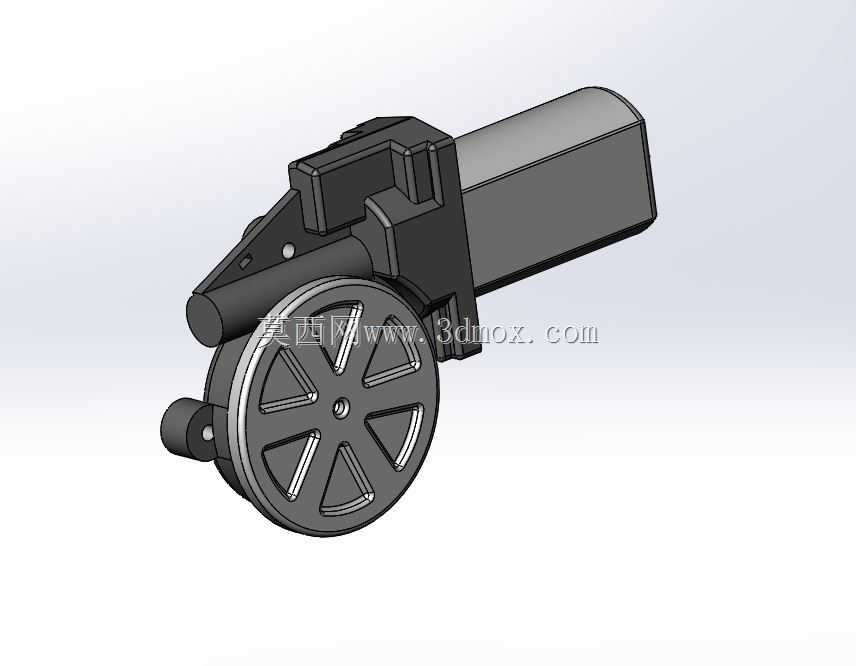

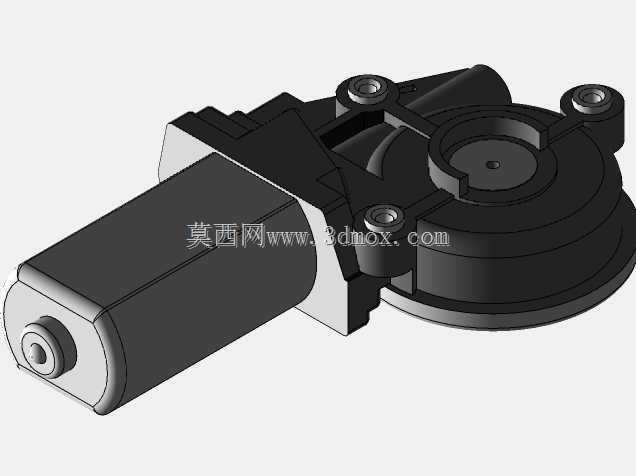

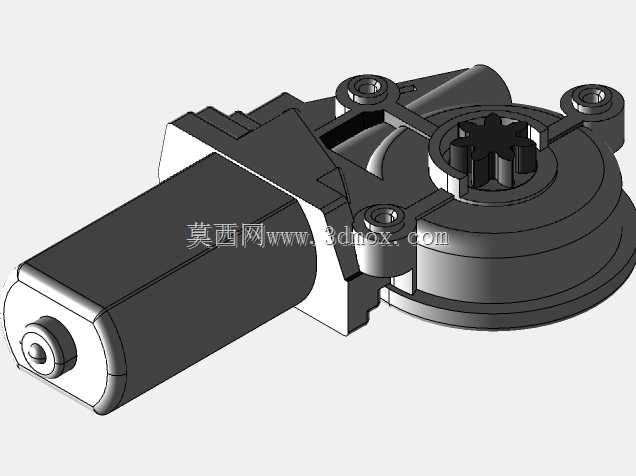

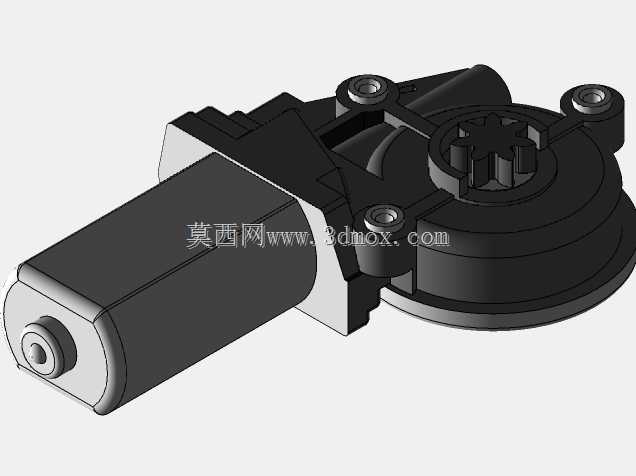

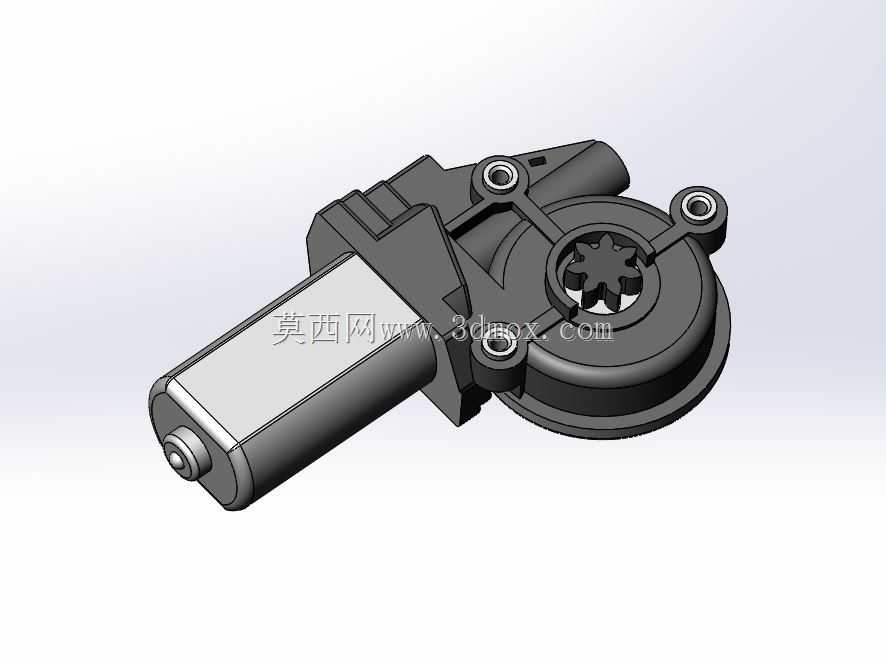

这款驱动电机是汽车门窗升降系统的核心动力执行部件，主要应用于各类乘用车辆、商用车辆的电动车窗总成中，直接为车窗玻璃的上升、下降动作提供稳定的扭矩输出，替代传统手摇式升降结构，提升车辆使用的便捷性与乘坐舒适度。在实际装车场景中，该电机需要适配车门内部狭窄的安装空间，同时要耐受车门内部的温湿度变化、振动冲击以及长期往复运行的损耗，因此在结构设计上做了多维度的适配优化。从功能特性来看，这款电机集成了减速输出结构，将高速旋转的电枢输出通过内置齿轮组降速增扭，输出端采用花键结构与升降机构的传动臂直接啮合，能够传递足够的驱动力矩，带动车窗玻璃沿导槽平稳完成升降动作，同时输出结构自带限位适配特性，可匹配升降机构的上下止点位置，避免玻璃运行到极限位置时出现堵转过载的问题。设计过程中优先考虑了安装边界的适配性，电机整体采用圆柱主体搭配侧置减速箱的布局，三个带衬套的安装孔位呈三角分布，能够直接通过螺栓固定在车门内部的安装支架上，不需要额外设计转接结构，大幅降低车门总成的装配复杂度。外形尺寸上充分压缩了轴向与径向的占用空间，圆柱电机主体的直径适配车门内饰板与钣金之间的预留间隙，减速箱部分的凸起结构避开了车门内部的玻璃升降导轨、门锁机构等相邻部件，不会出现运动干涉。电机的外壳采用高强度工程塑料与金属嵌件结合的结构，既能够减轻整体重量，又可以保证安装点位的结构强度，长期运行下不会出现安装孔开裂、壳体变形的问题。输出端的密封结构做了防尘防水设计，能够阻挡车门内部可能渗入的雨水、灰尘进入电机内部，延长部件的使用寿命。电枢部分的设计匹配车载12V供电体系，运行噪音控制在较低区间，升降过程中不会产生明显的异响，满足乘用车的NVH性能要求，同时具备过热保护特性，当车窗遇到障碍物卡滞时，能够自动限制输出扭矩，避免电机烧损或者玻璃、升降机构损坏。
