汽车悬架用螺旋弹簧减震构件结构设计

该减震构件主要应用于乘用车辆、非道路作业车辆的底盘悬架系统中，是连接车架与转向节的核心缓冲阻尼部件，核心作用是过滤车辆行驶过程中路面传递的颠簸冲击，将路面激励产生的往复振动快速衰减，避免振动直接传递至驾乘舱，同时保障轮胎与路面的有效接触面积，提升车辆行驶过程中的操控稳定性与制动安全性，在非铺装路面行驶、过弯侧倾、急加速急减速工况下，该构件可协同悬架导向机构约束车轮的跳动轨迹，避免车轮出现异常摆振，保障整车行驶姿态可控。

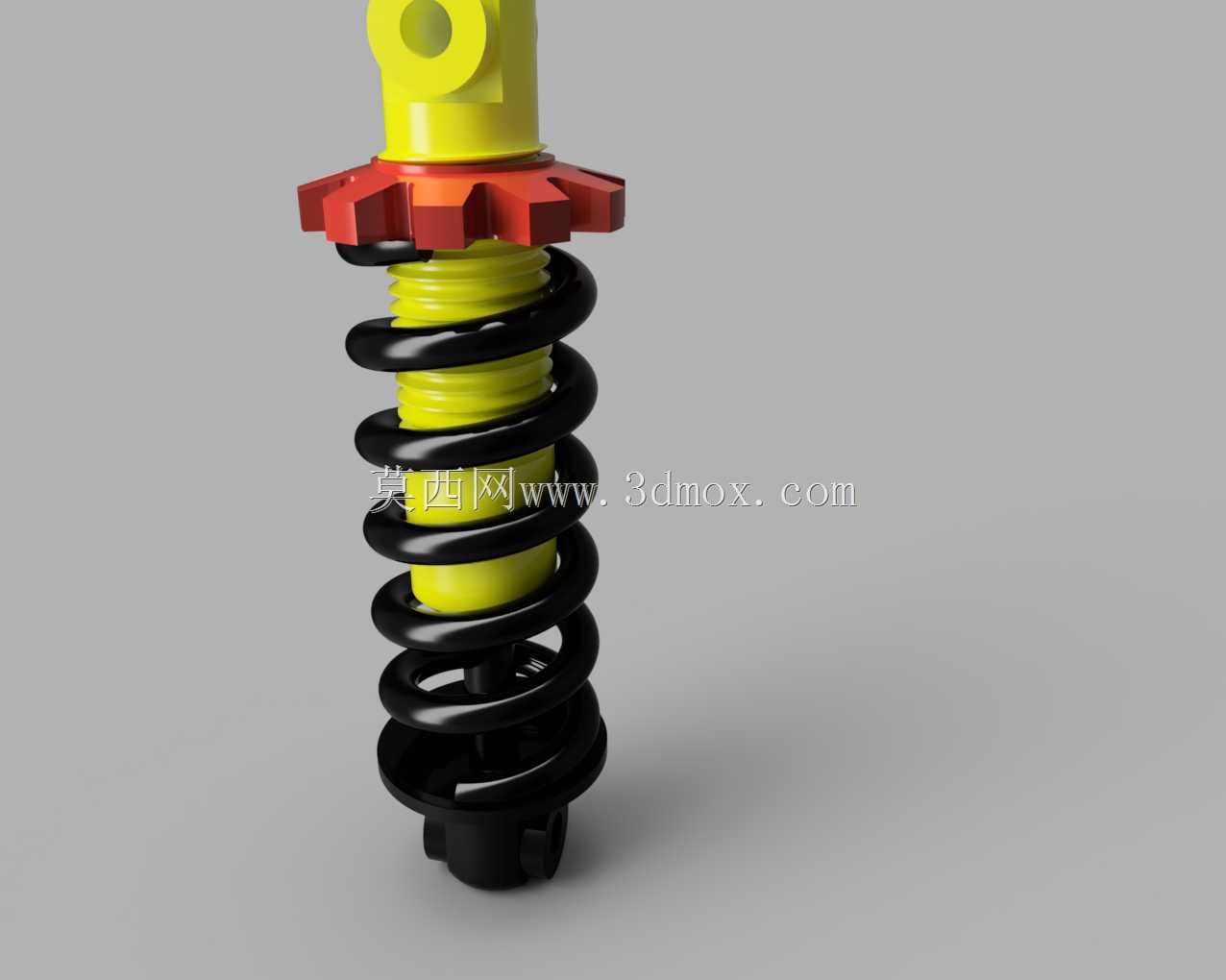

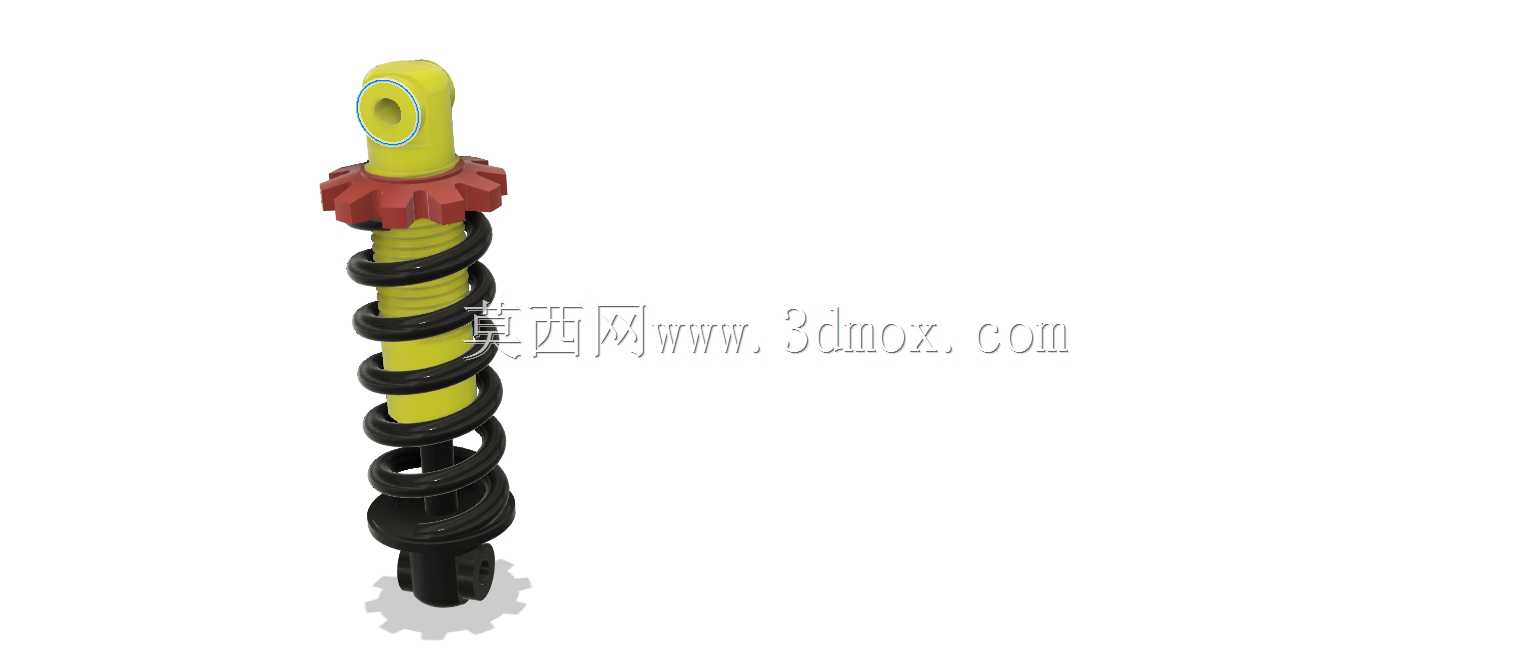

从功能特性来看，该减震构件采用螺旋弹簧与阻尼芯轴同轴集成的结构设计，上部的带齿状调节环结构可用于调整弹簧预紧力，适配不同载荷下的悬架刚度需求，可根据车辆整备质量、常用载荷区间调整初始预压量，兼顾空载状态下的驾乘舒适性与满载状态下的支撑性；阻尼芯轴内置液压阻尼阀系，可将弹簧往复伸缩的机械能通过液压油的节流作用转化为热能耗散，避免弹簧出现持续余振；下部的安装端采用适配球头连接的结构，可适配悬架跳动过程中的多角度摆角，避免连接部位出现应力集中导致的构件损坏。

在设计思路上，该构件优先考虑了安装适配性与工况耐用性，整体采用同轴式布局最大限度压缩了径向占用空间，可适配多数麦弗逊式悬架的安装舱位，弹簧的节距、簧丝直径经过匹配计算，在满足刚度需求的前提下避免了伸缩过程中出现并圈异响；上部的安装吊耳采用一体化成型结构，预留的安装孔位可直接与车架减震塔位对接，无需额外设计转接支架；齿状调节环采用多齿均匀分布的结构，调整时可实现小梯度的预紧力变化，便于调校人员根据实际使用需求精准调整悬架软硬程度。

从安装边界来看，该构件整体为竖直柱状结构，最大径向尺寸为螺旋弹簧的外圈直径，安装时需预留足够的伸缩行程空间，保障减震器压缩到极限位置时弹簧不会出现刚性触底，拉伸到极限位置时不会出现阻尼芯轴脱开；上下安装端的连接孔位同轴度公差控制在合理区间，可避免安装后出现偏磨导致的油封漏油、弹簧偏载等问题；构件外部无突出的尖锐结构，可避免车辆行驶过程中卷起的碎石击打造成部件损伤，同时预留了防尘罩的安装位，可阻挡泥沙、灰尘进入阻尼芯轴的运动副，延长构件的整体使用寿命。
