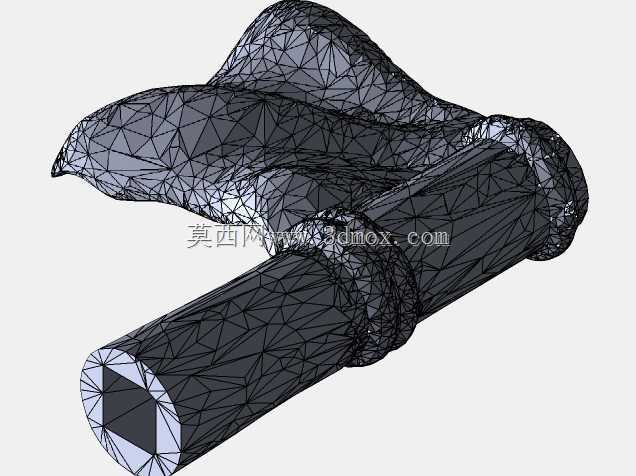

带异形翼面的方轴连接传动构件

该传动构件主要应用于中小功率流体输送、小型风力驱动以及专用搅拌设备的动力传递场景，在低转速、中等扭矩的工况下可实现动力的稳定传输与流体的高效扰动，适配小型水处理曝气装置、家用风力辅助发电单元、实验室小型搅拌设备等对安装空间有严格限制的场合。构件主体采用空心圆柱轴身设计，轴端设置方形内孔作为动力输入接口，方孔结构可在传递扭矩时避免轴与连接件之间出现打滑空转，相比平键连接能承受更大的瞬时冲击载荷，同时空心结构在保证轴身抗弯抗扭强度的前提下大幅降低了构件整体自重，减少了动力输入端的无效负载损耗。轴身外侧设置的异形翼面采用流线型曲面设计，曲面弧度经过流体力学仿真优化，当构件随轴转动时，翼面可对周边流体形成连续的导向推送，减少流体在翼面边缘的紊流分离，降低转动过程中的流体阻力，提升能量转换效率。翼面与轴身采用一体化过渡连接结构，衔接处做了大圆角平滑处理，避免应力集中导致的翼面根部断裂问题，可适应长期连续转动的疲劳载荷工况。安装时该构件可直接通过方孔套入配套的方形动力输出轴，轴向通过轴端卡簧或者顶丝完成限位固定，无需额外加工键槽等复杂配合结构，安装拆卸流程简便，轴身外径与翼面最大回转半径形成的安装边界可适配内径略大于翼面回转直径的筒状腔体，无需额外调整腔体内部结构即可完成装配，适配性较强。设计过程中优先考虑了构件的工况适配性，针对不同应用场景可调整翼面的曲面弧度与轴身长度，在流体扰动场景下可增大翼面的迎流面积提升推送效率，在风力驱动场景下可优化翼面的翼型升阻比提升风能捕获能力，整体结构兼顾了传动可靠性与功能实用性。
