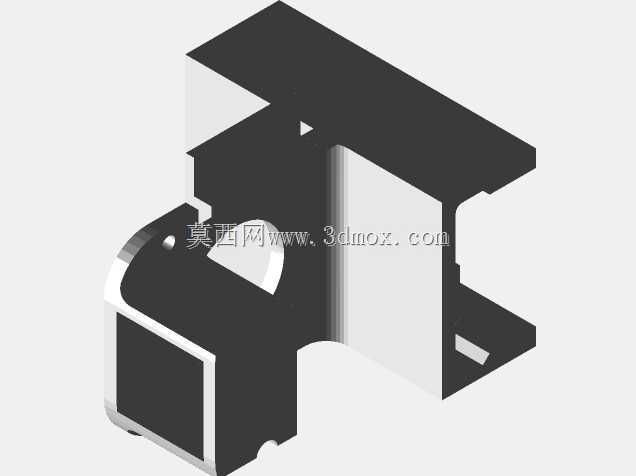

3D打印机Y轴铝制导向连接构件

　　该构件为桌面级FDM 3D打印机Y轴运动系统的配套导向连接部件，核心作用是衔接Y轴运动滑台与线性导向轴，承担运动过程中的载荷传递与运动轨迹约束功能，在实际打印作业中，Y轴负责承载热床完成前后方向的往复进给，该构件直接决定Y轴运动的直线度与重复定位精度，是影响打印件层纹一致性、尺寸公差稳定性的关键结构件之一。从实际应用场景来看，这类铝制导向连接件多用于采用光轴导轨的入门级与中端桌面3D打印机，相比塑料材质的同功能构件，铝合金材质的刚性更好，长期往复运动下的形变量更小，不会因为持续受力出现蠕变问题，能够有效降低长期使用后Y轴运动卡顿、偏移的故障概率。在结构设计层面，该构件采用一体化铣削成型思路，主体设置有与导向光轴配合的半圆弧抱紧面，安装时通过配套的压块与锁紧螺钉完成光轴的抱紧固定，抱紧面的粗糙度控制在Ra1.6以内，保证与光轴表面的贴合度，避免锁紧后出现应力集中导致的光轴局部变形；构件上部设置有与运动滑台连接的平面安装基准面，基准面上预留两个定位销孔与三个螺纹安装孔，安装时先通过定位销完成与滑台的位置对齐，再通过螺钉完成锁紧固定，能够保证构件安装后的位置度公差控制在0.02mm以内，避免安装偏差导致的运动卡滞。

　　构件侧面设置有与同步带连接的卡槽结构，卡槽的宽度与常用的GT2同步带宽度匹配，卡槽内预留同步带压片的安装位，安装时同步带穿入卡槽后通过压片锁紧，保证同步带的拉力能够均匀传递到构件上，带动滑台完成往复运动，不会出现同步带打滑、偏移的问题。从安装边界尺寸来看，该构件的整体宽度适配2020铝型材框架的安装间距，导向轴配合孔的直径适配常用的8mm直径线性光轴，安装后构件底部与热床安装板的预留间隙为5mm，不会在运动过程中与框架上的其他走线、限位开关结构产生干涉；构件的边角位置全部做了C1倒角处理，既能够去除铣削加工产生的毛刺，也能避免安装过程中划伤操作人员的手部或者损坏设备的走线。

　　在实际装配调试过程中，该构件的抱紧结构预留了0.1mm的间隙调整量，锁紧螺钉时可以通过塞尺调整光轴与抱紧面的配合间隙，保证运动时的阻尼均匀，既不会因为间隙过大出现运动晃动，也不会因为间隙过小导致运动阻力过大，引起电机丢步问题。构件的材质选用6061铝合金，表面做硬质阳极氧化处理，表面硬度能够达到HV400以上，长期与光轴往复摩擦的磨损量极小，不需要额外添加润滑脂也能保证顺畅运动，避免润滑脂挥发后在打印仓内附着到打印件表面影响打印质量。在功能特性上，该构件的一体化结构减少了装配环节的零件数量，相比传统的多片拼接式导向座，减少了装配累积误差，安装调试的难度更低，普通用户按照装配说明即可完成安装，不需要额外的工装辅助定位；构件的重量控制在15g以内，能够降低Y轴运动的整体负载，减少电机的输出扭矩需求，提升高速运动时的响应速度，在打印速度达到120mm/s时也不会出现明显的振动，有效降低高速打印时的共振纹问题。

　　从结构可靠性角度来看，该构件的受力部位做了加厚处理，同步带卡槽位置的壁厚达到3mm，长期承受同步带拉力不会出现断裂变形，光轴抱紧位置的壁厚达到4mm，锁紧螺钉的作用力不会导致构件出现开裂问题，正常使用场景下的使用寿命能够达到10000工作小时以上，完全覆盖桌面级3D打印机的全生命周期使用需求。在实际维修替换场景中，该构件可以直接替换同规格机型上损坏的塑料导向座，不需要对原有设备的其他结构做修改，安装孔位完全匹配，替换后能够明显提升Y轴的运动稳定性，解决原有塑料件磨损后出现的层纹偏移、尺寸不准等问题，是3D打印机维修升级、DIY改装过程中常用的替换结构件。
