参数化透镜过滤器升压环适配结构

这款升压环适配器主要应用于光学摄影及工业视觉检测场景中，是连接不同规格透镜过滤器与镜头的核心转接部件，能够解决过滤器与镜头接口尺寸不匹配的安装痛点，在风光摄影、微距拍摄、工业镜头滤光组件装配等场景中广泛使用，可在不更换原有镜头或过滤器的前提下，实现不同口径配件的兼容适配，降低配件采购成本，提升整套光学组件的适配灵活性。

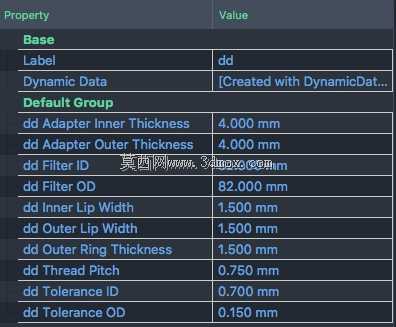

产品核心功能是实现不同内径、外径规格的透镜过滤器与镜头之间的升压转接，区别于常规降压环的尺寸递减适配逻辑，这款升压环需要同时兼顾内侧小口径接口与外侧大口径过滤器的同轴度、连接密封性以及光学通路无遮挡要求。设计上采用全参数化建模逻辑，核心可调整参数为过滤器内径、过滤器外径直径，使用者可根据实际适配的镜头口径、过滤器规格直接修改对应参数，即可快速生成适配不同尺寸组合的升压环模型，无需重新从零绘制结构，大幅提升定制化适配的设计效率。

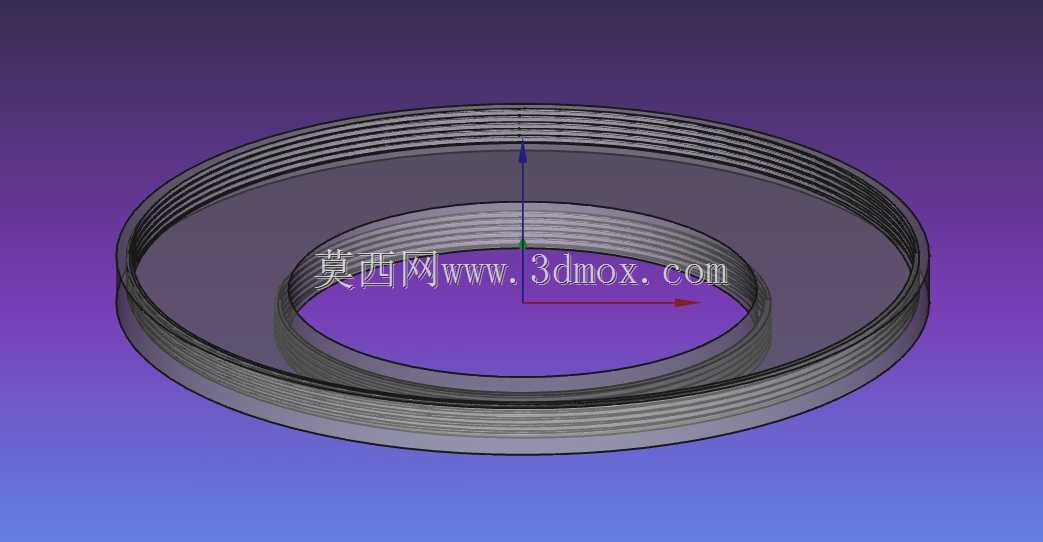

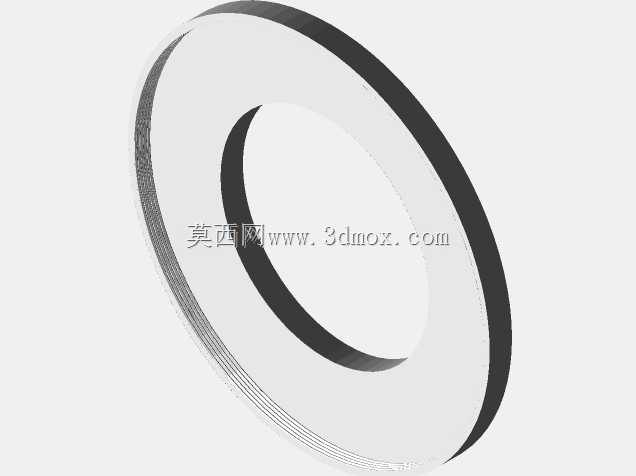

结构设计上，环体采用同轴双层阶梯式环形结构，内侧环壁设置标准连接螺纹，用于与镜头前端接口旋合固定，外侧环壁对应设置匹配过滤器规格的连接螺纹，用于旋接固定对应口径的透镜过滤器，环体整体厚度经过优化，在保证结构强度、螺纹啮合长度足够的前提下，尽可能压缩轴向安装尺寸，避免转接后出现镜头广角端暗角问题。安装边界方面，环体的径向尺寸完全由适配的接口规格决定，轴向尺寸根据螺纹规格保持统一的最小安全值，安装时仅需与对应接口同轴旋合即可，无需额外辅助固定件，拆卸便捷，可反复拆装使用。环体端面做了平整度处理，保证与镜头、过滤器的端面贴合紧密，避免光线从接缝处进入产生眩光，同时边缘做了倒角处理，避免安装时刮伤镜头或过滤器的镀膜表面。

设计过程中重点考量了螺纹参数的通用性，适配常规光学配件的标准螺纹规格，参数化驱动的逻辑也保证了修改尺寸后螺纹能够自动重新计算生成，无需手动调整牙型、螺距等细节参数，仅需输入目标内径、外径数值即可完成模型更新，适合小批量定制化的光学配件加工场景使用。
