参数化镜头滤镜螺纹降压适配环

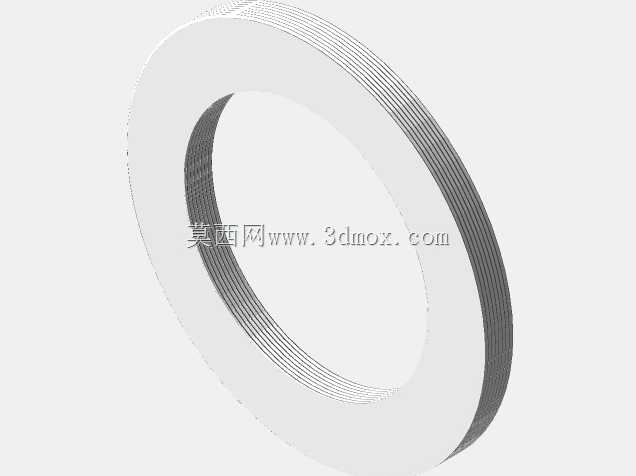

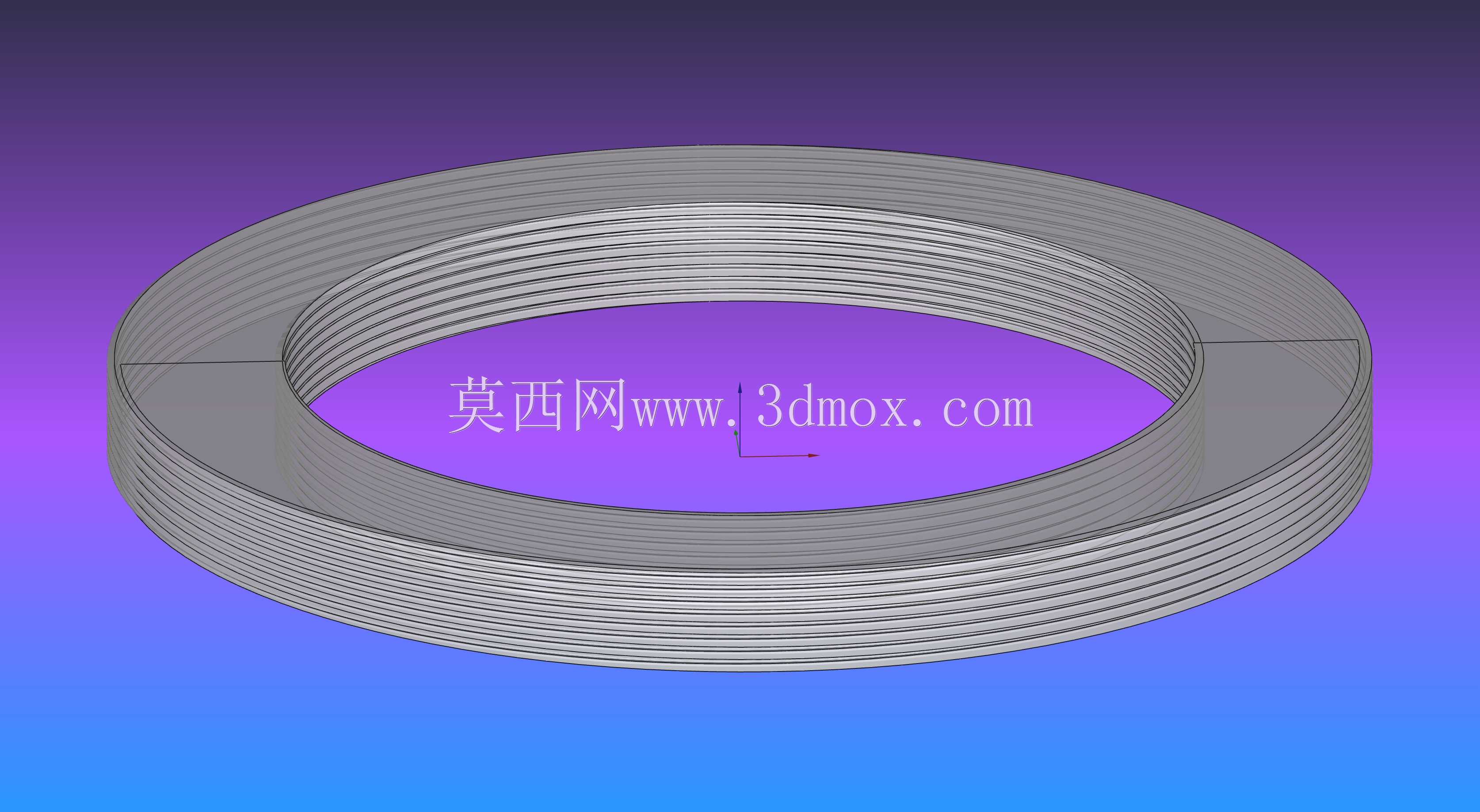

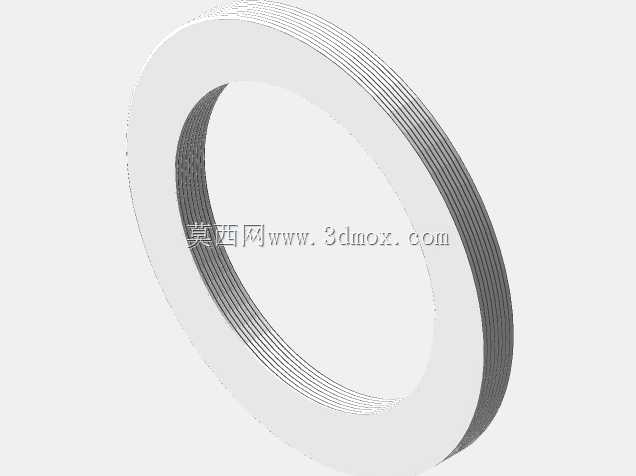

　　在摄影器材改装、光学配件适配的实际作业场景中，不同口径镜头与滤镜的匹配问题一直是户外拍摄、微距创作、工业视觉检测场景里的常见痛点，不少大口径镜头无法直接安装小口径的特殊效果滤镜、减光镜或者偏振镜，直接购置对应口径的全套滤镜会大幅提升配件成本，而普通的固定口径转接环往往存在螺纹公差不匹配、压合不到位导致的滤镜松动、光轴偏移问题，甚至会在镜头变焦或者对焦过程中出现卡滞、蹭到前组镜片的情况。这款参数化的适配环结构，核心是通过可调整的参数逻辑，解决不同口径镜头与滤镜之间的转接适配需求，同时兼顾3D打印制作的工艺可行性，不需要依赖传统机加工的复杂工序，普通桌面级FDM3D打印机就可以完成制作。从结构设计逻辑来看，整个环体采用同轴环形结构，

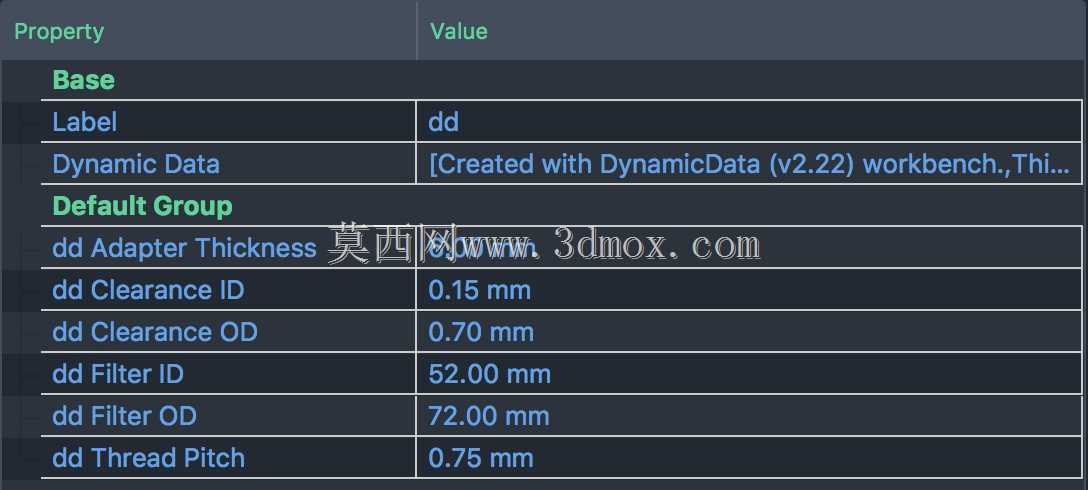

　　两端分别设置对应镜头端和滤镜端的标准螺纹，区别于市面上固定规格的转接环，这款结构在建模阶段就预留了参数调整入口，设计人员可以根据实际手头的镜头前端外螺纹尺寸、滤镜内螺纹尺寸，直接调整环体的内径、外径、轴向高度参数，不需要重新从零绘制螺纹轮廓，大幅缩短定制适配环的建模周期。考虑到3D打印过程中材料收缩、层纹带来的尺寸偏差，设计时特意在螺纹配合位置预留了可调整的间隙量，尤其是外螺纹与镜头前端内螺纹的配合段，预留的间隙比常规螺纹配合稍大，避免打印后螺纹拧不动的问题，同时内螺纹段与滤镜外螺纹的配合间隙控制在合理范围，既保证安装顺滑，又不会出现旷量导致的滤镜歪斜。环体的轴向高度设计也做了优化，在保证螺纹啮合长度足够、连接强度达标的前提下，

　　尽可能压缩环体的整体厚度，避免转接后出现暗角，尤其是在广角镜头上使用时，过高的转接环会遮挡画面边缘的进光，导致画面四周出现黑边，这款结构的高度参数可以根据镜头的前组突出量灵活调整，当镜头前组镜片在对焦时会向前伸出的情况下，可以适当增加环体高度，避免镜片直接顶到滤镜玻璃，对于前组不移动的定焦镜头，则可以把高度调到最低，尽可能减少转接带来的光路长度变化。从安装边界来看，适配环的安装不需要额外的工具，直接通过螺纹旋合即可完成装配，镜头端的螺纹旋合到位后，端面与镜头前端面贴合，保证连接的同轴度，滤镜端的螺纹长度满足常规滤镜的啮合深度要求，安装后滤镜与环体之间不会出现晃动。在实际使用场景中，除了常规的摄影镜头滤镜转接，

　　这款适配环也可以用于工业视觉相机的镜头与滤光片的适配，在机器视觉检测工位上，不同焦距的工业镜头往往需要搭配特定波段的滤光片，很多工业镜头的前端螺纹口径与市售滤光片不匹配，通过调整这款参数化模型的对应尺寸，就可以快速制作出适配的转接环，不需要等待机加工件的交付周期，快速完成视觉工位的调试。设计过程中还考虑了打印的支撑问题，整个环体的所有结构都采用自支撑角度设计，打印时不需要添加额外的支撑结构，既减少了打印后处理的工作量，也避免了支撑拆除后在螺纹表面留下的凸起影响配合精度，层厚设置建议采用较薄的层厚来保证螺纹的表面精度，喷嘴选择常规0.4mm规格即可，不需要特殊的小喷嘴，降低了制作的门槛。螺纹的轮廓采用标准的摄影器材螺纹牙型，和市售正规滤镜、镜头的螺纹牙型匹配，不会出现牙型不对导致的螺纹错扣、滑牙问题，在调整参数的时候，只需要输入对应的公称直径和螺距，就可以自动生成对应的螺纹段，不需要手动绘制螺旋线和扫描切除，对于没有复杂建模经验的摄影爱好者或者设备调试人员来说，只需要掌握基础的参数修改方法，就可以定制出自己需要的适配环。环体的外壁做了细微的防滑纹理处理，方便安装的时候手指拧动发力，不需要借助滤镜扳手就可以拧紧，同时外壁的直径不会超出对应滤镜的外径，避免安装镜头盖的时候出现干涉。
