39mm方形法兰Nema17步进电机结构设计

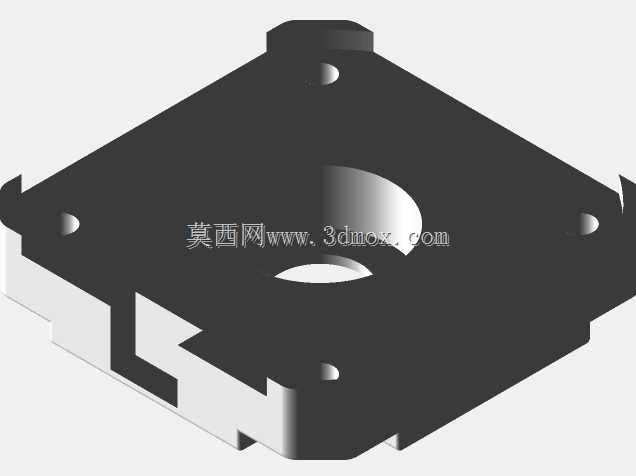

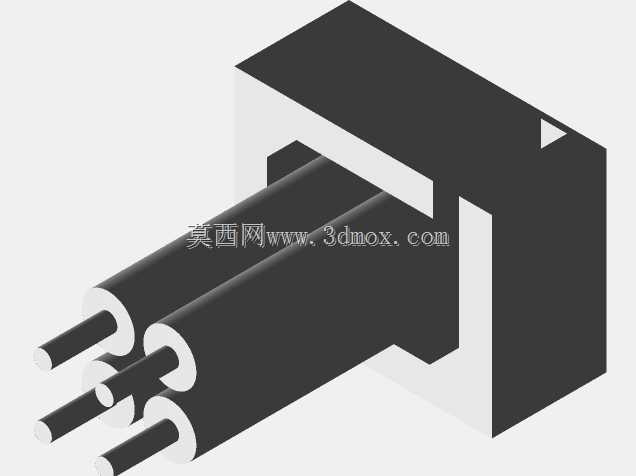

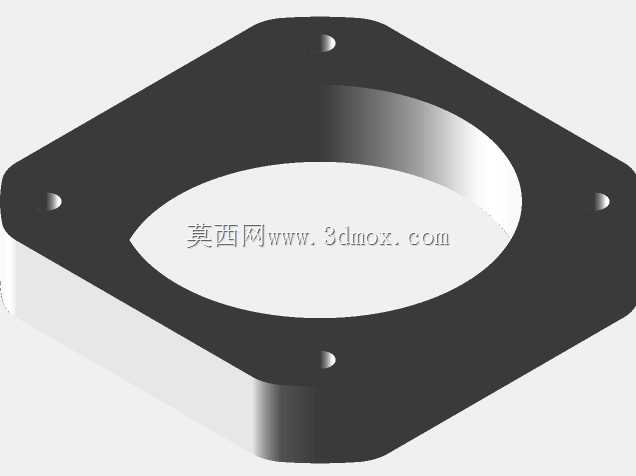

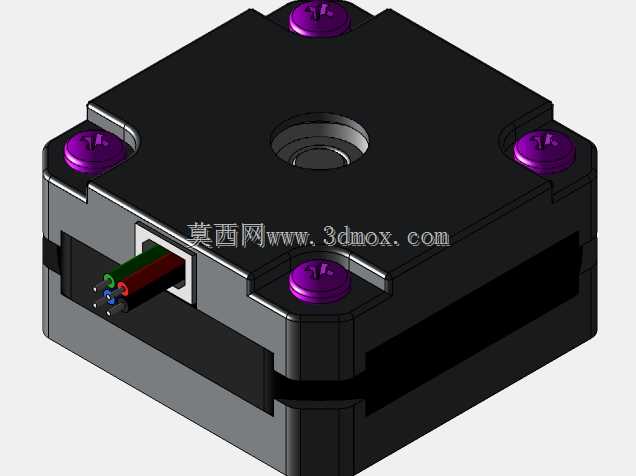

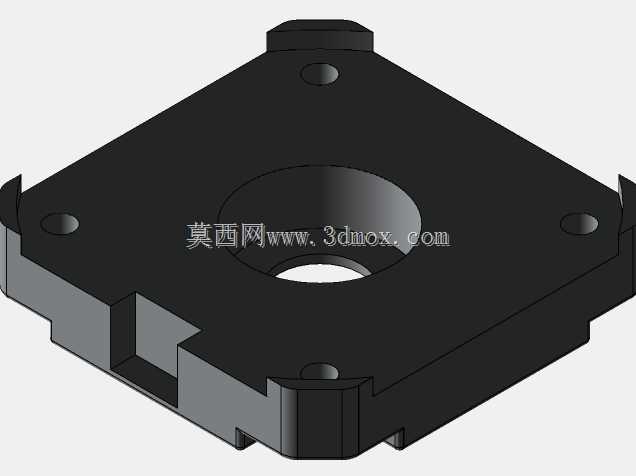

这款Nema17规格的步进电机，是工业自动化、小型数控设备领域应用极为广泛的动力执行元件，常见于桌面级3D打印机的XYZ轴进给驱动、小型雕刻机的走刀机构、桌面机械臂的关节动力输出、智能物流分拣线的小型传送带驱动，以及各类自动化检测设备的工位位移调节场景，能够在开环控制场景下实现精准的角位移与线位移转换，无需额外加装位置反馈装置即可满足多数中低精度的运动控制需求。从功能特性来看，该款步进电机采用两相混合式结构设计，运行时步距角精度稳定，低速运行状态下扭矩输出平稳，不易出现低频共振问题，自带的四根出线对应两相绕组的接线端，可直接适配市面上主流的步进驱动器，接线逻辑清晰，现场调试难度低，方形的机身外壳采用金属材质一体成型，既能够为内部定子、转子结构提供可靠的防护，也可通过外壳表面将运行产生的热量快速散出，保障长时间连续运行的稳定性。在设计思路上，这款电机严格遵循Nema17的安装规范，将法兰安装孔位、输出轴直径、轴伸长度都控制在标准尺寸范围内，能够直接替换同规格的其他品牌步进电机，无需对安装基座进行二次修改，机身厚度控制在20mm，属于薄型化的设计方案，能够适配安装空间较为紧凑的设备场景，不会占用过多的设备内部布局空间。从安装边界来看，该电机整体外形尺寸为39mm×39mm×20mm，法兰端的四个安装孔呈对称分布，孔位间距符合行业通用标准，输出轴为单轴伸结构，轴端可直接配套同步轮、联轴器、齿轮等传动连接件，出线端位于机身尾部的侧面，不会与法兰安装面产生干涉，安装时只需将法兰贴合设备安装基座，拧入对应规格的固定螺丝即可完成装配，日常维护时也可快速拆卸更换，能够大幅降低设备的组装与运维成本。
