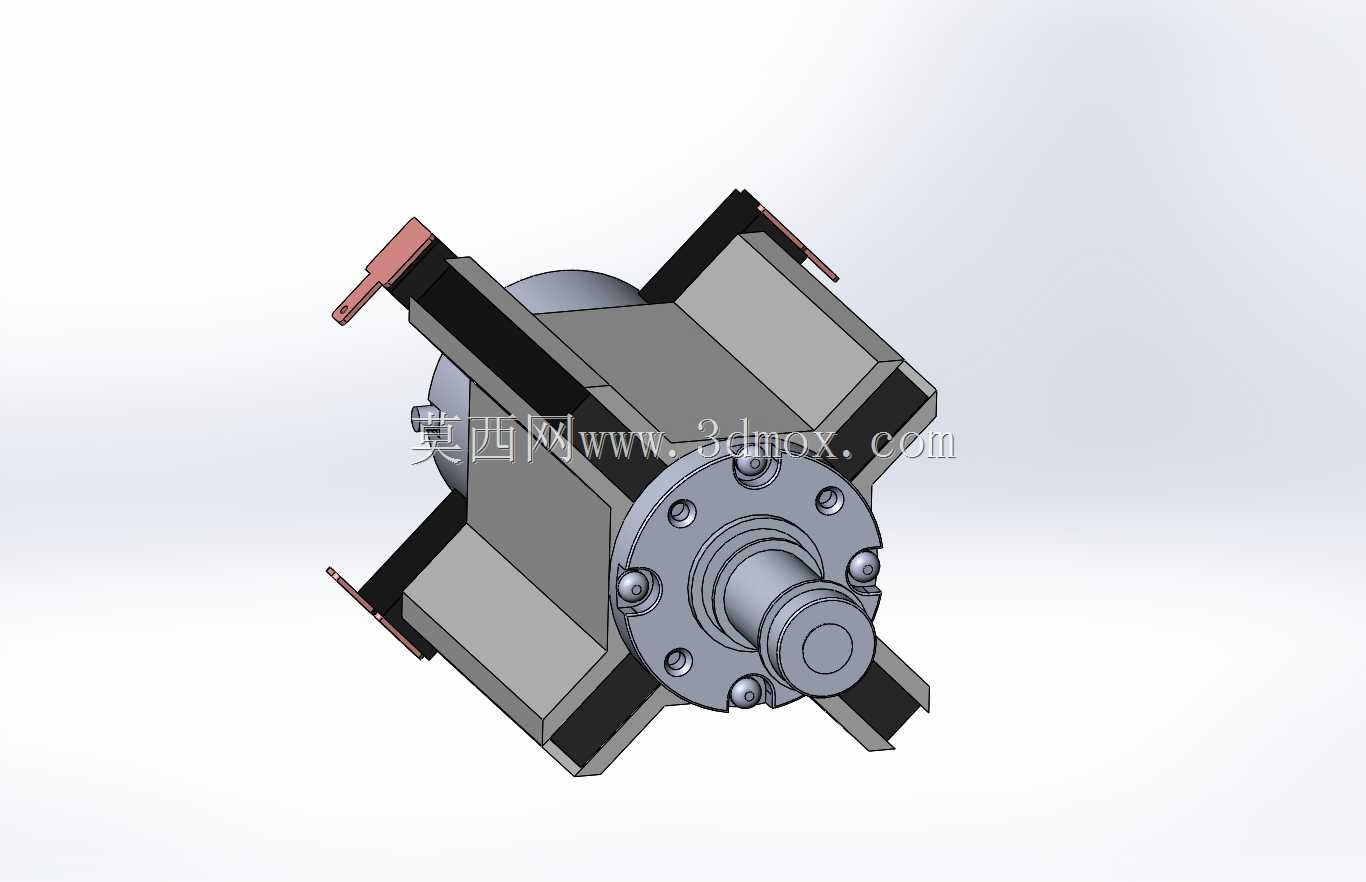

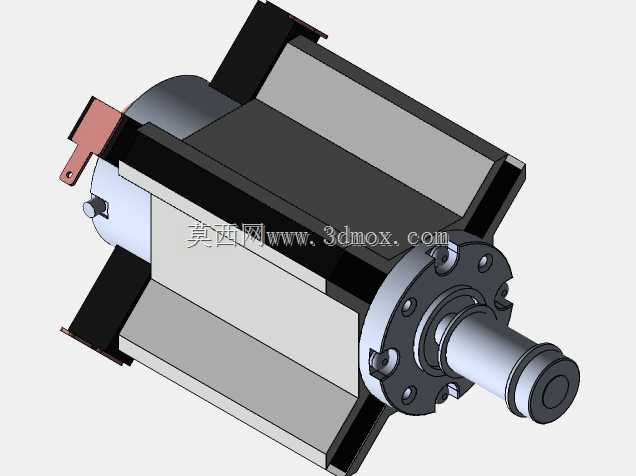

带安装支架有刷直流电机结构设计

该有刷直流电机的三维结构设计，主要面向小型自动化设备、民用电动器具、小型传动装置等对动力输出有稳定需求的应用场景，可作为小型输送机构、桌面级电动工装、家用小型电动设备的核心动力源，适配需要恒定转速输出、低速大扭矩启动的工况场景，能够在常规室内温湿度环境下长期稳定运行，适配低压直流供电的各类便携或固定式小型设备。从实际用途来看，该电机通过输出轴的旋转运动向外传递扭矩，配套的安装支架可直接与设备机架进行锁附固定，无需额外设计转接安装结构，能够有效降低设备整体的结构设计复杂度，缩短产品开发周期。产品功能特性层面，该有刷直流电机采用成熟的碳刷换向结构，启动扭矩充足，控制逻辑简单，无需复杂的驱动电路即可实现调速与正反转控制，运行过程中噪音控制表现优异，适配对运行噪音有要求的民用及办公类设备场景；电机本体采用封闭式外壳结构，能够阻挡日常使用过程中的粉尘、碎屑进入电机内部，延长碳刷与内部绕组的使用寿命，输出端采用标准轴径设计，可直接配套联轴器、同步轮、齿轮等常规传动零件，通用性较强。设计思路上，该结构优先考虑安装便捷性与运行可靠性，将安装支架与电机本体进行一体化结构适配，四个安装支脚分布在电机外壳四周，受力均匀，能够抵消电机运行过程中产生的径向振动，避免长期运行后出现安装松动的问题；输出端的端盖采用多螺栓紧固结构，密封性能优异，同时方便后期拆解维护更换碳刷，无需破坏电机整体结构即可完成常规保养操作。外形尺寸与安装边界方面，该电机整体结构紧凑，主体外壳为近似方形结构，配套的安装支脚向外延伸后形成的安装孔位间距统一，输出轴伸出端长度经过优化，既能够保证与传动零件的配合长度，又不会占用过多的设备内部空间，整体径向尺寸控制合理，能够适配内部安装空间局促的小型设备设计需求，安装时仅需在对应机架位置预留匹配的安装孔位，即可完成快速装配，无需额外预留过多的操作空间。
