摆动式圆盘传动机构结构设计

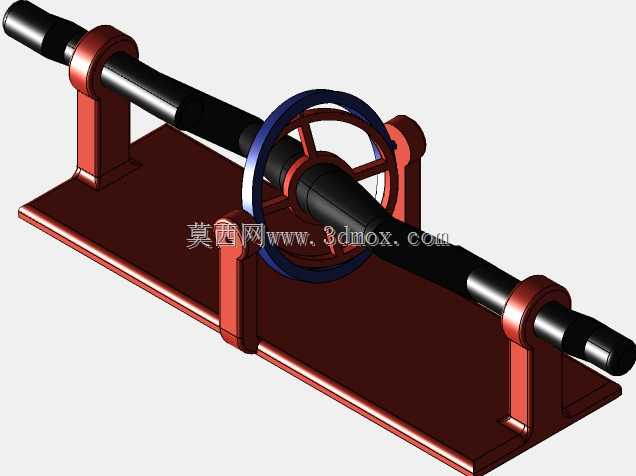

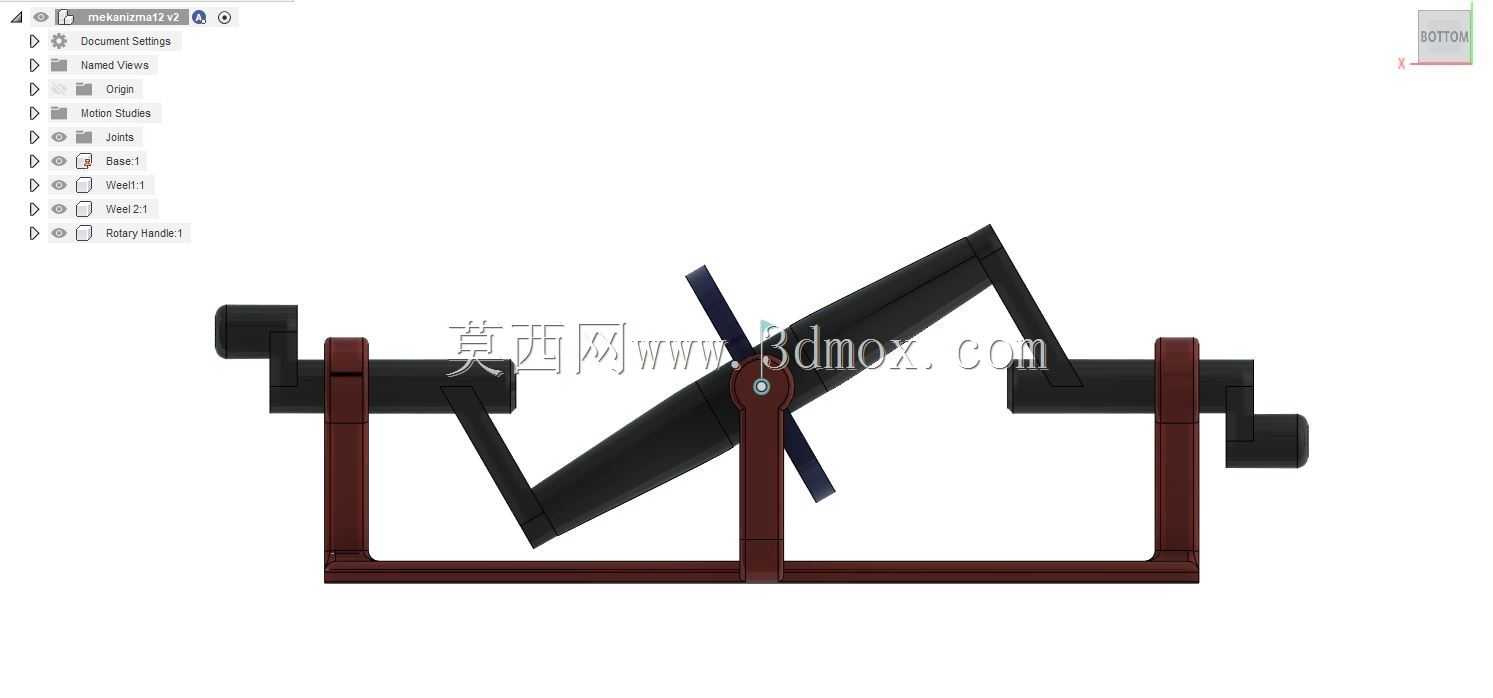

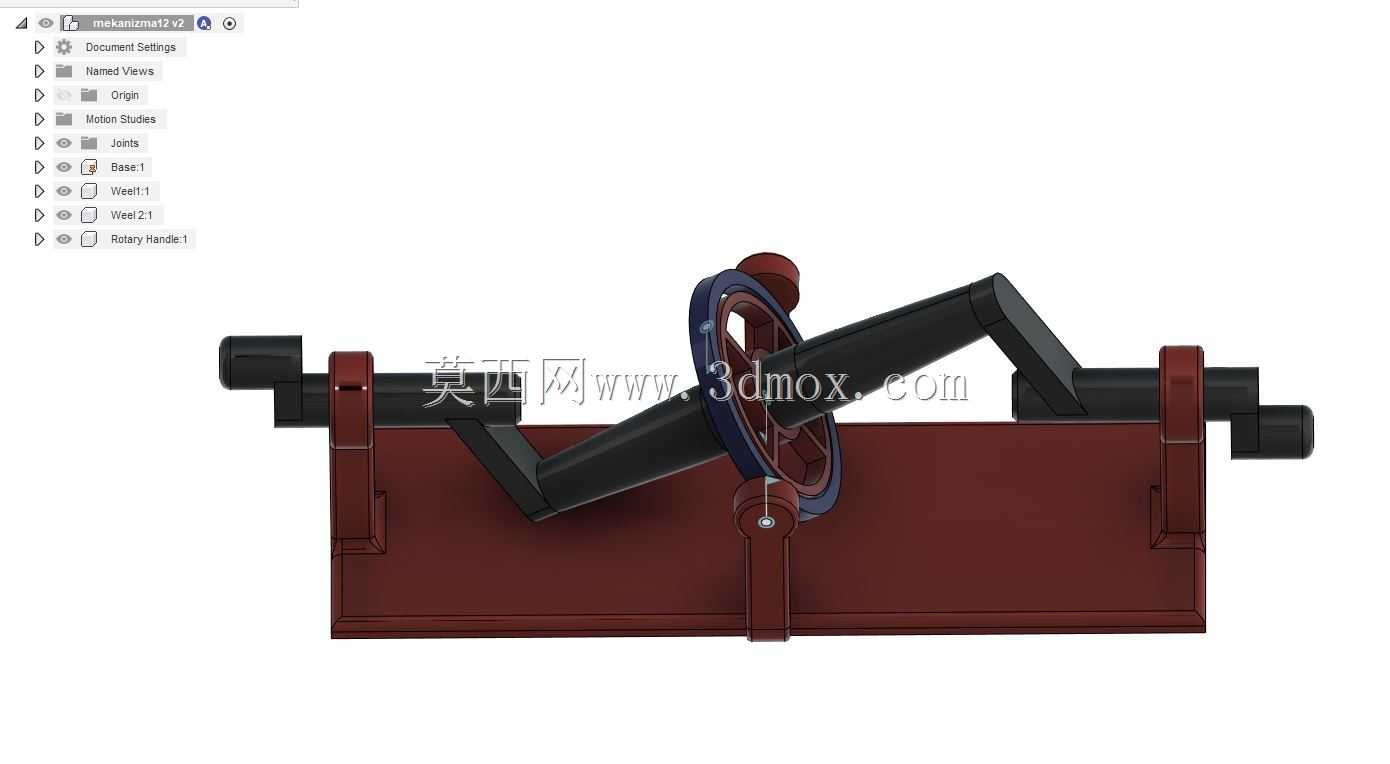

该摆动式圆盘传动机构是典型的平面连杆与凸轮组合传动结构，主要应用于轻工自动化生产线的间歇送料、小型工装的工位切换以及教学实验台的运动演示场景，可将旋转轴的连续回转运动转化为摆臂的定角度往复摆动，实现预设轨迹的周期动作输出。从实际用途来看，这类机构常被集成在小型包装设备的物料推送单元、电子元器件组装的工位转序模块中，依靠稳定的周期摆动完成工件的精准移位，也可作为机械原理教学的具象演示载体，直观展示连杆传动与凸轮约束的复合运动逻辑。在功能特性上，该机构通过底部安装基座固定整体结构，两侧的轴承支撑座为贯穿的转轴提供回转支撑，转轴中段的弯折连杆与圆盘构件形成运动约束，圆盘通过销轴与下方的固定支座铰接，当转轴连续转动时，弯折段会带动圆盘绕铰接点做定角度往复摆动，同时摆臂末端可外接执行件完成对应动作，整体运动过程无卡顿，传动间隙小，可在中低速工况下长期稳定运行。设计思路上，工程师优先简化了传动链路，将原本需要多组齿轮配合的摆动输出结构整合为单转轴加单圆盘的组合形式，减少了传动环节的累积误差，同时所有支撑位置均采用标准轴承座适配，降低了后期维护的配件替换难度，基座采用平板式安装结构，可直接通过螺栓固定在设备台面或型材框架上，无需额外定制安装转接件。外形尺寸与安装边界方面，整体机构呈长条形卧式布局，横向安装跨度适配多数小型设备的台面预留空间，纵向高度控制在较低范围，不会对设备上部的其他操作单元造成空间干涉，转轴两端的伸出段可直接连接驱动电机或手轮，圆盘摆动的最大摆角可通过调整连杆弯折段的长度进行适配，安装时仅需保证基座平面的水平度即可满足运动精度要求，无需复杂的同轴度调试，整体结构紧凑，空间利用率高，适配各类紧凑型自动化设备的内部安装空间。
