径向连接式弹簧管气压检测表结构设计

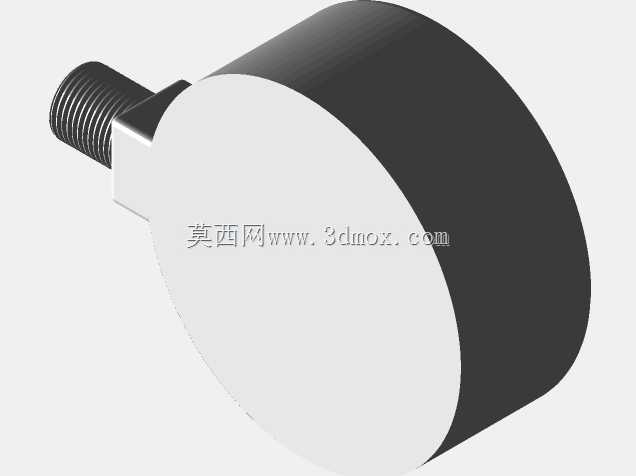

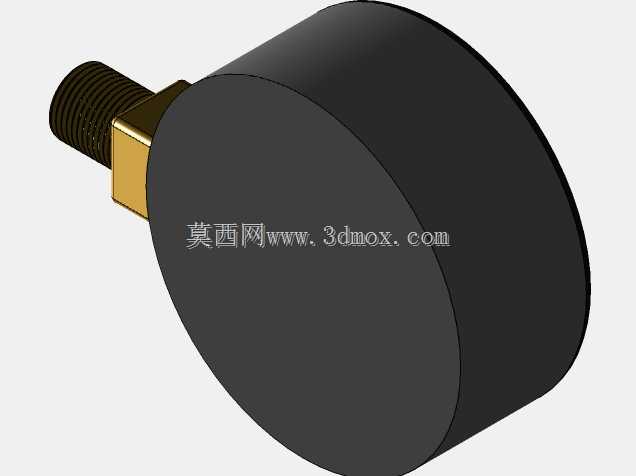

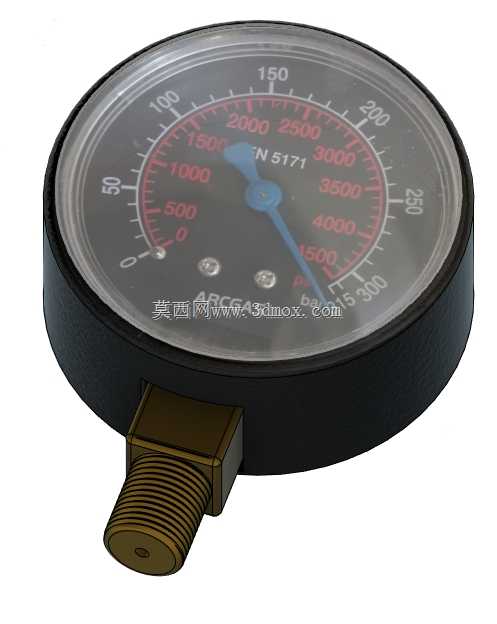

这款径向安装的弹簧管气压表，是工业现场压力参数采集的核心检测元件，广泛应用在气动控制回路、压缩空气管网、小型空压设备、低压流体输送管路的压力实时监测场景中，能直观反馈管路内部的气压数值，帮助运维人员快速判断系统压力是否处于正常工作区间，避免超压引发的管路泄漏、密封件损坏、气动执行元件出力不足等常见故障。从结构设计逻辑来看，这款气压表采用经典的C型弹簧管作为压力敏感元件，当被测介质从底部的外螺纹接头进入表壳内部后，弹簧管会在介质压力作用下产生弹性形变，形变位移通过连杆机构传递给中心齿轮轴，最终带动表盘上的指针转动，配合表盘上印刷的双刻度线，可同时读取公制bar与英制psi两种压力单位的数值，适配不同标准体系下的设备读数需求。在安装边界设计上，底部的外螺纹接头采用通用管螺纹规格，可直接拧入预设在管路或设备面板上的内螺纹安装孔，不需要额外定制转接接头，表壳采用圆形包边结构，透明表蒙与表壳采用压合密封，可阻挡现场的粉尘、少量飞溅液体侵入表内，保护内部传动机构不被异物卡滞。表盘刻度覆盖0到250psi、0到16bar的常用低压测量区间，刻度线采用红黑双色印刷，常用工作区间与超压警示区间区分清晰，运维人员在距离表盘1米左右的位置就能快速识别压力数值，不需要近距离凑近读数，适配车间内设备密集、巡检路线长的现场使用场景。设计过程中重点控制了指针转轴的同轴度公差，避免齿轮传动间隙带来的读数回差，表壳底部的接头与表壳本体采用铆接固定，可承受常规安装时的拧紧力矩，不会出现接头松动导致的介质泄漏问题，整体结构紧凑，不需要额外的安装支架，直接通过底部螺纹即可完成固定，适合在空间局促的设备面板、气动阀岛附近安装使用。
