带V型槽的定轴式导向滑轮结构设计

这款滑轮是机械传动与导向系统中应用极为广泛的基础零部件，在起重吊装、线缆牵引、自动化输送、门窗传动、健身器材、纺织机械等诸多场景中都承担着核心功能。它的核心作用是通过自身的定轴转动，改变柔性牵引件的受力方向，或是为绳索、钢丝、同步带等提供滑动支撑，大幅降低牵引过程中的摩擦阻力，同时避免柔性件在运动过程中出现跑偏、脱轨、过度磨损等问题。

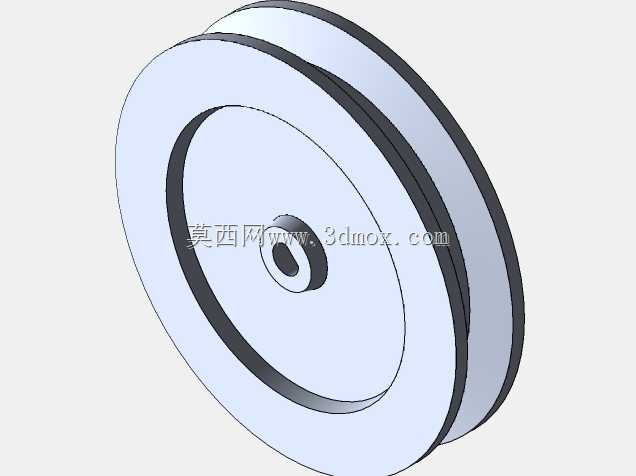

从功能特性来看，这款滑轮采用了双轮缘加内嵌凹槽的结构设计，轮缘的高度经过精准计算，能够完全包裹住牵引件的两侧，即使在牵引件存在小幅摆动、设备运行存在振动的工况下，也能有效防止绳索从轮体上滑脱。中间的凹槽截面经过优化，适配常规圆形截面的钢丝绳、尼龙绳或是同步带的轮廓，能够让牵引件与轮槽的接触面积最大化，均匀分散接触应力，既减少了牵引件的局部磨损，也降低了轮槽自身的压损，有效延长整体部件的使用寿命。中心的安装孔采用了同轴度极高的通孔设计，可适配标准的销轴、轴承或是螺栓安装，安装后轮体转动的径向跳动量极小，能够保证牵引过程的平稳性，避免运行过程中出现卡顿、异响或是牵引件张力波动的问题。

在设计思路上，这款滑轮优先兼顾了承重能力与转动灵活性，轮体的主体厚度、轮缘厚度都经过受力校核，能够满足常规中小载荷的牵引承重需求，不会在长期受力后出现轮缘变形、轮体开裂的问题。整体结构采用对称式设计，加工时仅需通过车削工艺即可完成主体成型，加工难度低，量产一致性好，不需要复杂的二次加工工序，能够有效控制生产制造成本。

从安装边界来看，这款滑轮的轴向尺寸紧凑，径向轮廓规整，安装时仅需要预留出轮体转动的径向间隙，以及牵引件进出轮槽的走线空间即可，不需要额外预留过多的安装余量，能够适配各类紧凑安装空间的设备需求。中心安装孔的尺寸为通用标准规格，可直接与市面上常规的紧固件、轴承配件适配，不需要单独定制配套安装件，替换维护十分便捷。在实际使用中，既可以单轮独立使用作为定滑轮改变牵引方向，也可以多轮组合构成滑轮组实现载荷放大，适配不同的载荷与行程需求。
