双管转管类铸造模具结构三维设计

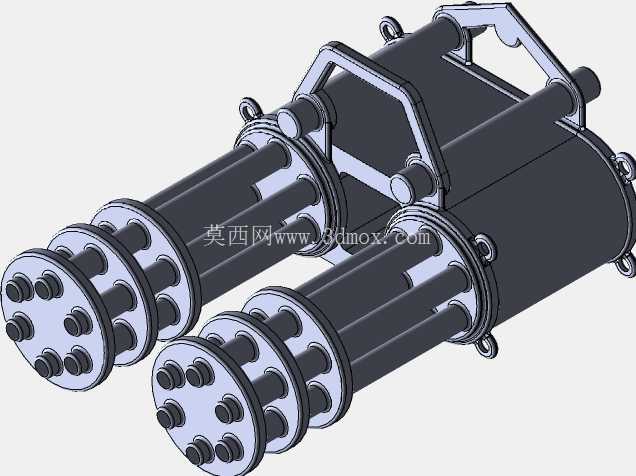

这套双管转管结构的铸造模具，主要面向小型特种装备配套金属零部件的批量铸造生产场景，适配铝合金、锌合金等低熔点有色合金的重力铸造或者低压铸造工艺，在民用休闲装备、影视道具制作、小型游乐设施配件生产领域都有对应的应用空间。从实际生产用途来看，这套模具成型的零件是双组并列的多管回转式结构，零件本身带有一体化的提手安装位、端部法兰连接结构以及周向的固定挂耳，成型后的铸件不需要过多二次加工就可以直接进入后续的表面处理与装配环节，能有效缩短配套零件的生产周期。

从功能特性层面来说，模具的成型腔完全复刻了双管并列的回转结构特征，每一组管体都设计了独立的周向成型镶块，避免整体式型腔加工难度大、脱模阻力大的问题；端部的多孔法兰位置单独设置了成型顶杆，既保证法兰端面的成型精度，也能在开模后平稳顶出铸件，避免薄壁管体位置因为顶出力不均出现变形。模具上的提手成型位采用了侧向抽芯结构，因为提手位置是跨接在两组管体上方的异形框架结构，采用斜导柱驱动的侧抽芯可以在开模过程中自动完成侧向型芯的抽出，不需要额外的人工操作，能有效提升单模生产的节拍效率。周向分布的挂耳成型位则集成在主型腔镶块上，挂耳位置的壁厚与管体主体壁厚保持均匀过渡，避免铸造过程中因为壁厚差过大出现缩孔、冷隔等铸造缺陷。

在设计思路的考量上，这套模具优先平衡了成型精度与加工便利性，所有的型腔镶块都采用了拆分式设计，每一块镶块都可以在普通数控铣床上完成加工，不需要用到多轴联动加工设备，能有效降低模具本身的制造成本。浇注系统的设置选在了两组管体的中间连接位置，采用底注式浇注路径，金属液从模具底部进入型腔后可以顺着管体的轴向缓慢向上填充，避免金属液直接冲刷型腔壁造成冲砂缺陷，同时也能减少浇注过程中的卷气问题，提升铸件内部的致密性。冷却回路的布置沿着管体的轴向平行排布，在法兰厚壁位置单独设置了点冷通道，保证整个型腔各个位置的冷却速度基本一致，减少铸件因为冷却不均产生的变形量，把铸件的尺寸公差控制在铸造工艺允许的范围内。

从外形尺寸与安装边界来看，这套模具的整体外形适配常用的300吨级卧式压铸机或者重力铸造台的安装尺寸，模架的周向设置了标准的压板槽，不需要额外制作过渡连接板就可以直接固定在设备工作台上；模具的开模行程预留了足够的抽芯与取件空间，侧抽芯的滑动行程完全覆盖提手结构的倒扣长度，不会出现开模干涉的问题；顶出板的行程设置匹配铸件的轴向长度，顶出后铸件可以完全脱离型腔，方便操作人员或者机械手取件。模具的合模定位采用了四角导柱导套结构，导套设置了储油槽，长期生产过程中可以保持良好的润滑，减少导柱的磨损，保证合模的重复定位精度，避免长期生产后出现型腔错位导致的铸件尺寸超差问题。在排气设计上，在每一组管体的顶端、法兰的边角位置都设置了深度0.15mm的排气槽，金属液填充过程中型腔内的空气可以顺着排气槽顺利排出，避免铸件出现气孔、浇不足的缺陷。
