汽车白车身钣金结构件精细化设计

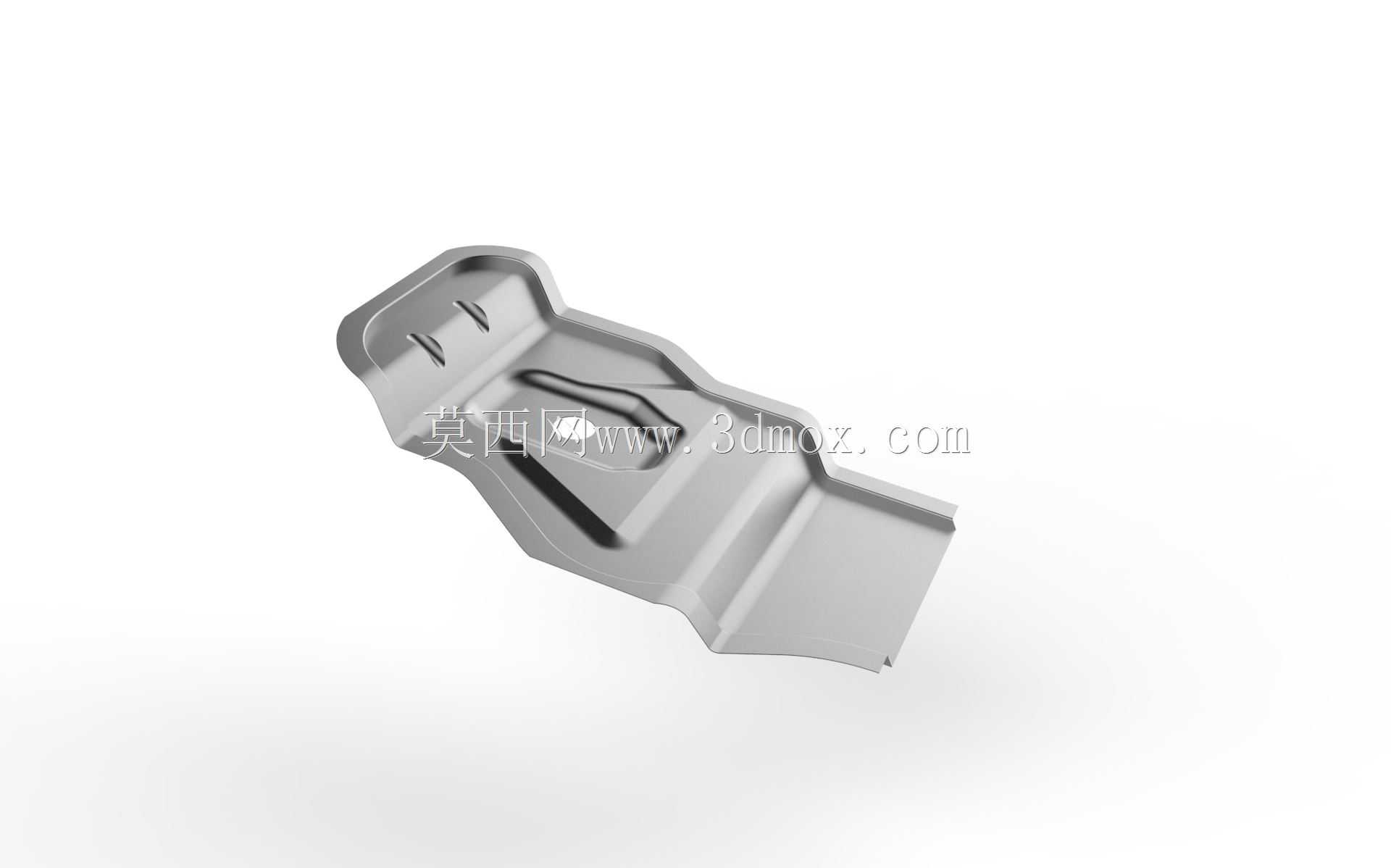

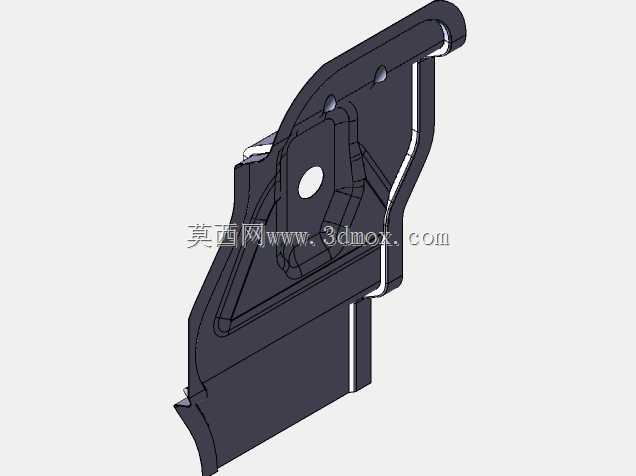

该钣金构件是汽车白车身总成中的核心承载类结构件，主要应用于乘用车车身下部的连接过渡区域，承担着分散路面冲击载荷、连接侧围与底板总成、强化车身局部抗扭刚度的关键作用，在整车被动安全防护体系中，能够在碰撞工况下通过预设的形变溃缩路径吸收冲击能量，降低座舱区域的形变风险，同时为车内线束、内饰安装卡扣提供稳定的固定点位。从实际装车场景来看，该构件需要适配整车焊装线的自动化焊接工位，与周边相邻的钣金构件通过点焊、弧焊工艺完成拼接，其安装边界完全贴合白车身焊装的定位公差要求，无需额外的适配调整即可直接进入总装工序。在功能特性层面，该构件采用变截面的起伏结构设计，在不额外增加板材厚度的前提下，通过局部的加强筋、凹凸台结构大幅提升了构件的抗弯、抗扭性能，既满足了车身轻量化的设计要求，又能保证在整车全生命周期内的结构强度，避免长期行驶过程中出现应力开裂、形变异响等问题。设计过程中充分考虑了冲压成型的工艺可行性，所有弯折圆角、拔模角度都符合冷轧钢板的冲压成型极限，有效规避了冲压过程中出现开裂、起皱、回弹超差等工艺缺陷，同时构件的翻边结构也为后续的电泳防腐处理预留了足够的工艺空间，保证电泳液能够充分覆盖构件所有表面，提升整车的防腐耐久性能。外形尺寸方面，该构件完全匹配对应车型的车身安装空间，整体轮廓贴合周边构件的型面走势，安装孔位的位置度公差控制在±0.2mm以内，能够与相邻构件实现无应力装配，不会出现装配干涉、间隙不均等问题，构件的边缘都做了钝化翻边处理，避免焊装过程中划伤操作工人，同时也能减少装车后尖锐边缘割伤车内线束的风险。
