振动给料器专用电压控制器结构设计

这款电压控制器主要面向振动给料类设备的电控配套场景，在散料输送、自动配料、小型工件排序上料等生产环节中承担核心调压调控作用，能够通过输出电压的线性调整，精准改变振动给料器的振动幅值，进而匹配不同物料的输送速率需求，避免因给料速度过快导致的物料堆积、卡料，或是速度过慢拖慢整体生产节拍的问题。

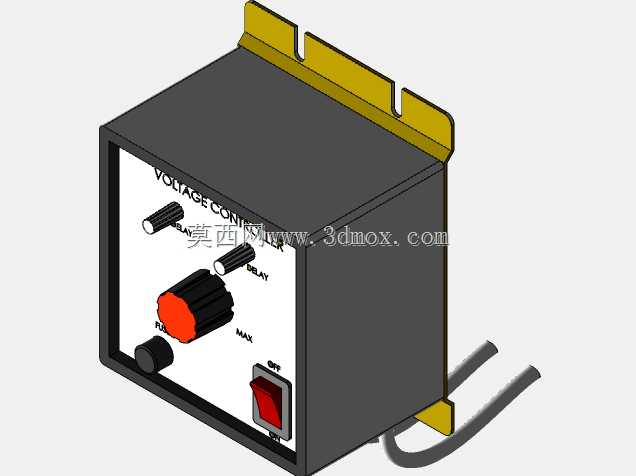

产品整体采用方正的盒式封闭结构设计，外壳选用高强度工程塑料注塑成型，兼顾绝缘防护性能与结构抗冲击能力，顶部与底部延伸出带安装卡槽的固定耳片，可直接卡装在标准电控柜的DIN导轨上，也可通过螺丝穿过耳片开孔完成壁挂式固定，安装边界灵活，适配多数工业现场的电控安装空间。正面布局遵循一线操作的人机交互逻辑，最上方设置两个小型微调旋钮，分别对应输出电压下限与延时启停参数调节，中间大尺寸带红色防滑帽的主调节旋钮负责输出电压的无级调整，旋钮旁标注清晰的MIN到MAX刻度区间，操作人员无需额外培训即可快速上手调整，左下角的黑色按钮为复位按键，右下角的红色翘板开关负责设备总电源通断，所有操作元件均做凸起防误触设计，避免现场磕碰导致的参数误改。设备后侧引出两根电力馈线，可直接对接振动给料器的供电回路，接线方式简单，无需额外配置转接端子。

设计过程中充分考虑工业现场的复杂工况，外壳接缝处做了卡扣密封处理，能够阻挡生产现场的粉尘侵入内部电路，所有调节元件均选用长寿命工业级部件，可承受频繁的参数调整操作，不会因长期使用出现接触不良、调节卡顿的问题。整体外形尺寸紧凑，不会占用过多电控柜内部安装空间，同时预留了足够的散热间隙，保证长时间满负载运行时内部电路的温度处于安全区间，适配连续化生产的长时间工作需求。
