ABB二氧化碳隔离断路器LTA72.5D1三维设计作品

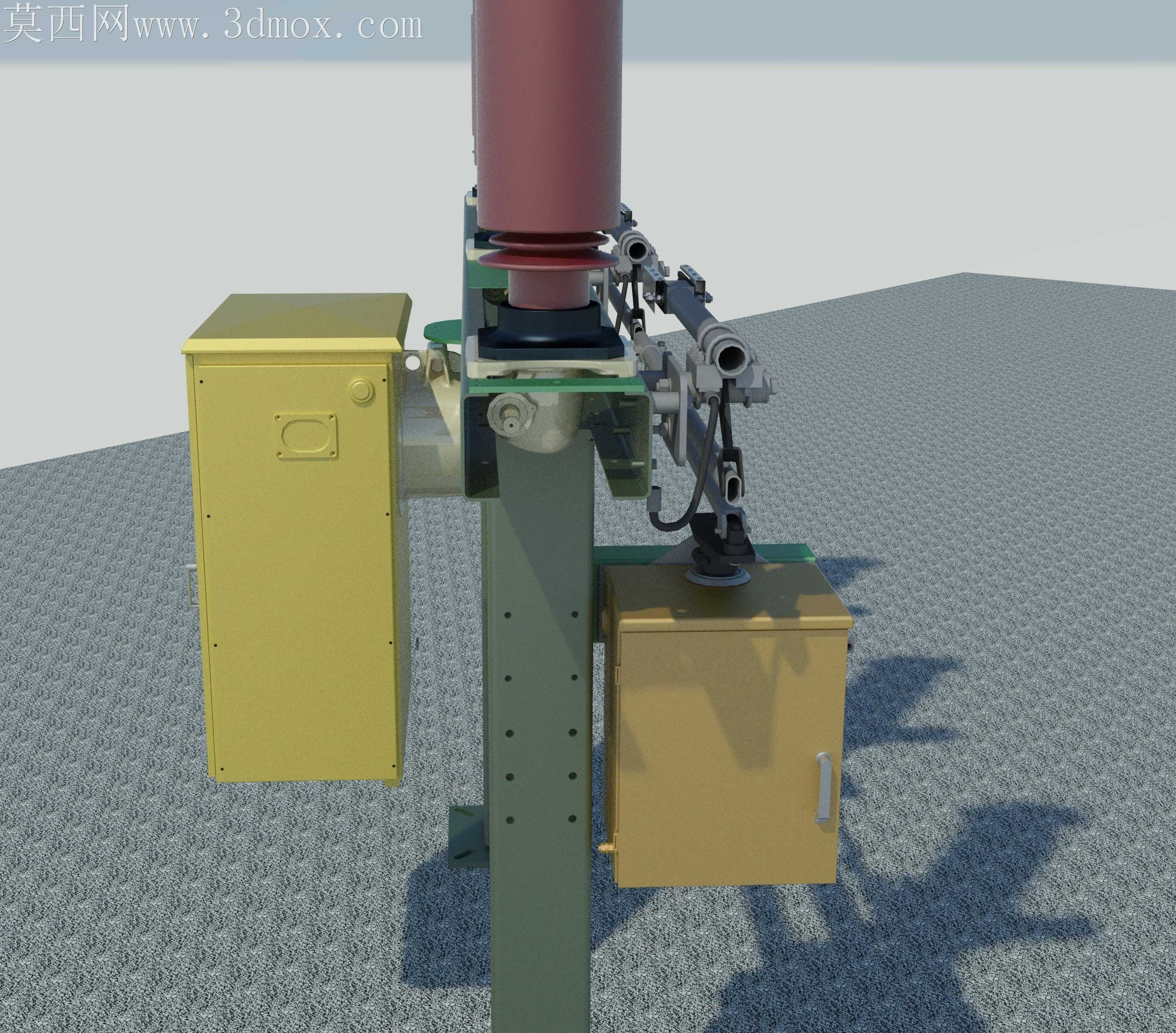

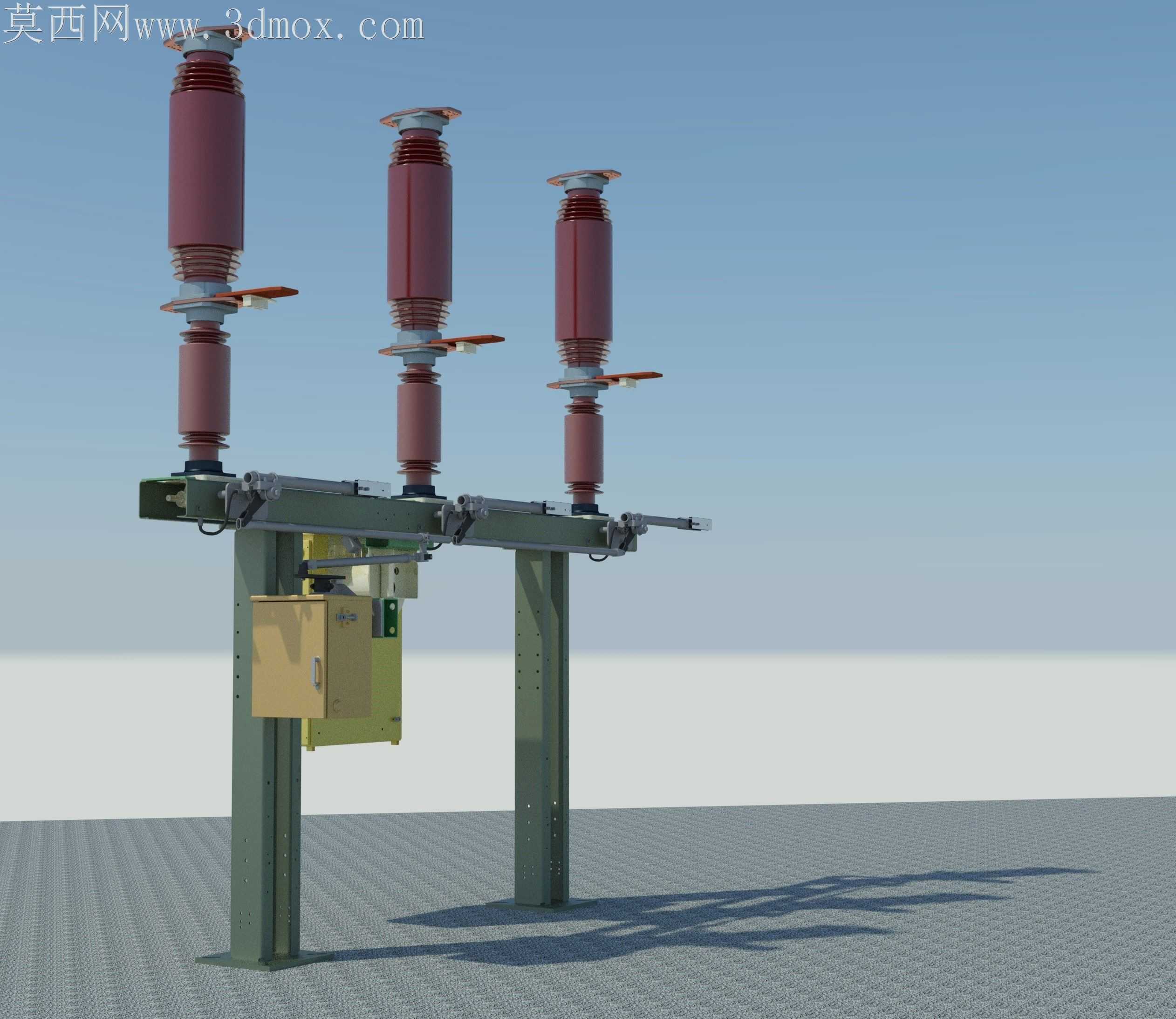

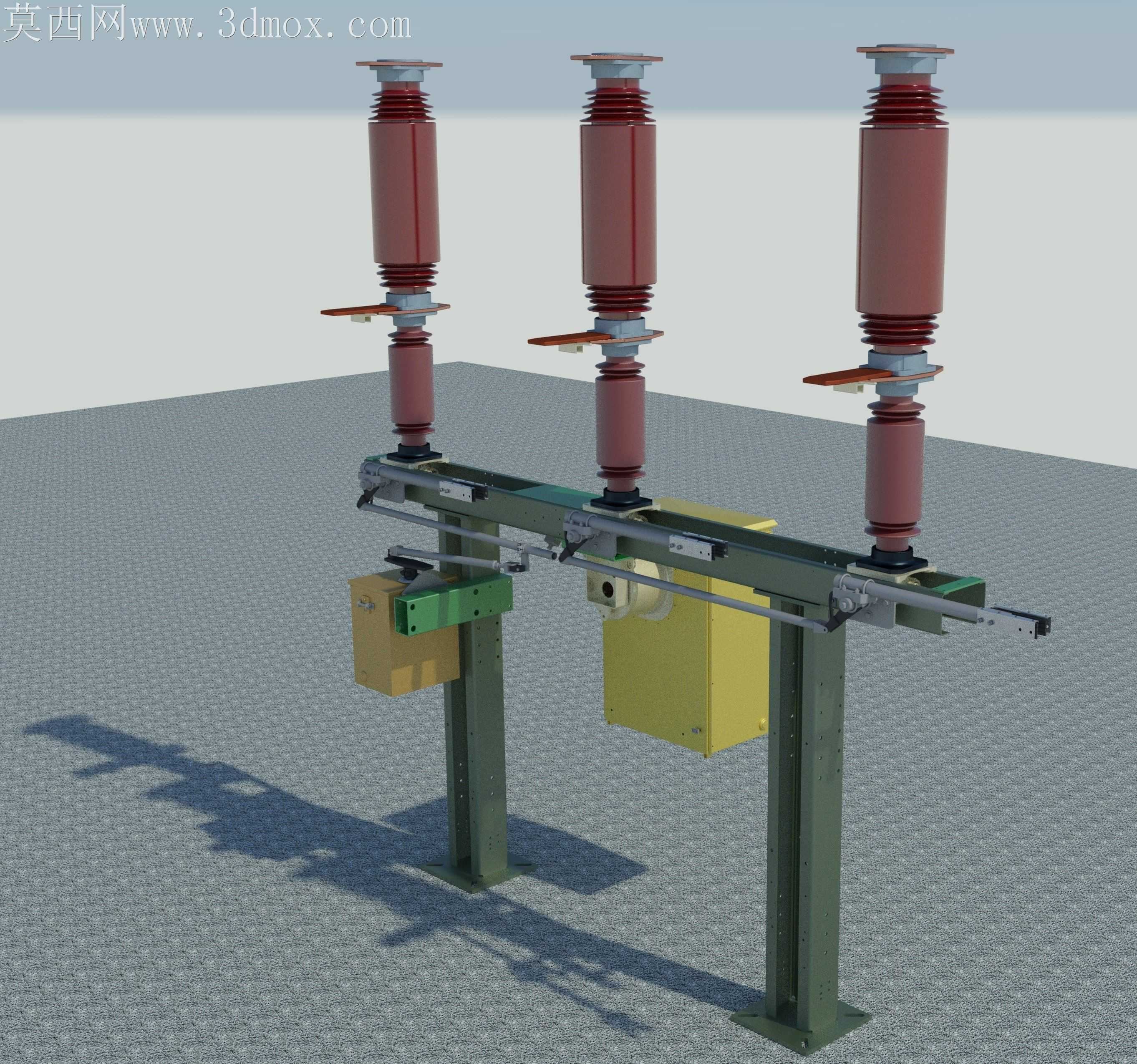

本作品为三相式高压二氧化碳隔离断路器的三维建模成果，建模过程严格遵循真实产品的尺寸比例与结构逻辑，完整还原了设备的全部组成部件。建模阶段首先搭建整体支撑框架，采用型钢材质的立式支架作为承载基础，精准还原支架的地脚安装结构、横梁连接点位，确保整体支撑结构的力学合理性。上部三个极柱采用分层建模方式，分别构建上下绝缘瓷套、中间导电连接端、顶部接线端子、侧装隔离动触头结构，瓷套部分还原了真实产品的伞裙褶皱结构，通过曲面建模实现伞裙的等距排布与弧度过渡，保证绝缘结构的外观还原度。操作传动部分完整还原了横向传动轴、联动拐臂、操作机构箱的结构，其中机构箱分别还原了箱体的钣金折弯结构、安装固定耳、操作输出轴的连接点位，传动连杆部分还原了杆端关节轴承、连接销、联动拐臂的装配关系，清晰展示三相极柱同步动作的传动逻辑。材质渲染阶段，绝缘瓷套采用红棕色半哑光陶瓷材质，添加细微的釉面反光效果模拟真实瓷质绝缘件的质感；金属支架采用深绿色喷塑金属材质，添加细微的颗粒质感还原户外电力设备的漆面效果；导电部分采用亮面金属铜材质，突出导电部件的金属光泽；机构箱采用米黄色钣金材质，还原箱体的焊接接缝与安装孔细节。场景搭建采用灰色防滑地面材质，添加柔和的环境天光与定向光源，投射出清晰自然的设备阴影，提升整体渲染的真实感。设计过程中重点考量了设备的装配逻辑，所有部件的连接点位、运动间隙都参考真实产品参数设置，隔离刀闸的开合行程、传动部件的活动范围都预留了合理空间，既保证外观的高度还原，也清晰展现了该型断路器的结构组成与工作原理，可用于变电设备结构展示、电力工程教学演示、配电方案可视化展示等场景。
