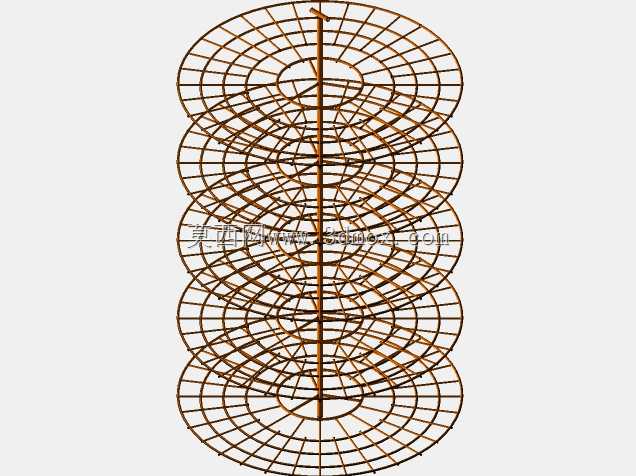

多层环形网格立式承载吊架结构

这款吊架结构主要面向工业物料承托、轻型工件分层吊挂、通风散热类构件安装等场景使用，常见于生产车间物料暂存区、烘干设备内部承托架、户外景观装饰挂载架等场景，可适配需要分层通透承载的使用需求，避免封闭架体带来的通风受阻、视线遮挡问题。从实际用途来看，该吊架既可以作为独立的立式承载单元，在中心竖杆底部加装固定底座后放置在平面区域承托环形排布的物料，也可以将顶部吊装端与起重设备、顶部承重梁连接，作为吊挂式分层架使用，挂载需要悬空放置的轻型工件、线缆束、装饰构件等，通透的网格结构不会阻挡气流、光线穿过，适配需要通风、光照的挂载需求。从功能特性来看，整体采用多层同轴环形网格设计，每层环形网格都由径向辐条与周向环筋焊接成型，所有杆件均采用等直径圆钢制作，整体结构自重较轻但承载均匀，每层网格都可以独立放置物品，相邻层之间预留足够的竖向间距，避免上下层物品出现挤压磕碰；中心设置通长竖杆作为主承重构件，所有环形网格层都与中心竖杆刚性连接，保证整体结构的同轴度与结构稳定性，不会出现层体偏移、晃动的问题。设计思路上，这款吊架优先考虑通透承载需求，摒弃了传统实心托盘式吊架的封闭结构，采用网格镂空形式最大化降低结构自重，同时保证每层承托面的受力均匀，环形的承托面适配圆形工件、环形物料的放置需求，不需要额外加装定位结构就可以避免物料从边缘滑落；中心竖杆同时承担承重与定位双重作用，既将所有层体串联为整体，也可以作为中心定位基准，方便安装时对齐安装位，保证整体结构的垂直度。外形尺寸方面，整体为同轴圆柱状立式结构，外径统一，各层环形网格尺寸一致，竖向总高度根据使用需求可调整层间距适配，安装边界上，若作为立式放置结构，仅需要底部预留与底座匹配的安装平面即可，若作为吊装结构，顶部仅需要预留与吊装端匹配的连接点位，整体外轮廓无外凸尖锐构件，不会剐蹭周边设备或人员，安装占用空间规整，方便在狭小区域内布设。
