新型高效换热恢复器结构设计方案

在低温流体输送、余热回收、工业换热系统的实际工况中，传统圆管换热器长期存在换热面积不足、换热系数偏低、热交换速率难以匹配系统负荷的痛点，尤其是在航天低温流体管理、工业余热梯级利用、精密温控回路这类对换热效率要求严苛的场景下，常规圆管结构的换热瓶颈会直接导致系统能耗攀升、温控精度不足、设备整体体积过大等连锁问题。这款换热恢复器的设计，正是针对上述工程痛点展开，从流道结构、换热界面形态两个核心维度做了针对性优化，没有沿用传统光滑圆管的成型思路，而是将核心换热段做了渐扩渐缩的流线型变径处理，同时在内部集成了扭曲扰流结构，从根本上改变流体在换热腔内部的流动状态。

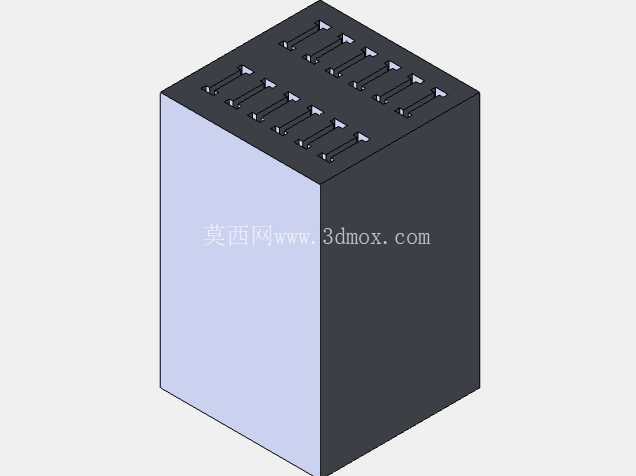

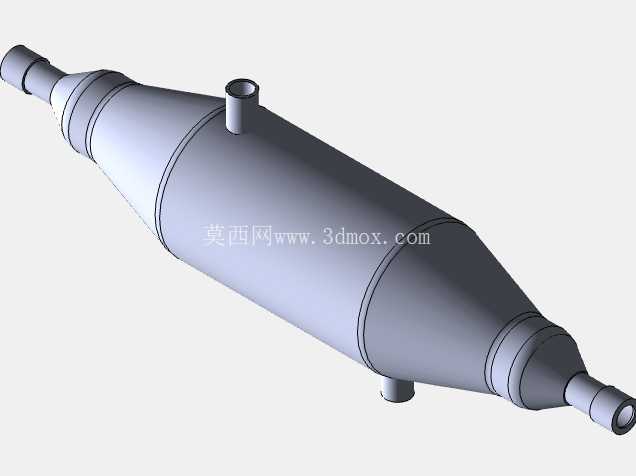

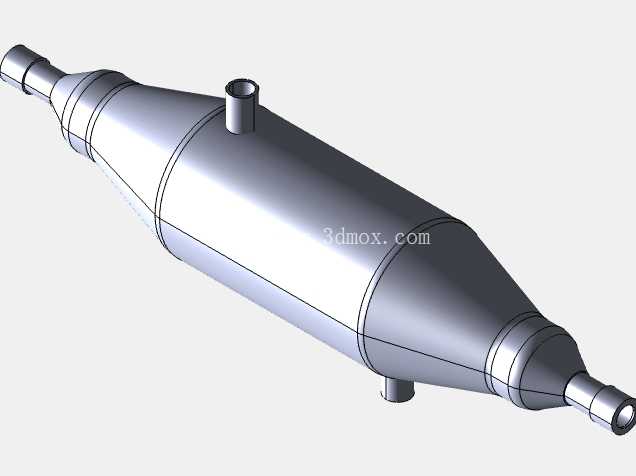

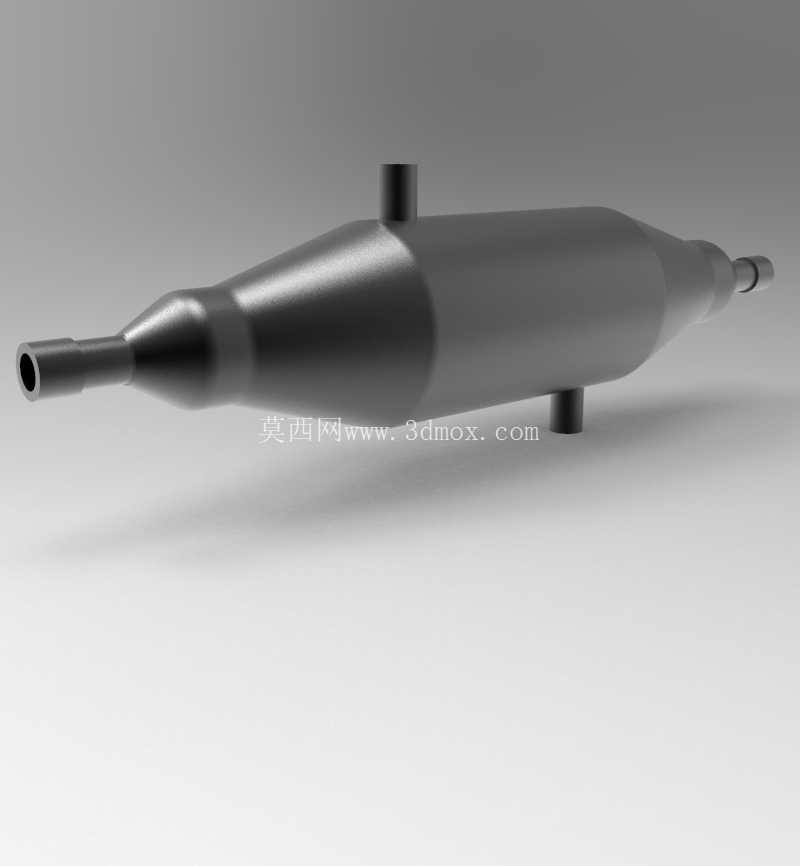

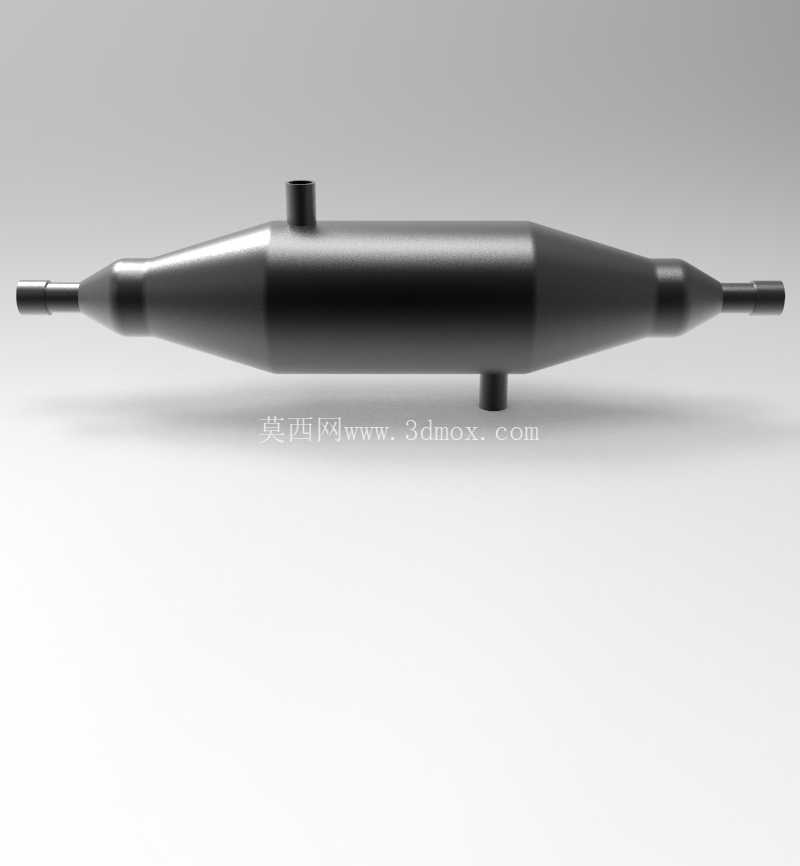

从实际应用场景来看，这款结构可适配低温流体输送管路的冷量回收环节、小型工业设备的余热回收回路、精密温控系统的换热单元，在安装边界上，整体采用同轴进出的接口设计，两端接口为等径圆管结构，可直接与同规格的工业管路对接，不需要额外做变径转接，侧面预留的两个支管接口可作为测温、测压或者旁通回路的连接端，安装时不需要对现有管路做大规模改造，仅需预留对应长度的直线安装段即可，整体径向尺寸比同换热功率的传统管壳式换热器缩小近三成，适合安装空间局促的集成式设备内部。

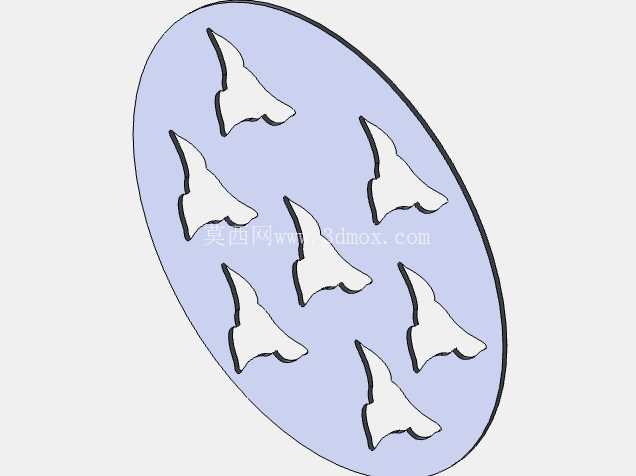

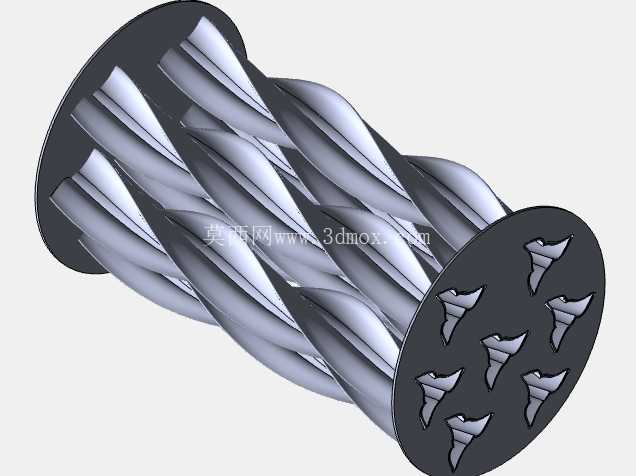

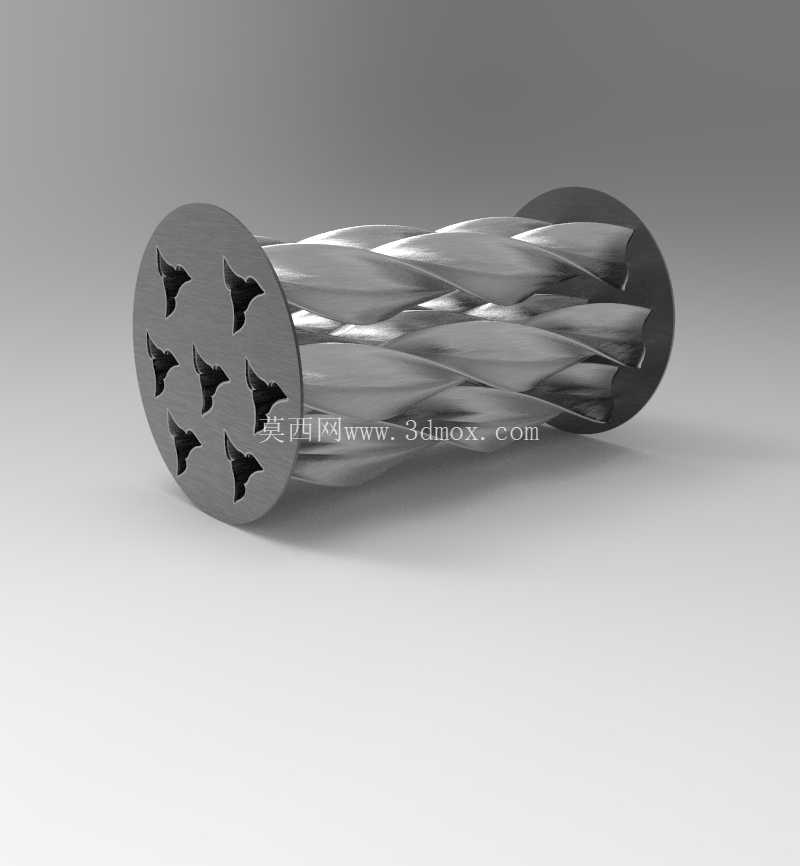

设计过程中优先考虑了流体在腔体内的流动阻力与换热效率的平衡，没有单纯为了提升换热面积而过度增加扰流结构的复杂度，外部的变径壳体采用流线型过渡，避免流体在变径位置产生滞流区与局部涡流，减少不必要的阻力损失；内部的扭曲多孔扰流芯采用螺旋扭曲结构，流体经过时会被持续切割、旋转，破坏管壁处的流动边界层，让冷热流体的混合更充分，不会出现近壁区流体温度分层导致的换热效率下降问题。结合CFD分析的验证结果，和同规格传统圆管换热器相比，该结构的换热表面积提升20%，总换热系数提升40%，换热速率提升60%，在相同换热负荷要求下，可有效降低换热单元的材料消耗，减少设备整体占地面积。

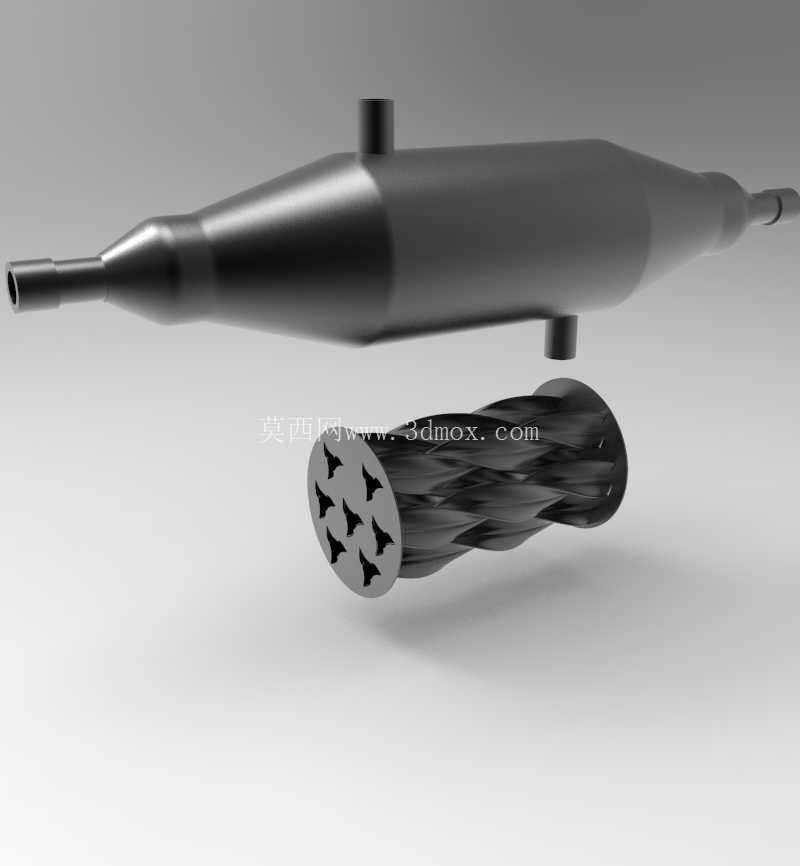

从结构细节来看，壳体与内部扰流芯采用分体式装配设计，加工时可分别成型后再做焊接固定，不需要复杂的一体成型工艺，常规的机加工与焊接设备即可完成生产，制造成本可控；外部壳体的光滑流线型外表面也便于后期做保温层包覆，减少设备运行过程中的冷量或者热量散失，接口位置的凸台结构做了加厚处理，可承受管路对接时的安装应力，避免长期运行过程中接口位置出现疲劳开裂的问题。在流体兼容性上，该结构可适配常规的液态低温介质、水基换热介质、常规工业导热油等流体，内部流道无死角设计，也减少了介质中杂质沉积堵塞流道的风险，长期运行的维护成本更低。

在实际选型适配时，可根据系统的流量、换热负荷要求，等比例缩放整体结构尺寸，两端接口的管径可根据对接管路的规格做调整，侧面的支管接口也可根据实际使用需求选择保留或者封堵，结构的拓展性较强，不需要重新做整体流道的仿真验证，仅需针对缩放后的结构做局部阻力校核即可投入应用。对于结构设计从业者来说，该结构的设计思路也可延伸到其他需要强化管内换热的场景，通过变径壳体加扭曲扰流芯的组合方式，在控制流动阻力增量的前提下，大幅提升换热效率，为紧凑型换热设备的设计提供可参考的结构方向。
