模块化桁架式双柱支撑工业输送桥梁结构

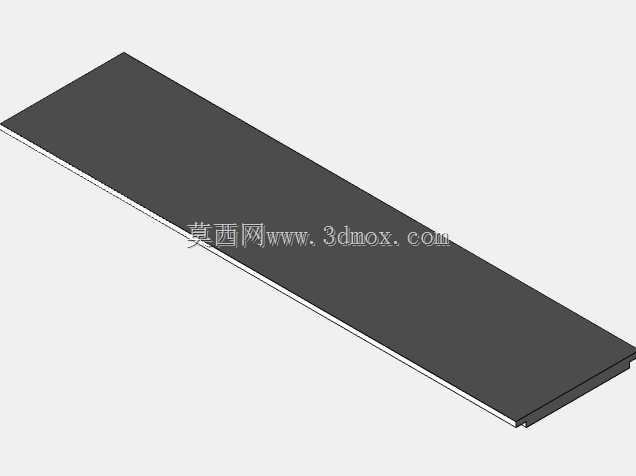

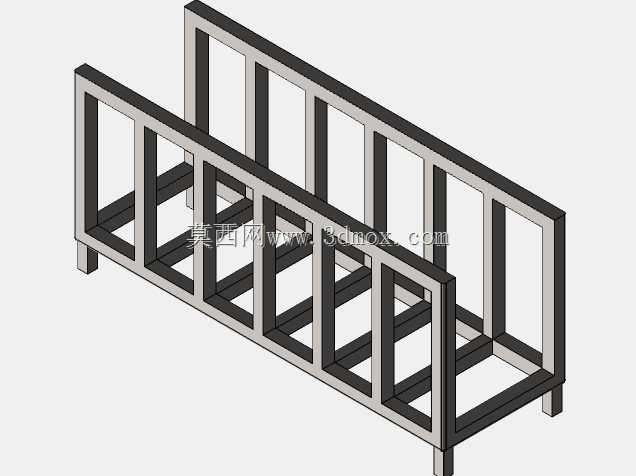

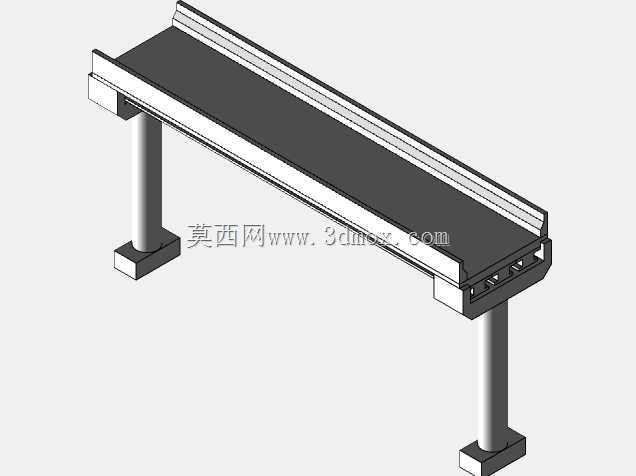

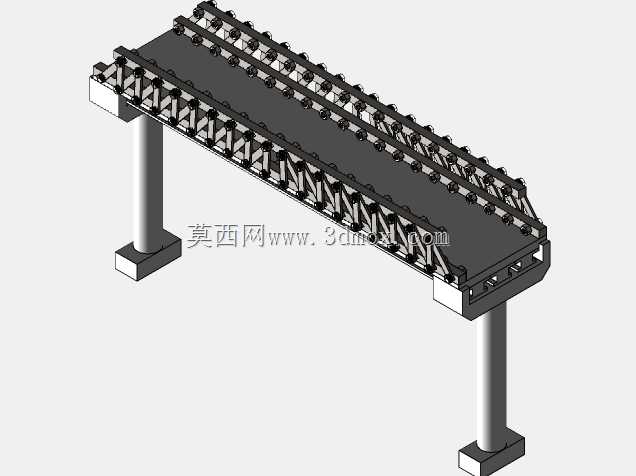

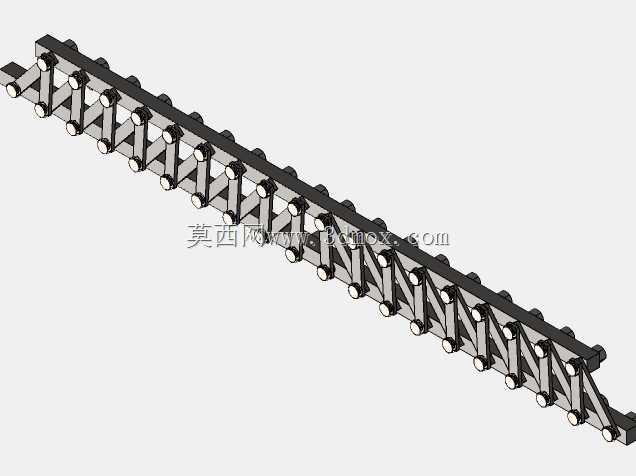

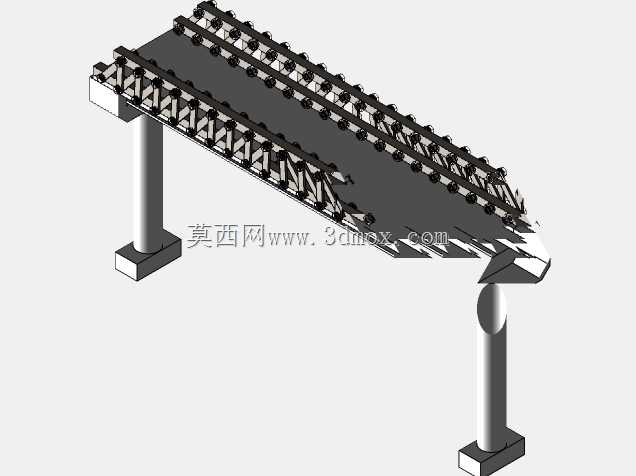

该结构为工业场景下的桁架式输送栈桥，主要应用于厂区物料跨区域转运、自动化生产线工位间物料传递、轻型作业平台跨通道架设等场景，可作为皮带输送线、辊筒输送线的承载支撑结构，也可作为小型巡检设备、轻型作业机具的通行载体，适配室内外常规工业环境的跨障通行需求。整体采用双立柱支撑搭配双侧桁架主梁的结构形式，两根竖向支撑柱底部设置方形安装底座，可通过膨胀螺栓或焊接方式与地面基础固定，安装时需保证底座水平度偏差不超过千分之二，避免上部结构受偏载产生形变。上部承载面为平整铺装结构，两侧设置连续桁架护栏，桁架采用三角形稳定格构设计，单节桁架单元可根据实际跨距需求拼接延长，单标准节段长度适配常规3米、6米工业跨距需求，整体宽度可根据输送设备宽度调整，适配300mm至1200mm宽度的常规输送线安装。设计阶段充分考虑了轻型载荷下的结构冗余，双侧桁架不仅起到侧边防护作用，同时作为主要承重梁分担上部载荷，竖向支撑柱采用等截面圆管结构，抗侧向风载及偏载能力优异，相较于实腹梁结构自重降低40%以上，同时减少了材料用量与安装吊装难度。结构所有连接节点均采用标准化连接件设计，现场安装无需复杂焊接作业，仅通过螺栓紧固即可完成拼装，大幅缩短现场施工周期。上部铺装面预留标准输送设备安装孔位，可直接固定辊筒支架、皮带机机架等配套部件，无需二次打孔加工。两侧桁架上部预留传感器、警示标识、照明灯具的安装点位，可直接配套厂区智能巡检、安全防护等附加系统使用。该结构的安装边界需满足两端支撑点的基础承重要求，单支撑点基础静载承重不低于5吨，安装区域净空高度需高于下部通行设备最大高度0.5米以上，跨距超过12米时可在中部增设附加支撑柱进一步提升结构稳定性。整体结构表面可根据使用环境做镀锌、喷塑等防腐处理，适配潮湿、多粉尘等不同工业工况的长期使用需求，日常维护仅需定期检查连接螺栓紧固状态即可，运维成本极低。
