水泵用环形密封端盖结构设计

该零件为水泵配套的环形密封端盖，主要应用于民用给排水、工业循环水系统、暖通空调输水、农田灌溉等场景的离心泵、管道泵等设备中，是泵体腔体与外接管路或驱动端衔接的核心密封承载部件。在水泵实际运行过程中，该端盖承担着多重核心功能：一方面作为泵腔的轴向密封边界，配合密封垫圈阻断泵内高压流体的外泄路径，维持泵腔内部的压力稳定，避免输送介质渗漏影响设备运行效率与现场作业环境；另一方面作为轴承或轴封组件的轴向定位基准，为旋转轴系提供稳定的支撑限位，抵消泵运行过程中叶轮产生的轴向窜动载荷，保障轴系运转的同轴度与平稳性，降低轴封、轴承等易损件的异常磨损速率。

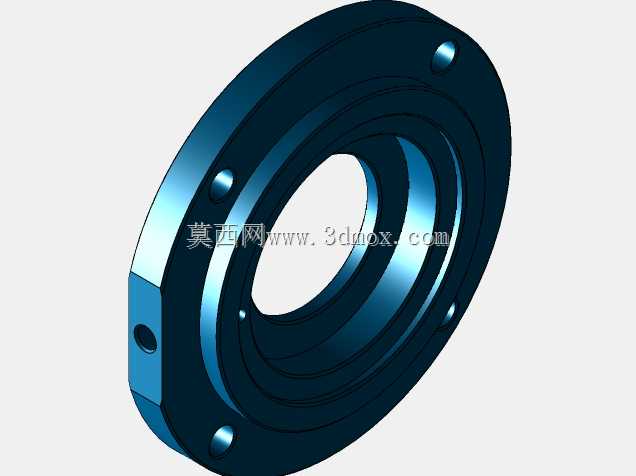

从设计思路来看，该端盖采用整体环形盘式结构，整体轮廓为带安装凸台的圆盘形态，中心开设大尺寸通孔用于穿设泵轴或连通介质流道，盘体沿周向均匀分布多个安装沉孔，用于穿设连接螺栓实现端盖与泵体壳体的刚性紧固，孔位的分度精度严格匹配泵体对应安装面的螺纹孔位置，保证装配后结合面的贴合度均匀无间隙。盘体一侧设置阶梯式凸台结构，装配时可嵌入泵体对应的定位止口内，实现径向自动对中，大幅降低装配过程中的找正难度，同时提升结合面的密封承压能力，避免高压工况下密封垫被挤出失效。盘体边缘做了倒角过渡处理，既可以去除加工毛刺避免装配时划伤操作人员或密封元件，也能引导端盖顺利嵌入泵体止口，提升装配效率。

在尺寸与安装边界层面，该端盖的外径尺寸适配对应功率段水泵的壳体安装面尺寸，中心通孔直径与泵轴直径或流道通径匹配，周向安装孔的中心圆直径、孔位数量、单孔直径均严格适配对应规格的连接螺栓，凸台的外径与高度和泵体止口的尺寸公差控制在小间隙配合范围内，既保证装配顺畅，又能避免配合间隙过大导致的定位偏移。端盖的整体厚度经过强度校核，可承受泵额定工况下的最大内部压力，不会出现受压变形导致的密封失效问题，同时兼顾轻量化设计要求，避免不必要的材料浪费。零件表面做了氧化防护处理，可适应输水场景下的潮湿环境，提升零件的抗锈蚀能力，延长整体使用寿命。
