LX-16A舵机配套侧装金属固定支架

这款侧装金属支架是专为LX-16A系列舵机设计的配套安装固定部件，在小型自动化执行机构、教育类机器人关节模组、桌面级机械臂传动单元、小型智能小车转向机构等场景中有着广泛应用，主要承担舵机本体的承载、定位以及与外部设备框架的连接固定作用，能够有效抵消舵机运转过程中产生的径向与轴向扭矩，避免舵机输出轴因受力不均出现偏磨、卡顿甚至轴体断裂的问题，保障动力传输的稳定性与设备运行的可靠性。

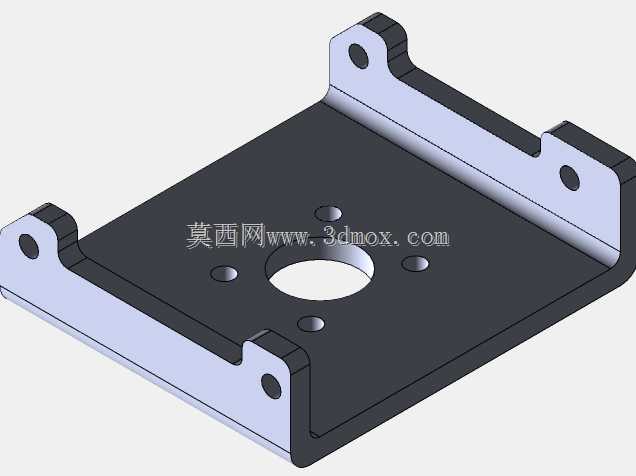

从功能特性来看，该支架采用一体化折弯成型结构，整体为对称式U型侧装布局，主体承载面做了加厚处理，能够承受大扭矩舵机满负载运行时的反冲力，不会出现形变松脱的问题。支架主体平面中心开设了适配舵机输出轴的贯穿圆孔，能够让舵机输出轴无阻碍穿过支架与外部执行部件连接，中心孔周边均匀分布四个定位小孔，可直接匹配LX-16A舵机端面的固定螺孔，使用对应规格螺丝即可完成舵机与支架的刚性连接，装配后同轴度误差极小，不会出现舵机运转卡顿的问题。支架两侧向上折弯的耳板上分别开设了同轴安装孔，既可以通过这些孔位将支架整体固定在设备框架、铝型材机架或者机械臂臂体上，也可以作为铰接支点配合其他连接件实现多自由度的关节连接，适配不同的安装布局需求。

在设计思路上，这款支架完全贴合LX-16A舵机的实际外形尺寸做匹配设计，没有冗余的结构占比，整体结构紧凑小巧，不会占用过多的设备内部安装空间。折弯处做了圆角过渡处理，既避免了锐边划伤操作人员或者线材，也提升了折弯位置的结构强度，减少应力集中导致的断裂风险。所有安装孔位的位置度公差控制在极小范围内，能够实现免修配直接装配，降低现场安装的调试难度。支架表面做了氧化发黑处理，兼具防锈能力与金属质感，长期在常规车间或者室内教学环境下使用不会出现锈蚀掉漆的问题。

从安装边界来看，支架整体长宽尺寸完全适配LX-16A舵机的外轮廓，安装后舵机本体不会突出支架边缘，能够对舵机外壳形成一定的防护作用，避免外部磕碰直接损伤舵机壳体。两侧耳板的安装孔间距符合小型机器人关节的通用安装规格，除了适配原厂舵机之外，也可兼容同安装尺寸的其他型号数字舵机，拓展了支架的适用范围。安装时只需要先将舵机固定在支架主体平面，再通过两侧耳板的孔位将整体组件固定在目标位置即可，整个装配流程简单快捷，不需要额外制作转接件，能够有效缩短设备的组装周期。
