HC-SR501红外传感器专用安装固定支架

这款安装支架专为HiLetgo HC-SR501 PIR红外运动传感器设计，主要面向智能家居人体感应触发、安防区域入侵检测、公共区域人流量统计、自动化设备人体接近触发等场景使用，能够为传感器提供稳定可靠的安装载体，避免传感器直接裸露安装带来的磕碰损坏、接线拉扯脱落、探测角度偏移等问题。

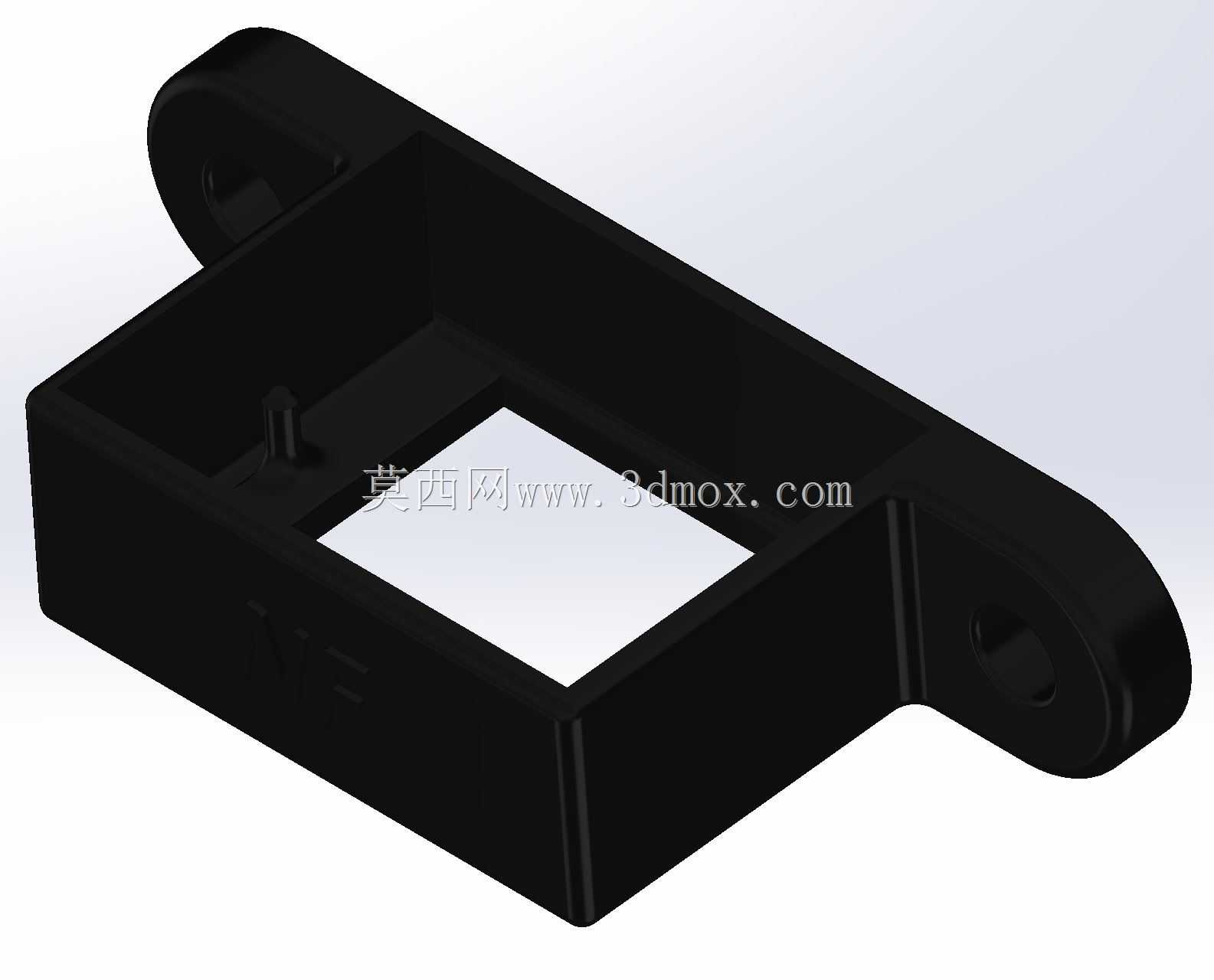

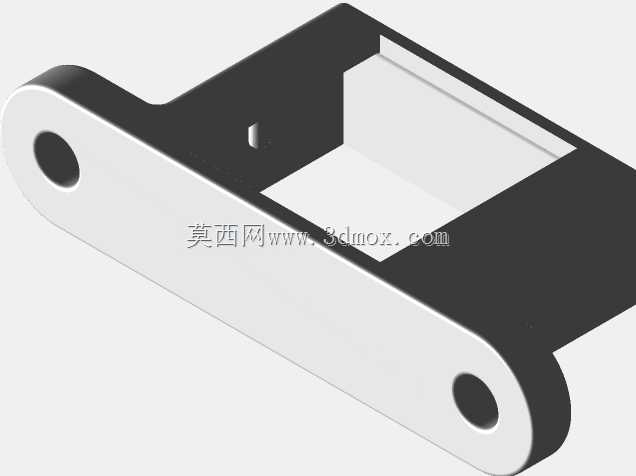

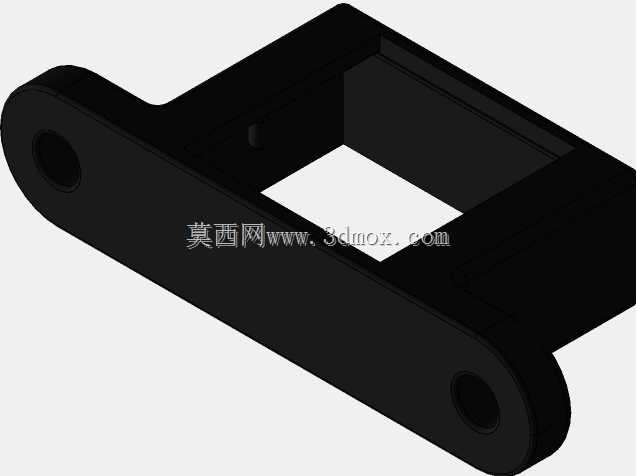

从功能特性来看，支架采用嵌入式腔体结构设计，内部预留了与传感器主板尺寸完全匹配的容纳空间，腔体中部开设方形镂空区域，刚好对应传感器的菲涅尔透镜位置，不会对红外探测光路造成任何遮挡，保证传感器的探测灵敏度与覆盖范围不受安装结构影响。腔体内部设置有定位柱结构，安装时传感器主板可直接对准定位柱卡入，无需额外打胶或者复杂固定，即可限制主板的前后左右位移，避免使用过程中主板移位导致探测角度偏差。支架两侧延伸出带安装孔的固定耳，安装孔为通孔设计，可适配M3规格的螺丝，既可以通过螺丝将支架固定在墙面、设备外壳、型材机架等平面载体上，也可以配合扎带穿过安装孔实现非平面场景的捆扎固定，适配多种安装环境。

设计过程中充分考虑了3D打印的工艺特性，整体结构无大角度悬空结构，无需额外添加打印支撑即可完成成型，打印完成后仅需简单去除毛边即可直接使用，大幅降低了打印后的处理成本。结构壁厚设置均匀，既保证了整体结构强度，安装后不会轻易出现形变断裂，也避免了壁厚差异过大导致的打印翘边、冷却不均等问题。支架整体外形为扁平式设计，安装后突出安装面的高度较低，不会占用过多安装空间，同时黑色的外观可以与多数深色设备外壳、家居环境相融合，不会显得突兀。

安装边界方面，支架整体长度适配两侧固定耳的安装孔距，安装时仅需要在固定面预留对应孔位间距的安装空间即可，腔体内部深度刚好容纳传感器主板与接线端子，传感器装入后接线可从腔体侧边的缝隙引出，不会出现压线、卡线的情况，两侧固定耳的安装孔中心与腔体中心保持对称，安装后传感器的探测中心与支架安装中心重合，方便安装时快速对准需要探测的区域，无需反复调整角度即可获得预期的探测范围。采用ABS材质打印成型后，结构具备一定的韧性与抗冲击能力，能够适应室内常规使用环境的温度变化，长期使用不会出现脆裂、形变等问题，为传感器提供长期稳定的固定支撑。
