手动粉末喷枪前端输料通道结构件

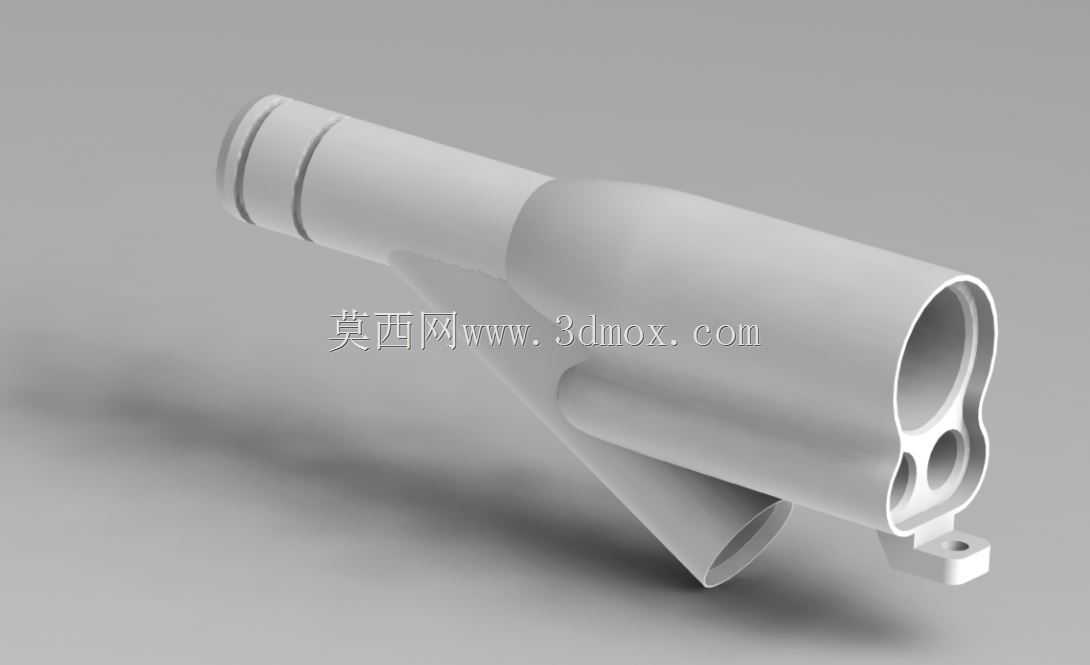

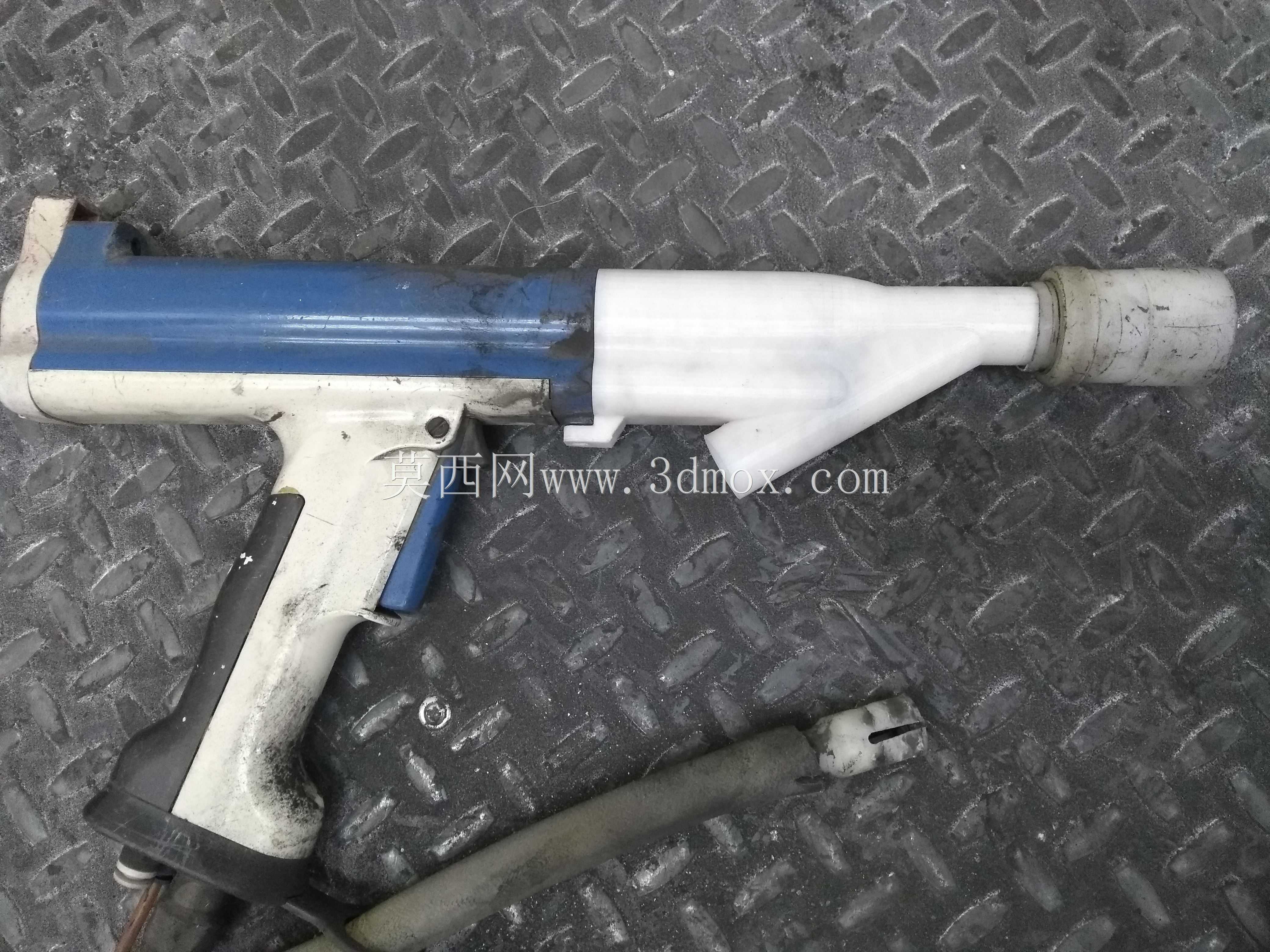

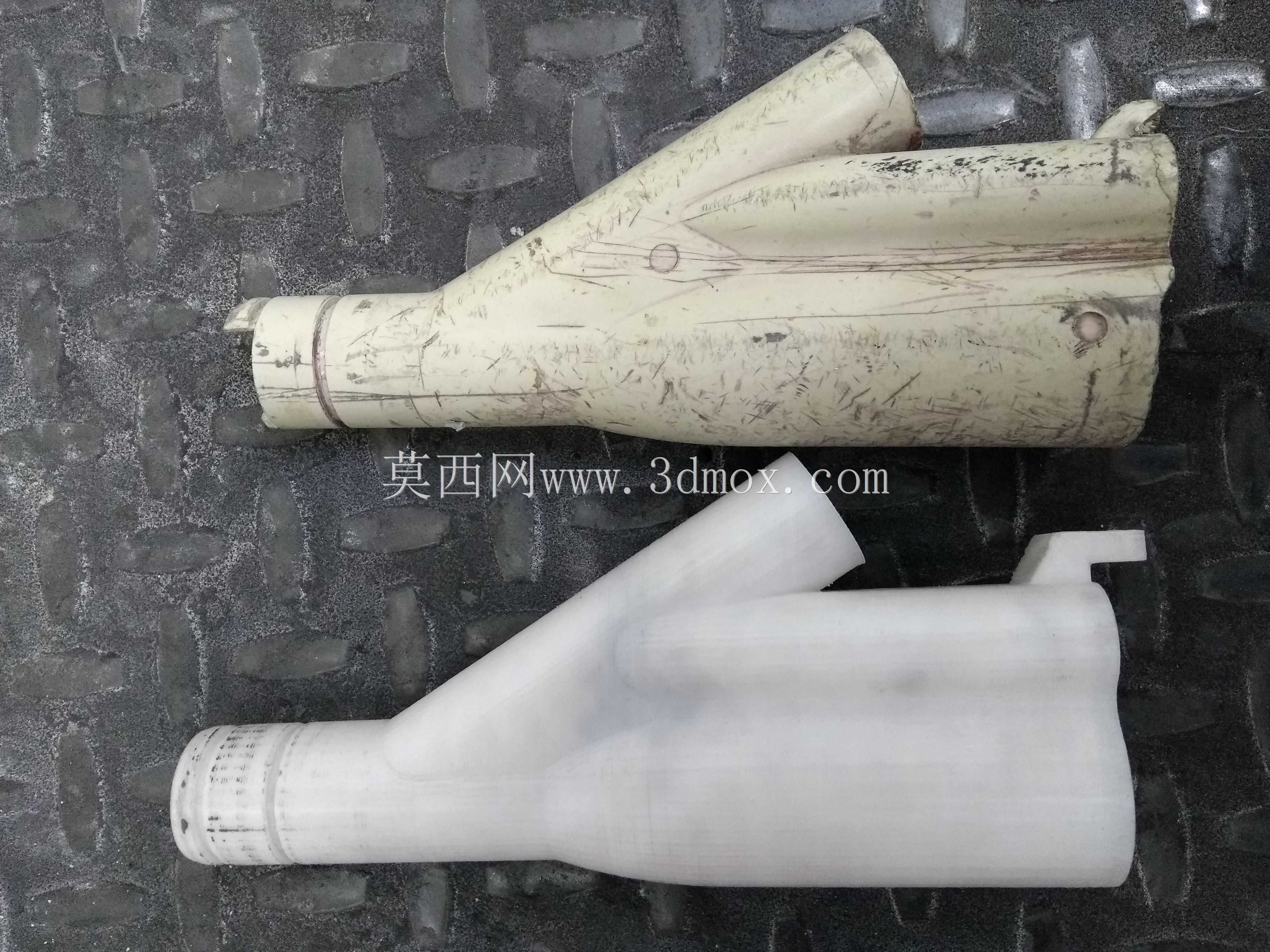

该结构件是手动粉末静电喷涂作业场景中，喷枪前端核心的输料导流部件，主要应用于五金工件表面喷塑、金属防腐涂层喷涂、家具型材表面粉末涂装等作业场景，是手动粉末喷涂设备上直接衔接粉路输出端与喷嘴的关键过渡结构，承担着输送粉末涂料、规整粉路走向、衔接枪体与前端喷嘴组件的核心作用。在实际喷涂作业中，高压静电携带的粉末涂料从枪体内部粉路输出后，会经过该通道完成流道规整，避免粉路紊流导致的出粉不均、吐粉结块问题，直接影响最终喷涂作业的上粉率与涂层均匀度。该部件采用一体化流线型流道设计，整体为变径三通式结构，主通道沿枪体轴向延伸，侧方斜向设置的支路为辅助气路或粉路衔接位，流道内壁做顺滑过渡处理，无直角死角，可减少粉末在通道内部的堆积残留，降低换色清理的难度，同时避免长期使用后积粉结块堵塞通道的问题。部件两端分别设置适配枪体主体与前端喷嘴的衔接结构，轴向端的环形卡槽可直接卡入枪体前端的定位槽，无需额外紧固件即可完成轴向固定，下方带安装孔的支耳可通过螺丝与枪体外壳锁合，限制部件周向转动，保证安装后流道与枪体内部粉路完全对齐，不存在错位漏粉的隐患。整体外形适配常规手动粉末喷枪的前端安装空间，最大外径不超过常规喷枪的握持段直径，不会额外增加前端重量影响操作手感，安装后突出枪体的长度控制在合理范围内，作业时可灵活伸入窄缝、凹槽等复杂工件结构内部完成喷涂，不会出现结构干涉问题。部件采用适配3D打印的工程材料制作，具备足够的结构强度与耐磨性能，可承受粉末高速通过时的冲刷磨损，同时具备一定的耐化学腐蚀性能，可适配常规粉末涂料的接触使用要求，作为易损备件使用时，可直接替换原有损坏的通道部件，无需更换整枪，大幅降低喷涂设备的维护成本。
