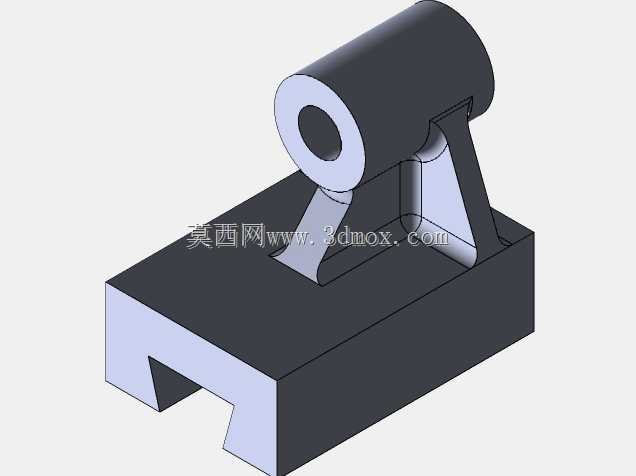

带T型槽底座的铰接式支撑座结构

该支撑座结构是工业生产场景中十分常见的定位支撑类零部件，广泛应用于工装夹具搭建、小型设备机架组装、生产线辅助定位机构、教学实训机械装调平台等场景，主要承担铰接类部件的承载、旋转轴支撑以及位置快速调整的功能，能够为配套的轴类零件提供稳定的转动支撑基础，同时借助底座的T型槽结构实现安装位置的灵活调整，适配不同工位的安装间距需求。

从功能特性来看，该部件分为上部铰接支撑筒、中部三角加强筋、下部T型槽安装底座三个核心功能段。上部的空心筒结构为标准的轴孔配合段，内孔精度可根据配套转轴的公差要求做对应加工，能够与同直径的铰接轴形成间隙配合，保证转轴转动顺畅无卡滞，筒身的轴向长度可根据支撑的受力需求做调整，足够的配合长度能够分散转轴传递的径向载荷，避免局部应力集中导致的筒身变形。中部的三角加强筋采用对称式布局，连接上部筒身与下部底座，筋板的厚度经过受力校核，能够承受上部铰接部件传递的径向载荷与偏转载荷，将上部受力均匀传导至下部底座，避免支撑部位出现受力断裂的情况，同时三角结构的用料更少，在保证结构强度的前提下有效降低了整体重量。下部的T型槽底座是该部件的安装定位基础，底座底面为精加工平面，能够与安装平台的台面完全贴合，底部的T型槽结构可与平台上的T型槽对齐，配合T型螺栓即可快速完成部件的锁紧固定，无需在平台上额外打孔，松开螺栓即可沿着槽道方向调整支撑座的安装位置，适配不同长度的铰接轴安装需求，调整到位后锁紧即可保证整体结构的稳定性。

从设计思路来看，该结构优先考虑了安装灵活性与结构强度的平衡，摒弃了传统固定式支座需要打孔安装、位置调整不便的缺陷，采用标准T型槽安装接口，能够适配市面上绝大多数工业铝型材平台、铸铁装配平台的安装槽规格，通用性极强。整体结构采用一体化成型设计思路，可通过铸造后精加工或者整块坯料铣削加工成型，加工工艺简单，没有复杂的曲面结构，常规的铣削、钻削设备即可完成全部加工工序，加工成本低，适合批量生产。外形尺寸方面，上部筒身的外径与内孔直径可根据配套转轴的直径做系列化设计，底座的长度与宽度可根据承载需求调整，T型槽的开口尺寸适配标准M6-M12规格的T型螺栓，安装时不需要额外定制紧固件，整体安装边界清晰，底座的底面完全贴合安装面，上部筒身的中心高度固定，在组装多组支撑座时能够快速保证同轴度，降低现场装调的难度。在实际使用中，该支撑座可成对使用，为长铰接轴提供两端支撑，也可单个使用作为单侧悬臂支撑，适配摆臂、连杆、滚轮架等多种部件的安装需求，在小型自动化设备的送料机构、工装夹具的压紧臂支撑、教学实训的机械结构组装中都能发挥稳定的支撑作用。
