按动式透明笔杆办公圆珠笔三维建模

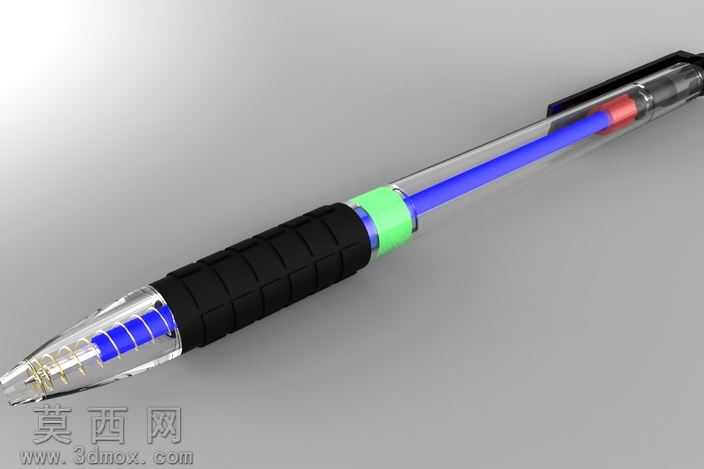

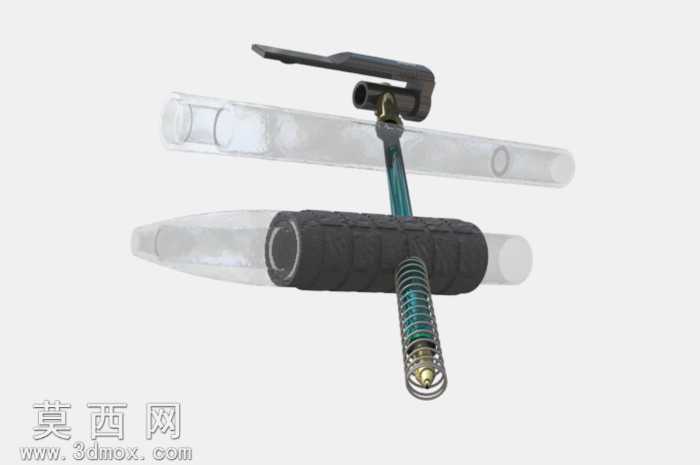

本次建模的对象为日常办公场景中常用的按动式圆珠笔，建模过程以还原产品真实结构与外观质感为核心目标，首先对圆珠笔的整体结构进行拆解拆分，将产品划分为笔尖组件、透明笔杆主体、防滑握胶、按动控制结构、笔夹、内部储墨与弹簧结构几个独立模块，分别进行独立建模后再完成整体装配。建模过程中优先处理笔杆的透明材质特征，通过曲面建模勾勒笔杆的流畅圆柱轮廓，精准还原透明笔身的壁厚参数，确保后续渲染时可以呈现出通透的塑料质感，能够隐约透出内部的笔芯、弹簧与按动卡位结构。握胶区域采用分段式凹凸纹理建模，还原真实产品上的防滑棱纹结构，每一处凹凸的弧度、间距都参照实物比例进行设置，既保证外观还原度，也能体现握胶部分的软胶材质触感特征。按动结构部分还原了顶部的按动按键、侧方的笔夹卡位结构，按键处的红蓝标识色块也通过独立曲面分割完成建模，精准对应实物的色彩分区。笔尖部分做了精细化处理，还原金属笔尖的锥形轮廓、滚珠位置的细微结构，以及笔尖与笔杆衔接处的透明护套造型。渲染阶段采用深蓝色纯色背景突出产品主体，打光采用柔和的侧方主光搭配补光，避免在透明笔杆表面产生过强的反光遮挡内部结构，同时通过光线折射效果强化透明笔杆的通透质感，握胶的黑色软胶部分调整了材质粗糙度参数，呈现出哑光软胶的细腻触感，金属笔尖部分添加轻微的金属反射效果，还原金属件的质感。建模过程中严格遵循实物的装配逻辑，所有部件的衔接位置都做了公差匹配处理，避免出现部件穿模、衔接缝隙不合理的问题，内部的弹簧、笔芯结构也按照真实装配关系进行摆放，即使是外部视角不可见的内部结构也做了完整建模，保证模型的结构完整性，可用于产品展示、结构演示等多种场景。
