30x30铝型材配套力士乐型铰接关节件

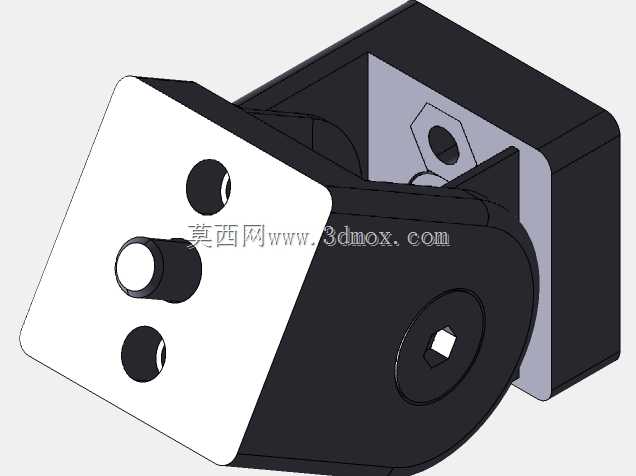

这款铰接关节件是面向工业铝型材框架体系开发的专用连接组件，主要适配截面规格为30x30的工业铝型材，多用于自动化生产线外围护框架、物料周转料架、设备可调式支撑臂、工位作业台角度调节结构等场景，能够实现两个型材段之间的角度可调式刚性连接，替代传统的固定角码连接方案，满足框架搭建过程中多角度转向、俯仰角度调节的实际需求，在柔性生产线改造、定制化工位搭建、非标设备防护栏设计场景中有着极高的应用频次。该关节件采用分体式铰接结构设计，主体分为固定基座与转动铰接盘两个核心部分，固定基座可直接嵌入铝型材的预置槽道内完成定位，无需额外对型材做打孔攻丝处理，铰接盘端面预留了对应型材的安装定位孔位，可通过标准T型螺栓与相邻型材完成锁紧固定，铰接中心位置设置了内六角锁紧轴结构，当调整至目标角度后，仅需通过内六角扳手拧紧中心锁紧轴，即可实现两个连接端的完全锁止，保证连接结构在负载状态下不会出现角度偏移。设计过程中充分考虑了铝型材框架的负载特性，整体结构采用等强度设计思路，铰接转动副的配合间隙控制在极小范围内，避免连接后出现旷量晃动，基座与铰接盘的贴合面做了防滑纹理处理，锁止后可提供足够的静摩擦力抵抗外部载荷带来的转动力矩，整体承重能力可满足180牛米范围内的静态负载需求，适配多数轻型工业框架的受力要求。外形尺寸完全匹配30系列铝型材的安装边界，基座部分的外形尺寸与型材截面完全对齐，安装后不会突出型材表面，不会影响后续板材、护罩等外围配件的安装，铰接转动的角度范围可覆盖0到180度区间，能够满足水平转向、垂直俯仰、斜向支撑等多种角度的连接需求，安装过程无需特殊工装，仅需配套标准的铝型材专用螺栓与内六角扳手即可完成全部装配操作，大幅降低现场施工的难度与装配时长。
