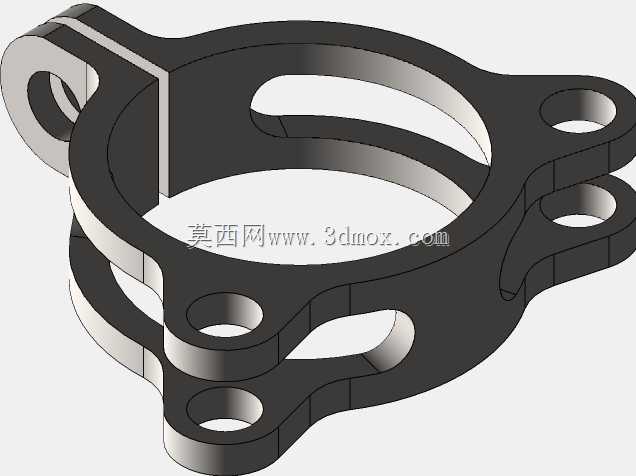

双层多孔位环形抱紧式连接固定支架

该款双层环形抱紧式连接固定支架，主要应用于工业管路布设、轻型设备轴端固定、线束线缆集束定位以及小型执行元件的安装场景，在自动化生产线旁的辅助工装、户外设备管线加固、骑行装备改装配件领域都能适配使用，可替代传统单环卡箍实现更高强度的连接需求，同时兼顾多方向的外接部件拓展能力。从实际用途来看，它既可以作为中间转接件，将圆形管件、轴杆类部件与外部平板、机架结构实现稳固连接，也可以独立作为限位件，限制轴类部件的轴向窜动，或是将多组平行管线同步固定在指定安装位，避免设备运行过程中管线晃动产生磨损、干涉问题。产品采用双层叠合的环形主体结构，相比单层卡箍拥有更强的径向抱紧力，受力时应力分布更均匀，不易出现局部形变断裂的问题；环形主体一侧延伸出单耳式抱紧调节结构，可通过配套紧固件调整内环的开合幅度，适配一定公差范围内的不同直径圆形构件，降低安装时的尺寸匹配难度；另一侧延伸出对称分布的三耳式多孔安装位，每个耳片都预留了标准圆形安装孔，可支持不同方向的螺栓固定需求，无需额外调整支架角度就能完成多方位的外接部件装配，安装灵活性大幅提升。设计过程中优先考虑了受力合理性，所有孔位边缘都做了圆弧过渡处理，避免应力集中导致的开裂风险，环形内壁与外壁的厚度经过反复校核，在保证结构强度的前提下尽可能压缩整体体积，减少安装占用空间；耳片的开孔位置经过力学仿真验证，无论支架承受径向载荷还是轴向拉拽力，都能保证受力点均匀分布在整个环形主体上，不会出现局部载荷过载的情况。外形尺寸方面，整体为扁平式环形结构，径向最大轮廓尺寸适配常规中小直径的圆形管件安装需求，轴向双层叠合的厚度控制在较低范围，不会在安装后占用过多轴向空间，安装边界可适配狭窄的设备内部间隙，所有安装孔的孔位间距都符合通用五金装配的标准尺寸，可直接搭配标准螺栓完成装配，无需额外进行二次打孔加工，能有效缩短现场安装的工时。
