卧式工业过滤水分离器结构设计

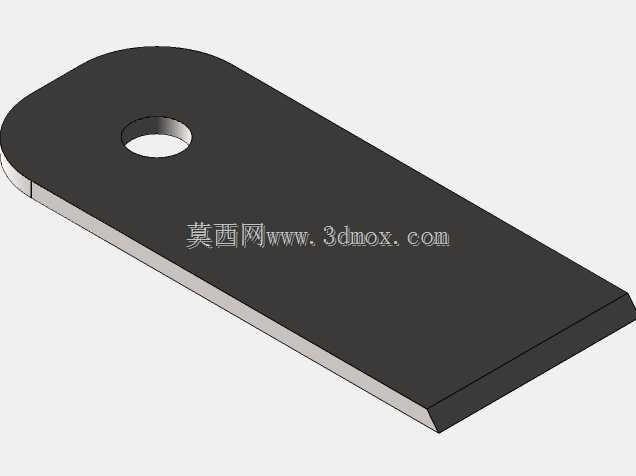

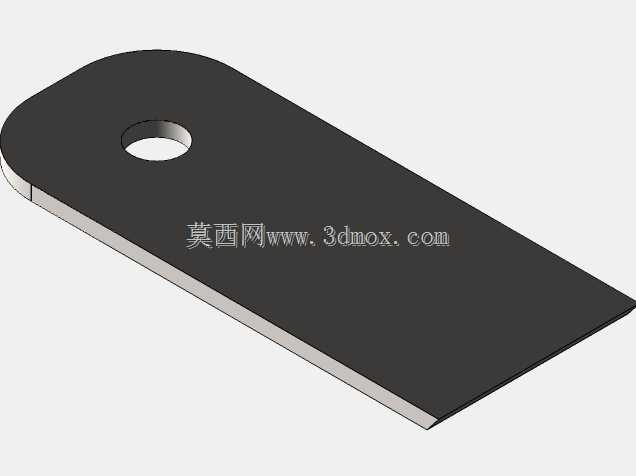

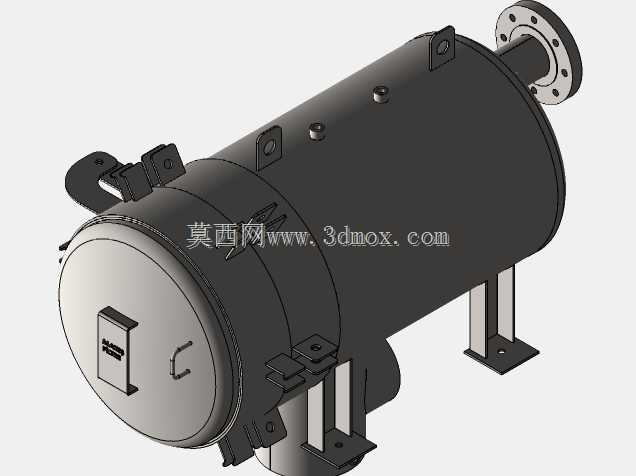

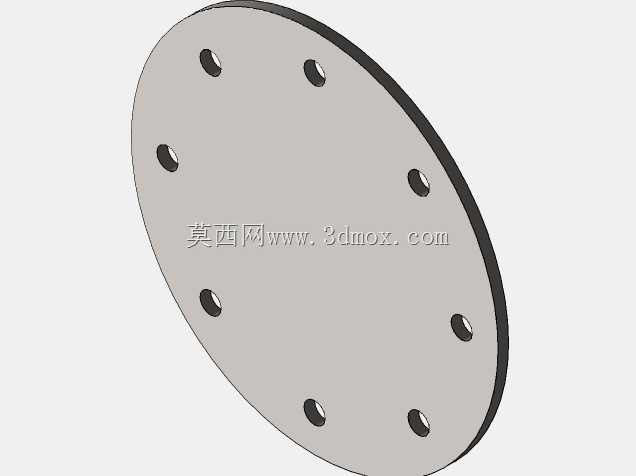

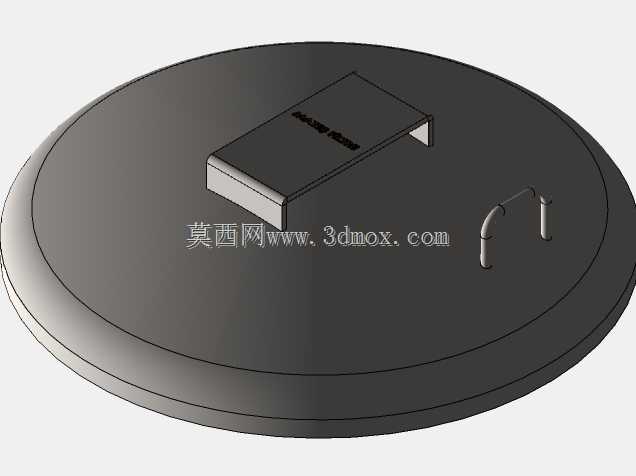

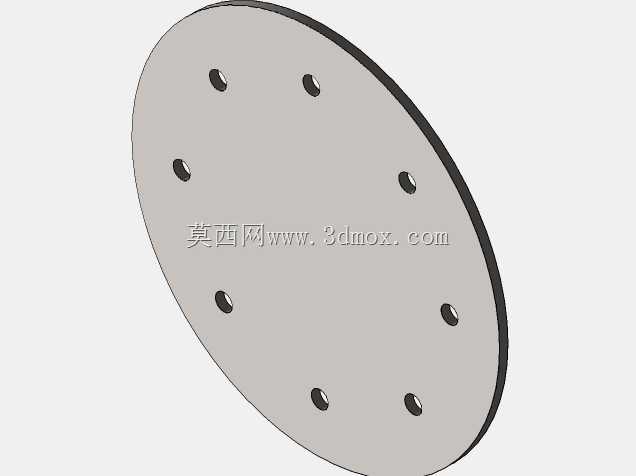

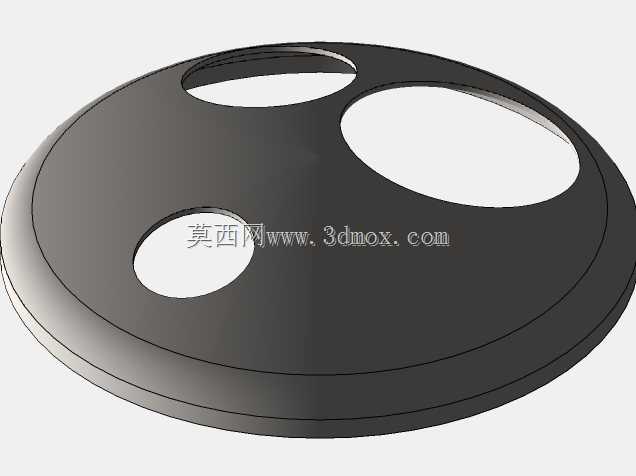

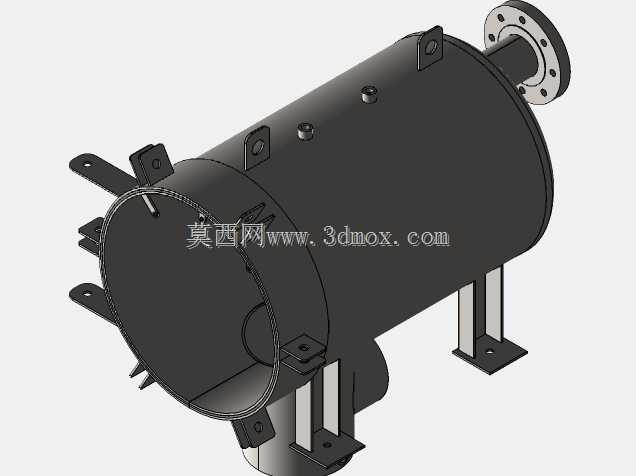

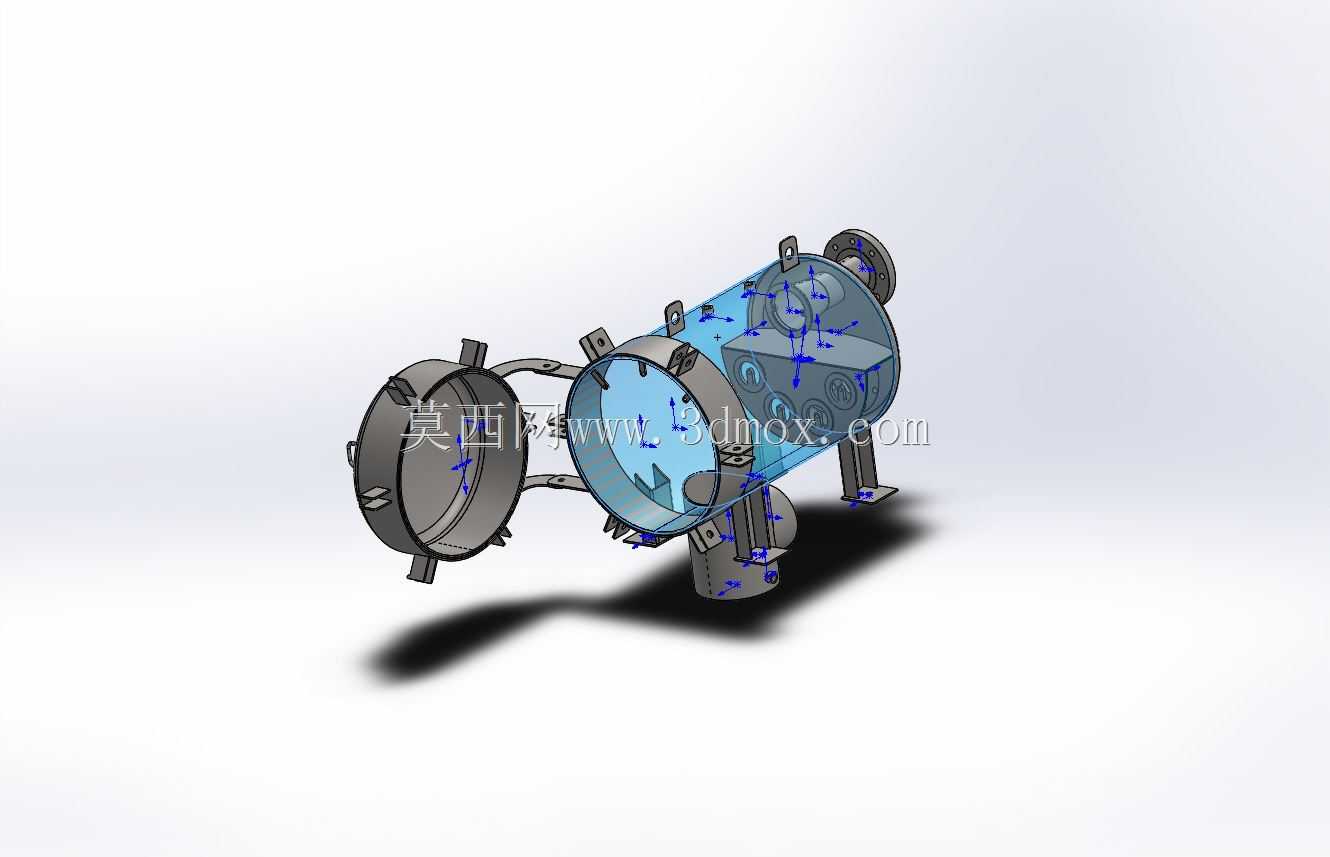

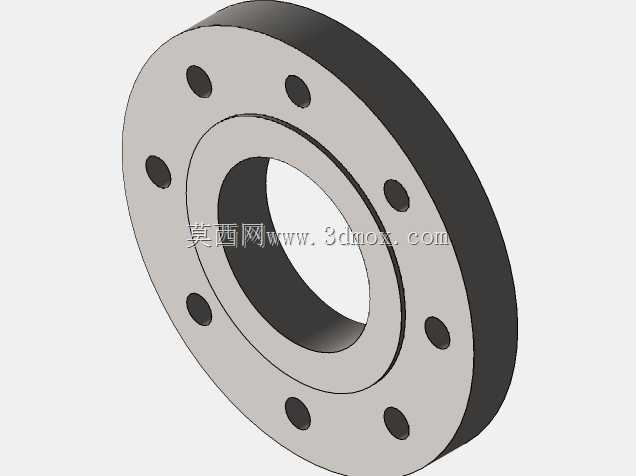

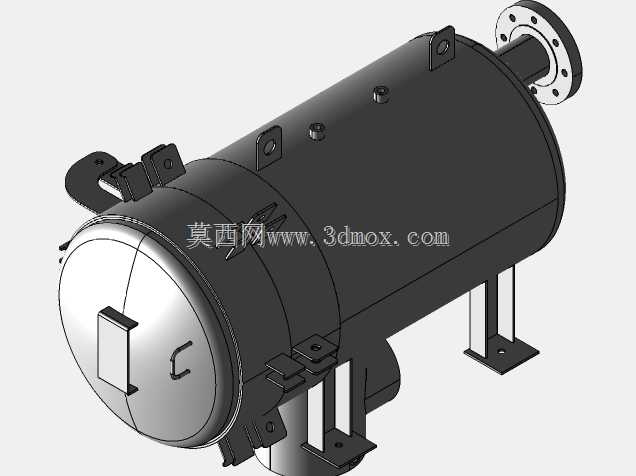

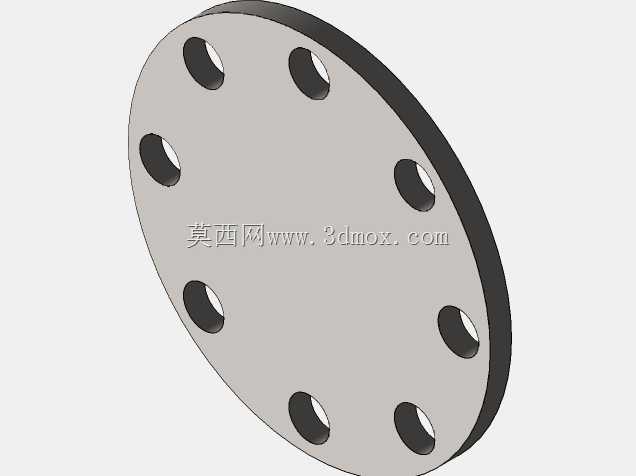

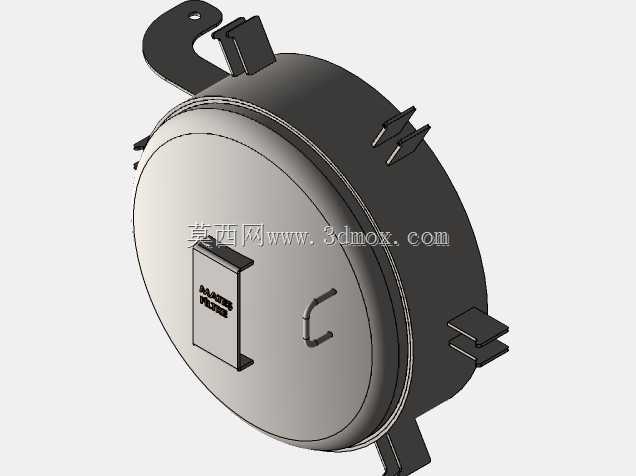

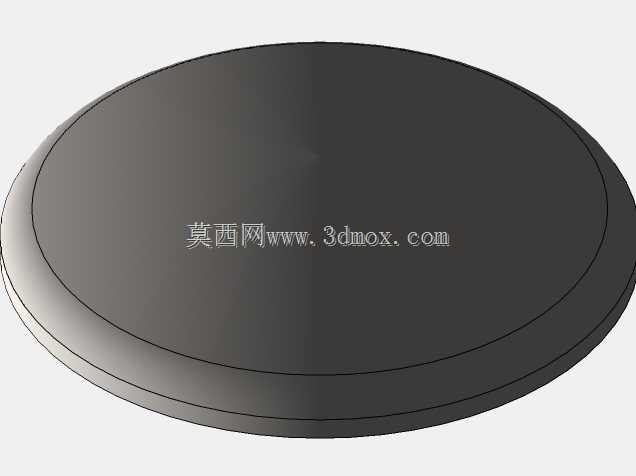

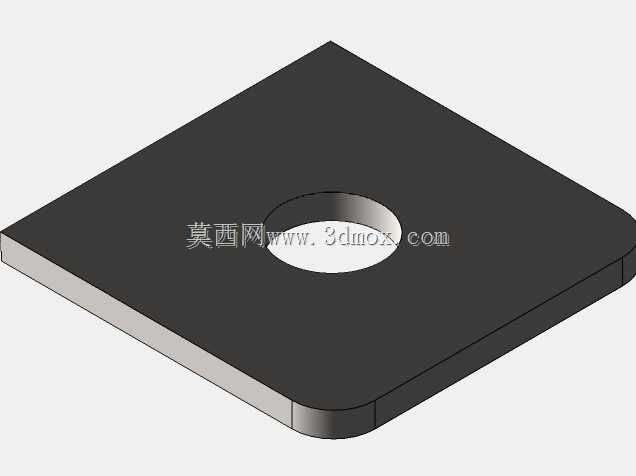

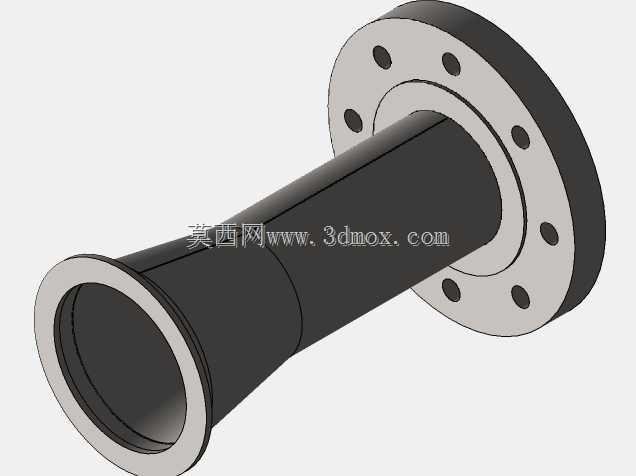

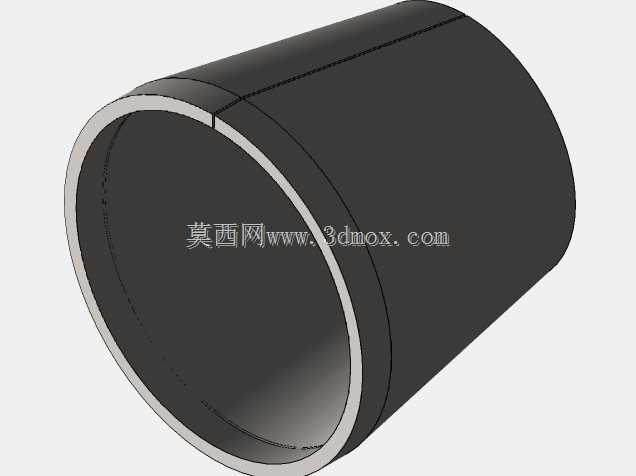

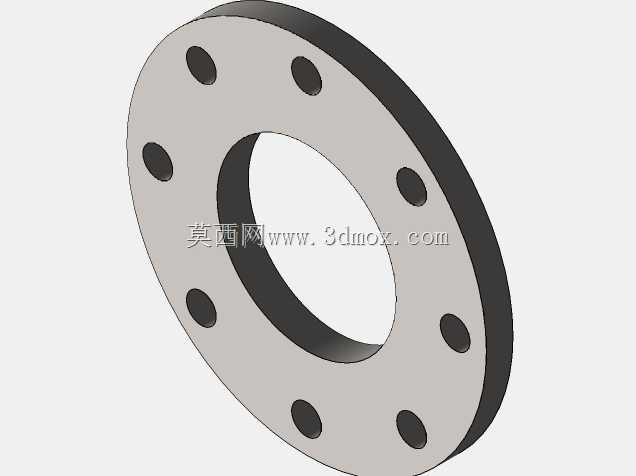

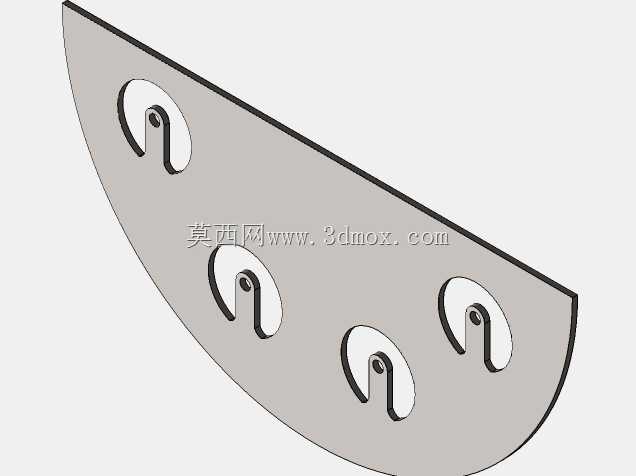

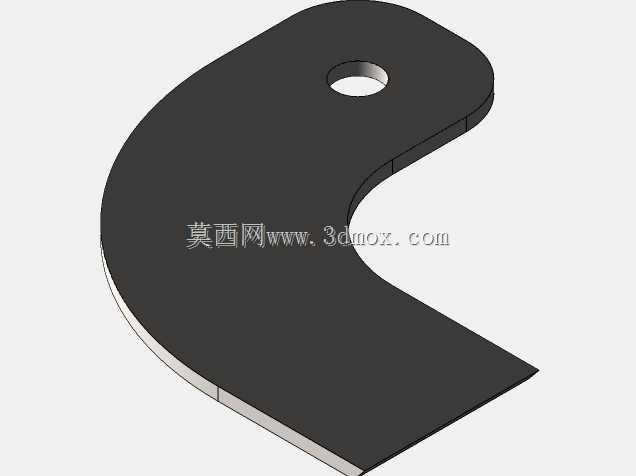

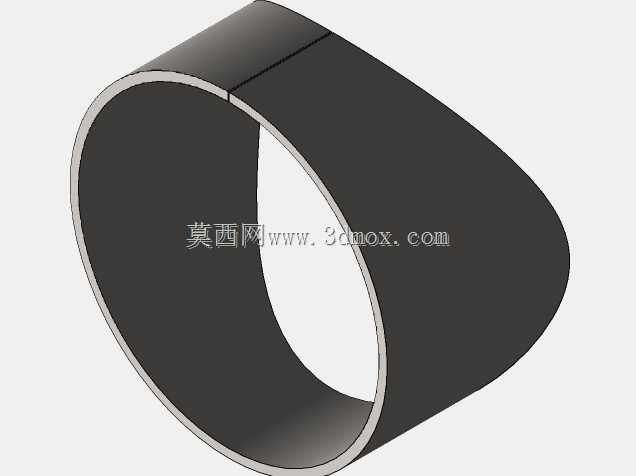

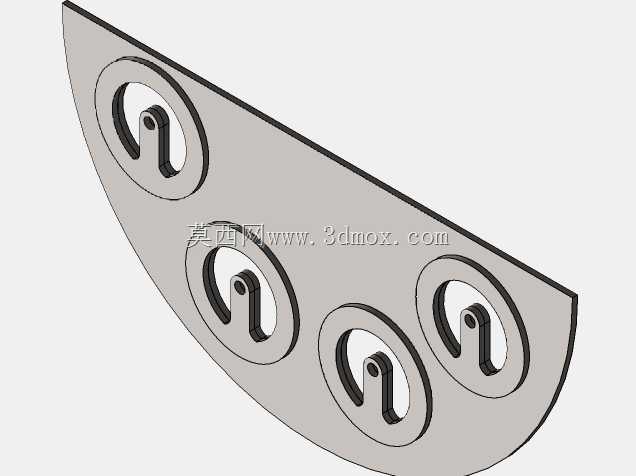

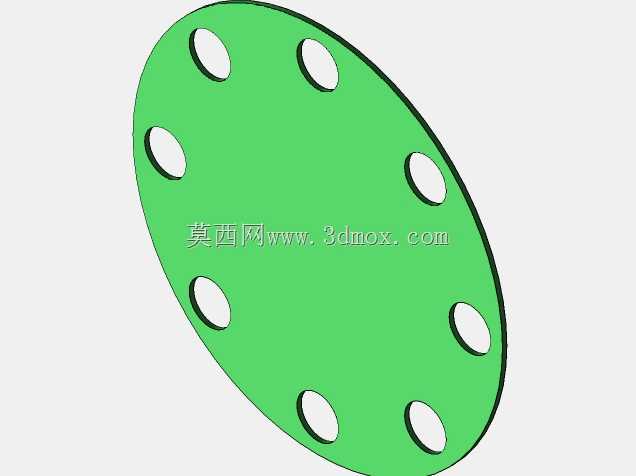

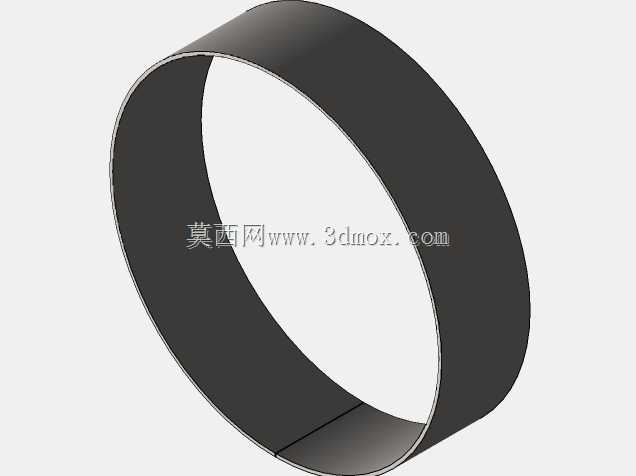

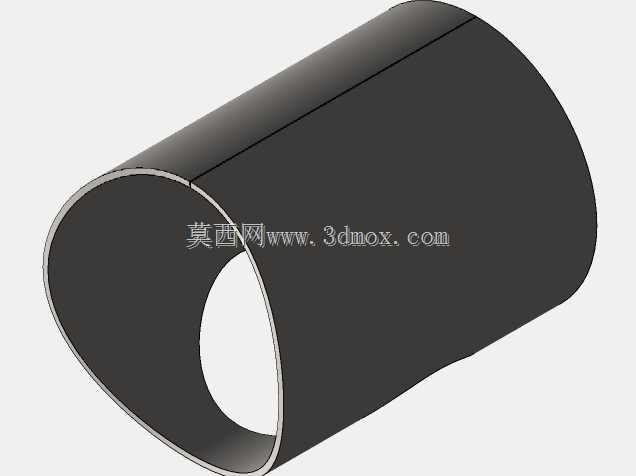

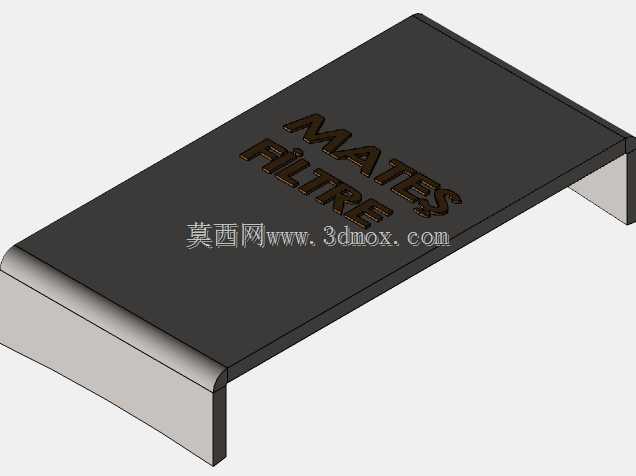

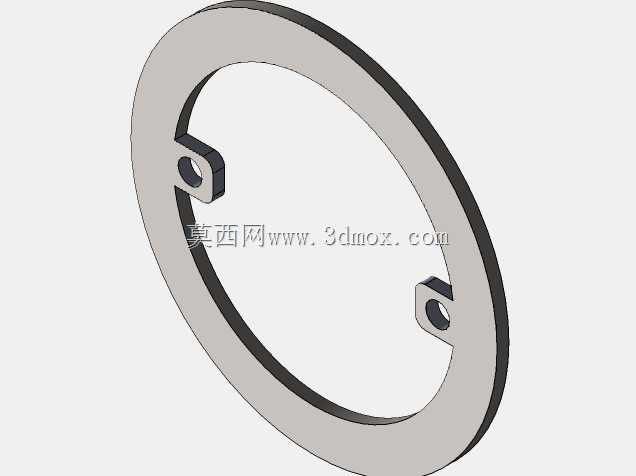

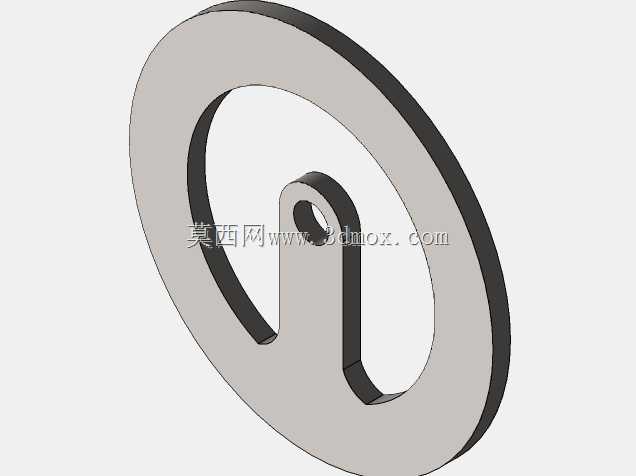

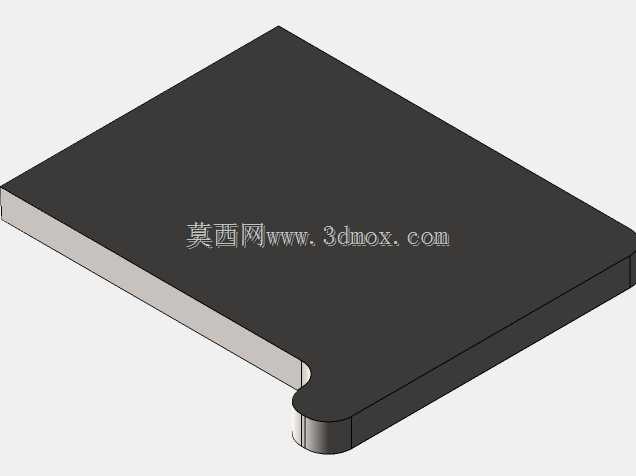

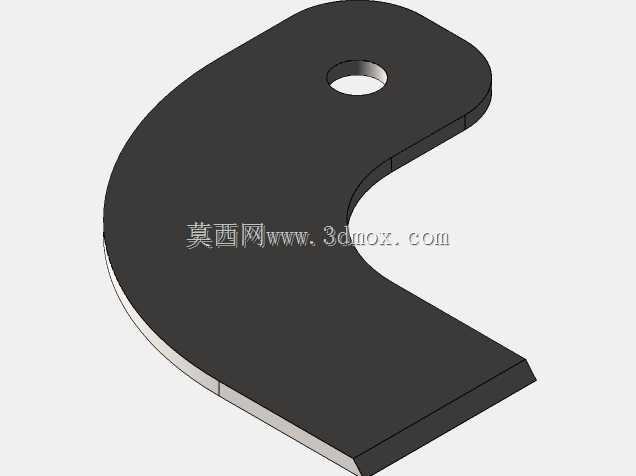

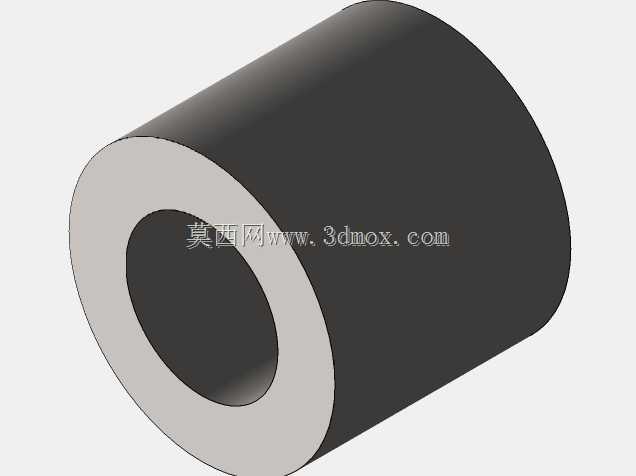

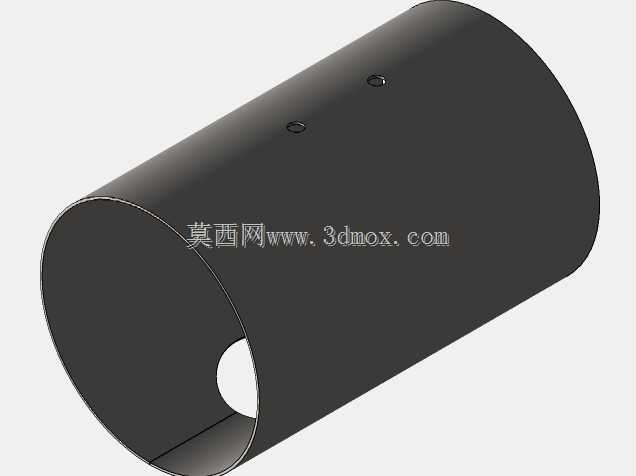

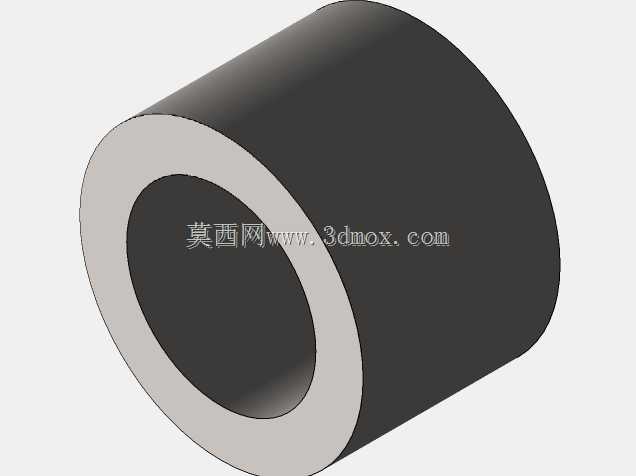

该卧式过滤水分离器主要面向工业流体处理场景设计，可广泛应用于石化输运管线、燃油加注系统、压缩空气管网、工业循环水处理等需要脱除介质中游离水分、固体杂质的作业环节，能够在连续化流体输送过程中完成介质净化，保障下游设备运行稳定性，避免含水含杂介质造成的管路堵塞、设备腐蚀、燃效降低等问题。设备核心功能依托重力沉降与拦截过滤双重作用实现，带压流体从端部法兰接口进入罐体内部后，流道突然扩张使得流速快速降低，密度较大的游离水滴与固体颗粒在重力作用下向罐体底部沉降，同时内部可适配不同精度的过滤内件，对悬浮态细小杂质与乳化态液滴进行拦截吸附，净化后的介质从另一端法兰接口流出，完成连续分离作业。设计阶段充分考虑现场安装与运维需求，整体采用卧式圆柱罐体搭配椭圆封头的经典压力容器结构，相较于立式结构拥有更低的安装重心，适配厂房高度受限的安装场景，罐体侧面预留多组仪表接口，可直接安装压力变送器、液位传感器、排污阀等附件，无需现场额外开孔加工。罐体顶部设置多组吊耳结构，满足设备吊装转运的受力需求，底部采用对称分布的立式支腿结构，支腿底部带安装底板，可通过地脚螺栓直接固定在设备基础或钢制机架上，安装边界清晰，预留的检修空间可满足端盖开启、内件更换的操作需求。罐体端部采用快开式盲板结构设计，无需拆卸整体管路即可完成内部过滤元件的更换与罐体内部清污作业，大幅降低日常运维的工作量与停机时长。进出料接口采用标准法兰连接形式，可直接匹配同压力等级的工业管线，无需额外制作转换接头，侧面的安装固定座可用于配套管线的支撑固定，避免管路载荷直接作用于罐体接口造成密封失效。整体结构受力均匀，承压稳定性好，可适配不同压力等级的流体处理工况，通过调整内部过滤元件的类型与精度，即可满足不同介质的净化分离需求，通用性较强。
