工业级普伦萨过滤系统成套装置结构设计

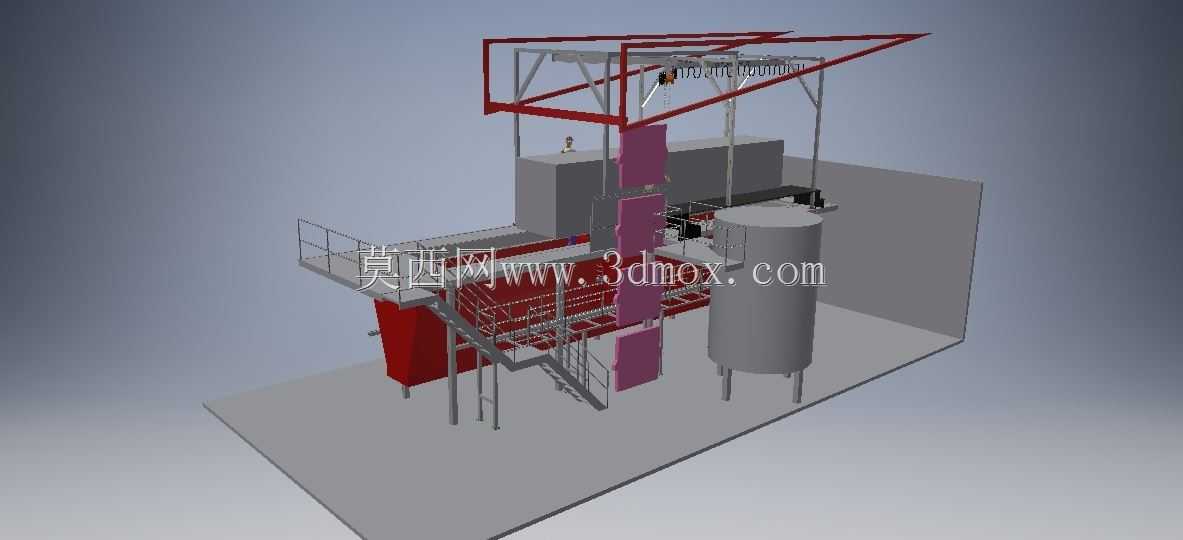

这套普伦萨过滤系统成套装置，主要面向工业流体处理场景设计，可广泛应用于化工原液杂质分离、市政供水深度净化、工业循环水除杂、冶金浸出液固液分离等作业场景，承担介质中不同粒径固体颗粒物截留、流体纯度提升的核心功能，能有效保障后端工艺设备不受杂质磨损、管路不被颗粒物堵塞，延长整套生产系统的连续运行周期。整套装置采用模块化集成设计思路，将过滤核心罐体、操作检修平台、物料输送管路、辅助支撑结构整合为统一整体，减少现场安装时的零散部件拼接工作量，同时兼顾日常运维的操作便利性。核心过滤罐体采用立式圆柱结构设计，底部设置多根支腿作为支撑，可将罐体整体抬升离安装基面预留足够的排渣、管路接驳空间，罐体顶部预留介质输入、检修人孔接口，侧面设置过滤后清液输出、压差检测接口，可根据实际过滤精度需求适配不同规格的过滤内芯，满足不同流量、不同杂质含量的流体处理需求。配套的操作检修平台采用型钢焊接成型框架结构，平台表面铺设防滑踏步板，周边设置安全防护栏杆，侧面搭配斜向踏步楼梯，运维人员可通过楼梯直达平台区域，完成过滤组件更换、设备状态巡检、阀门操作等作业，平台框架同时承担部分管路的固定支撑作用，将输送管路沿钢架布局排布，避免管路悬空晃动带来的应力损伤。装置顶部设置的悬挑钢架结构，可配套小型起吊设备，用于过滤内芯、重型配件的吊装转运，降低运维作业的人力消耗。整套装置的安装边界充分考虑工业厂房的常规空间限制，整体长宽尺寸适配标准工业车间的设备预留空位，高度方向预留足够的吊装操作余量，各部件之间的间距满足安全操作规范要求，管路走向避开人员通行通道，同时预留足够的阀门操作空间，无需额外改造现场空间即可完成就位安装。设计过程中充分考虑不同工况的适配性，钢架结构做了防腐防锈处理，可适配潮湿、轻度腐蚀的作业环境，罐体与钢架的连接位置采用柔性减震结构，减少流体输送过程中产生的振动传导，降低设备运行的噪音影响。
