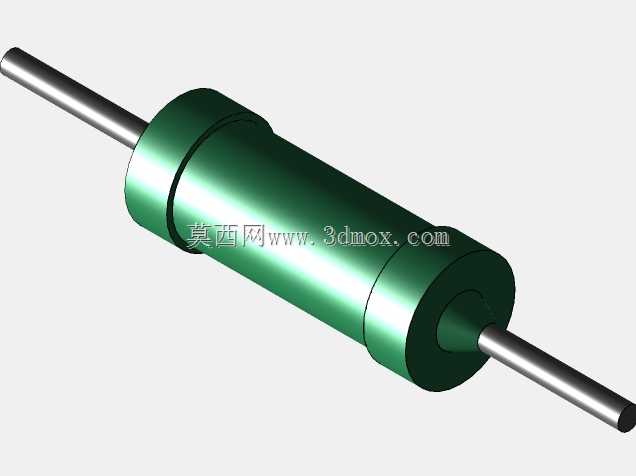

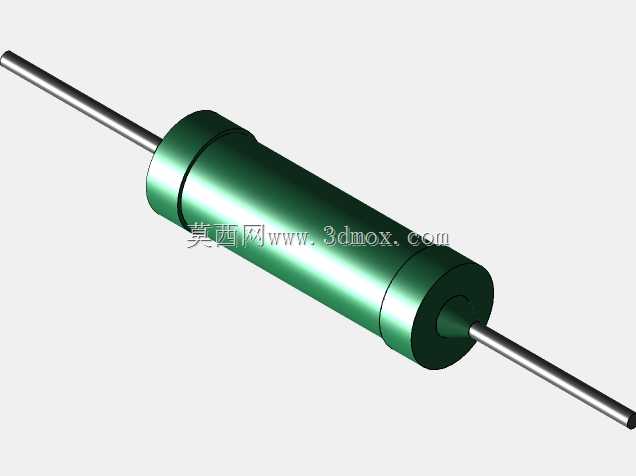

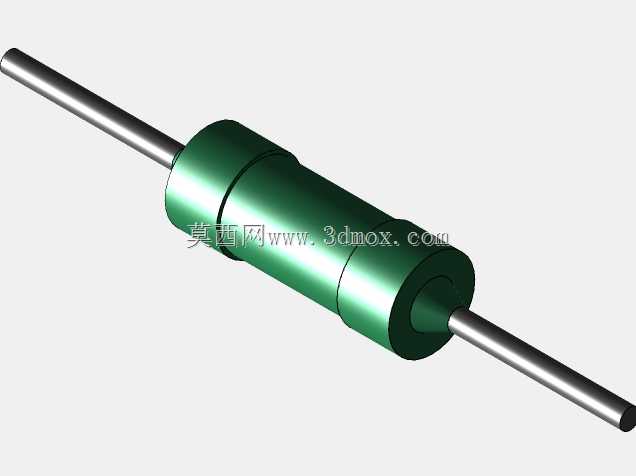

该模型还原的是轴向引线式穿通电阻的完整三维结构,这类电阻是电子电路领域应用极为广泛的基础无源元件,在消费电子、工业控制板卡、汽车电子模块、通信设备主板等场景中承担着限流、分压、负载匹配、信号衰减等核心作用,是保障电路稳定运行不可或缺的基础元器件。从实际用途来看,这类穿通电阻可适配波峰焊、手工焊等多种PCB组装工艺,两端的金属引线能够直接插入印制板的对应安装孔完成焊接固定,也可根据电路布局需求弯折引线调整安装姿态,适配不同密度的板卡排布要求。从功能特性来看,该结构的电阻采用密封式陶瓷外壳封装,内部电阻芯被完全包裹在绿色绝缘封装体内,能够隔绝外界潮气、粉尘以及轻度机械外力的侵蚀,具备稳定的电气性能与较长的使用寿命,两端金属引线与内部电阻芯采用压接加焊接的连接方式,可保证电流导通的可靠性,避免接触不良引发的电路故障。从设计思路来看,模型完全还原了实物的比例结构,中部的封装主体为等径圆柱结构,两端过渡段做了圆弧收窄处理,既能够保证封装内部有足够的空间容纳电阻芯与连接结构,也可以减少封装材料的用量,控制元件整体重量。两端的圆柱形金属引线直径统一,伸出长度符合常规电子元件的引线规范,在实际应用中,该类电阻的安装边界主要由引线间距、封装主体直径决定,常规同规格产品的封装直径在3-8mm区间,引线总长度在15-30mm区间,安装时仅需要在PCB上预留对应间距的插孔,同时保证封装主体与周边元件留有不小于1mm的安全间隙,即可避免焊接时的热影响以及使用中的短路风险。模型完整呈现了电阻的外部轮廓细节,封装表面的质感、金属引线的金属光泽都做了对应还原,能够用于电路装配模拟、教学演示、产品渲染展示等多种场景,帮助设计人员提前预判元件在整机中的排布合理性,也能让初学者直观理解这类基础电子元件的外形结构特征。
