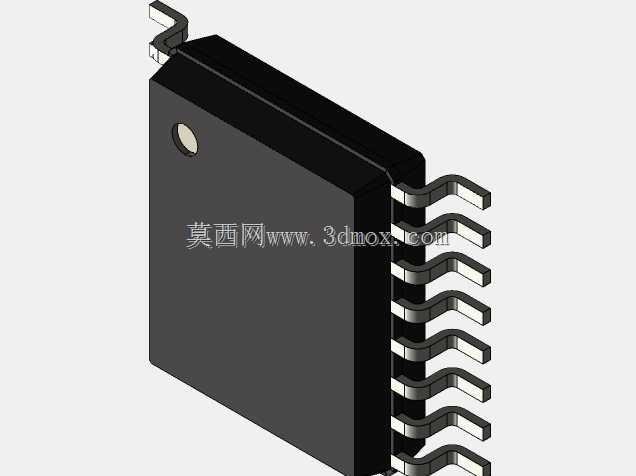

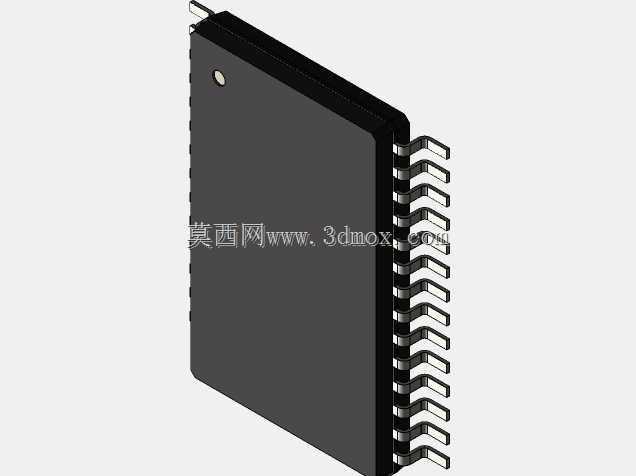

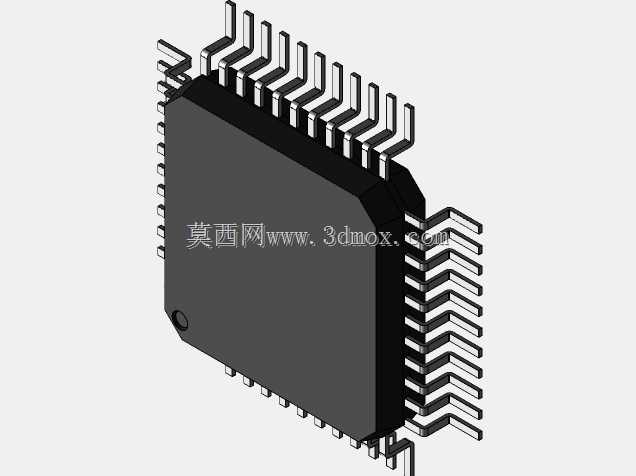

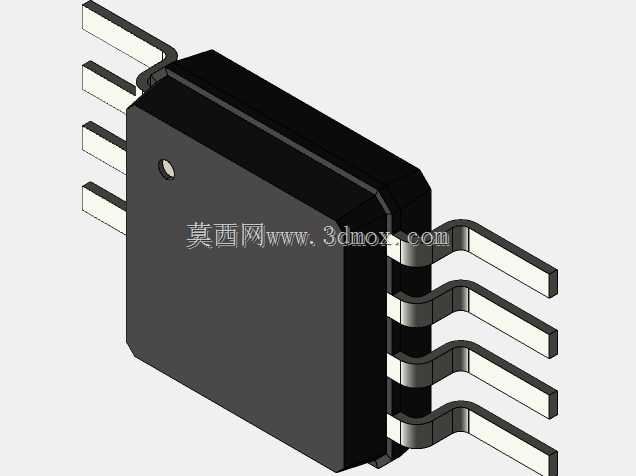

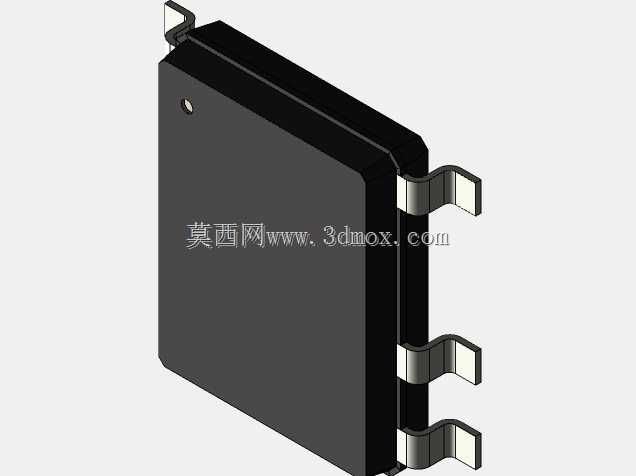

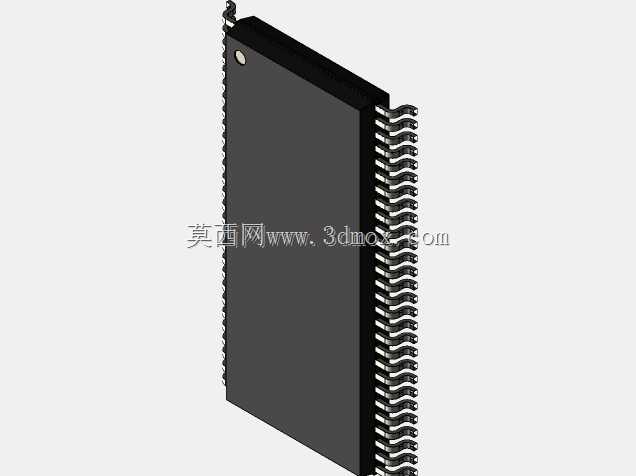

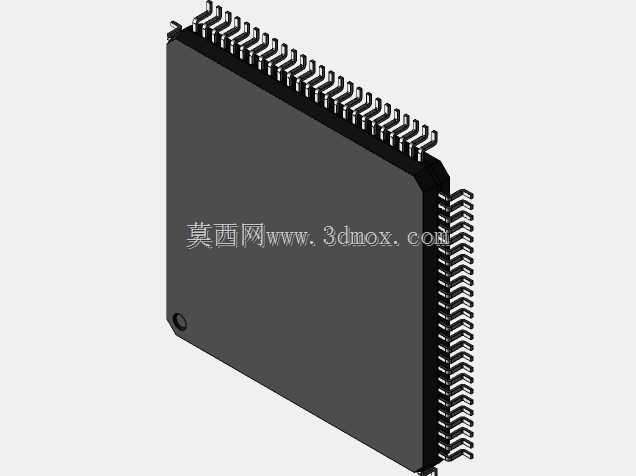

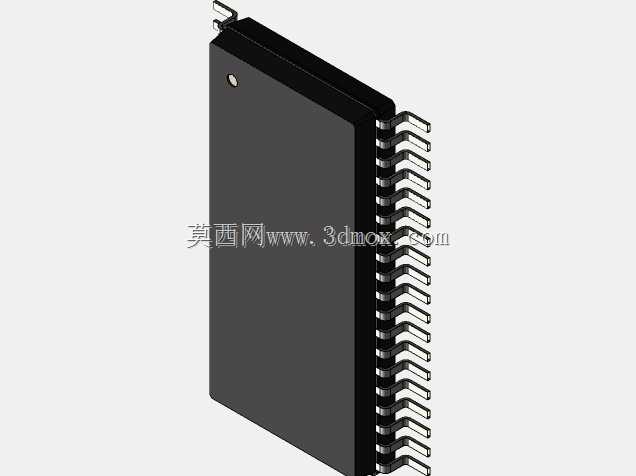

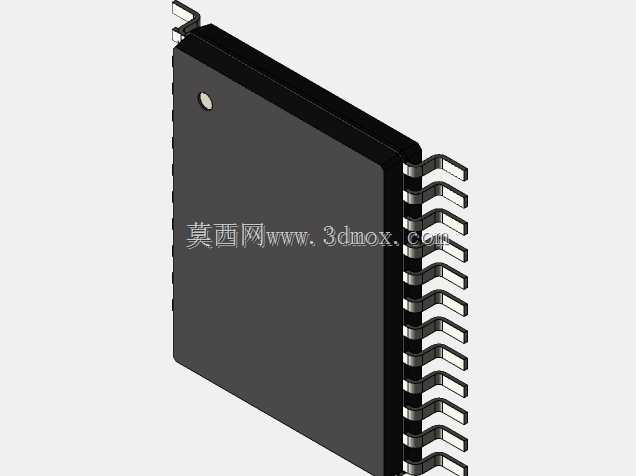

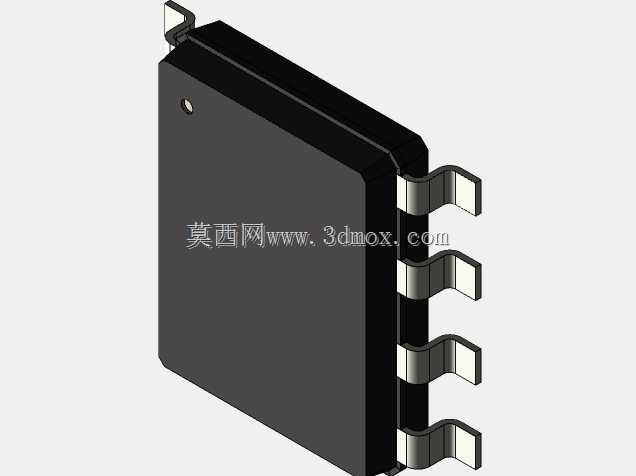

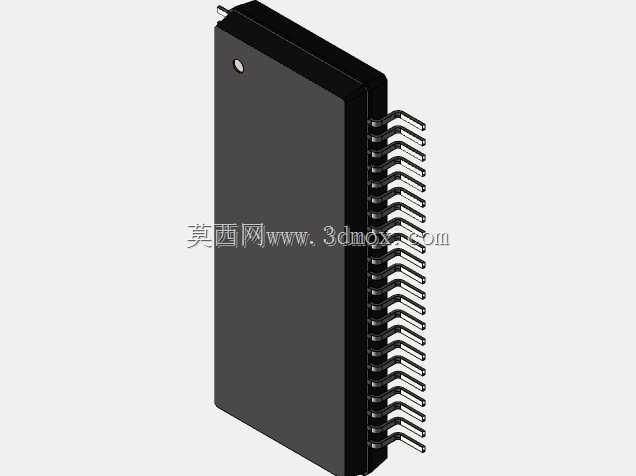

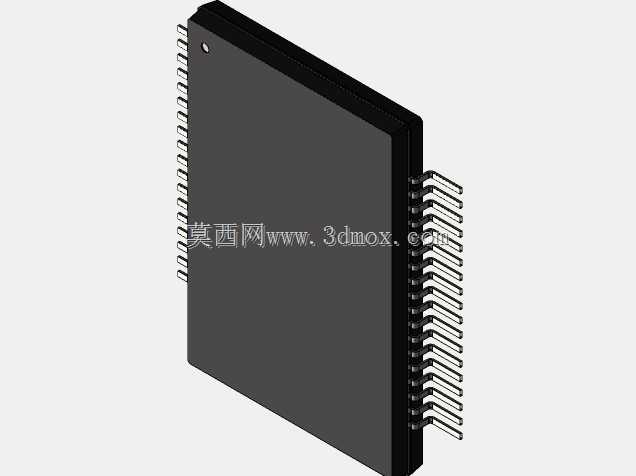

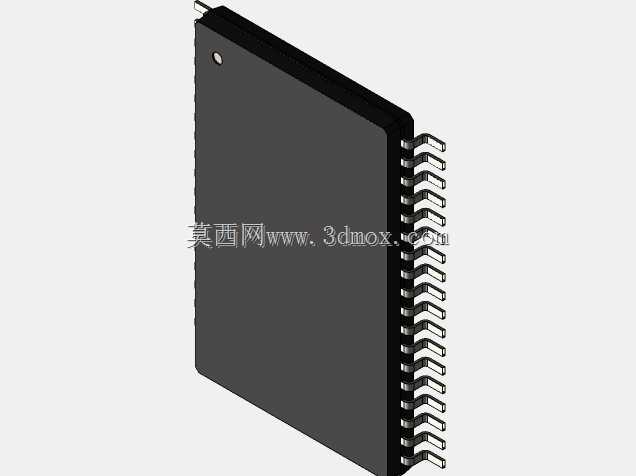

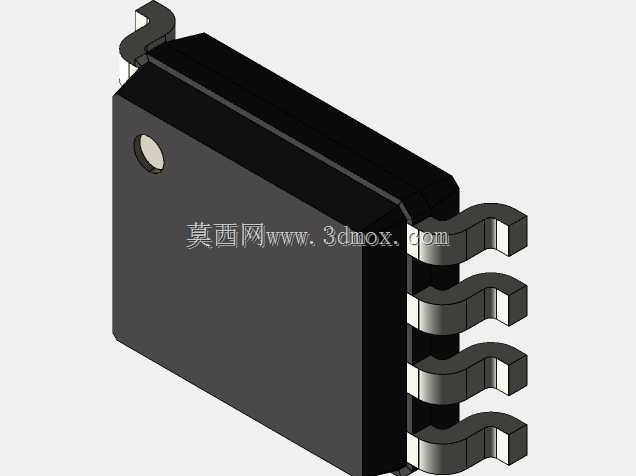

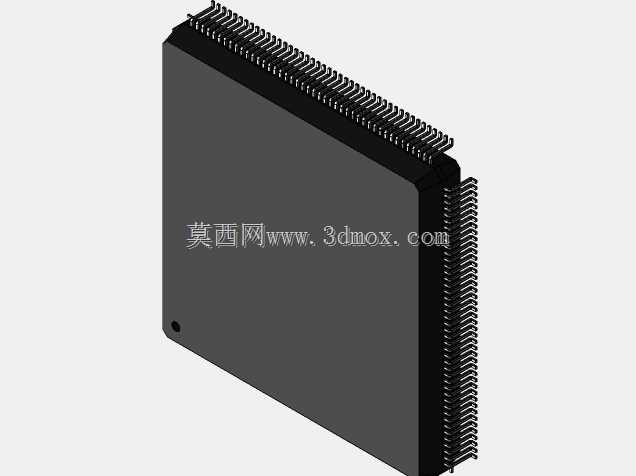

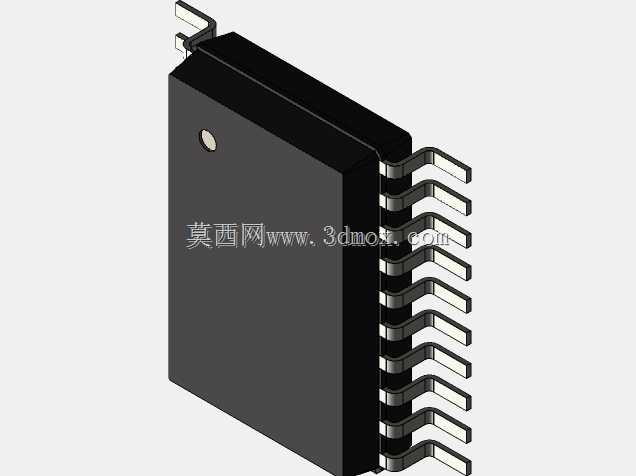

表面贴装型集成电路封装三维结构

这款表面贴装型集成电路封装结构，是现代电子制造领域应用极为广泛的基础元器件载体，主要服务于消费电子、工业控制、汽车电子、通信设备等多类电路板组装场景，承担着芯片物理防护、电气连接、信号导通、散热传导的核心作用。在实际生产应用中，这类贴片封装器件完全适配SMT自动化表面贴装生产线，可通过高速贴片机完成精准拾取、对位、贴装，配合回流焊工艺实现与PCB焊盘的可靠焊接，相比传统直插封装能够大幅缩减电路板占用面积，提升整机产品的集成度，适配当下电子产品轻薄化、小型化的设计趋势。

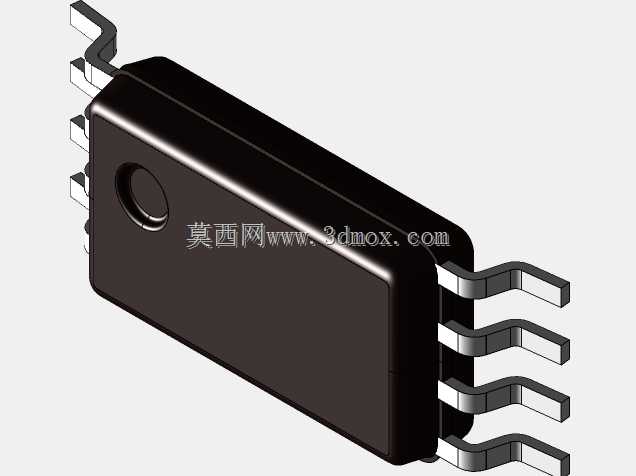

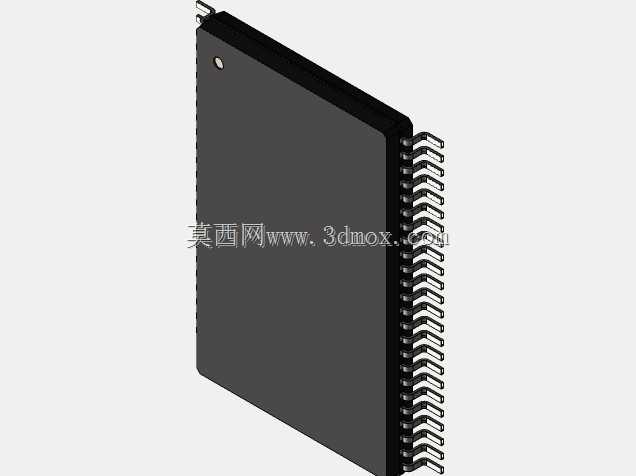

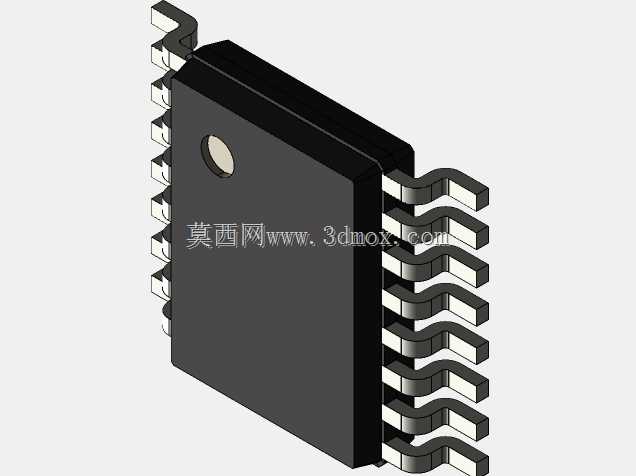

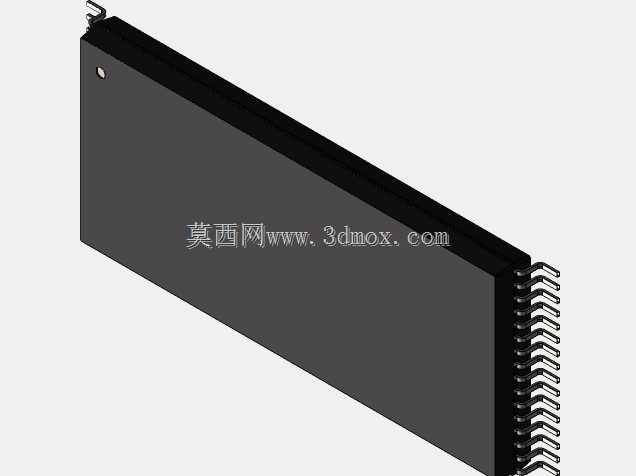

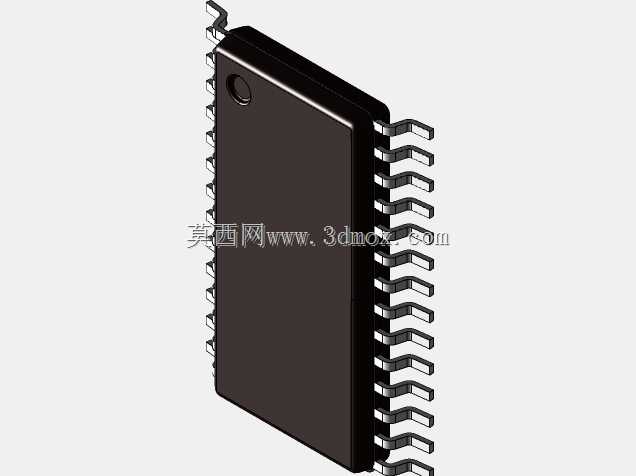

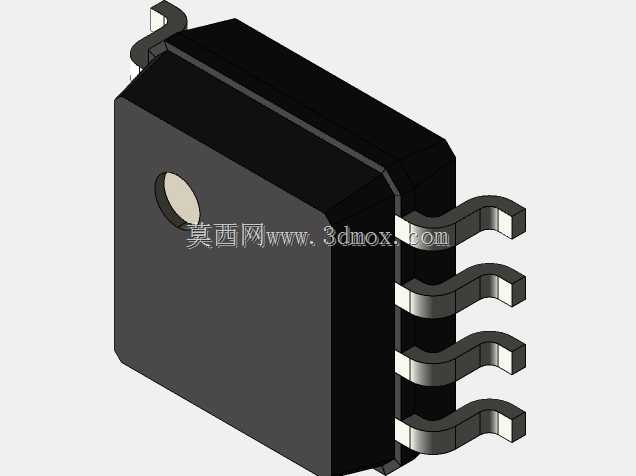

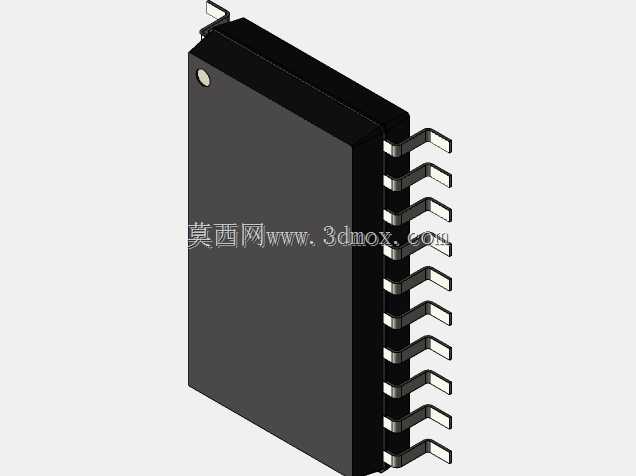

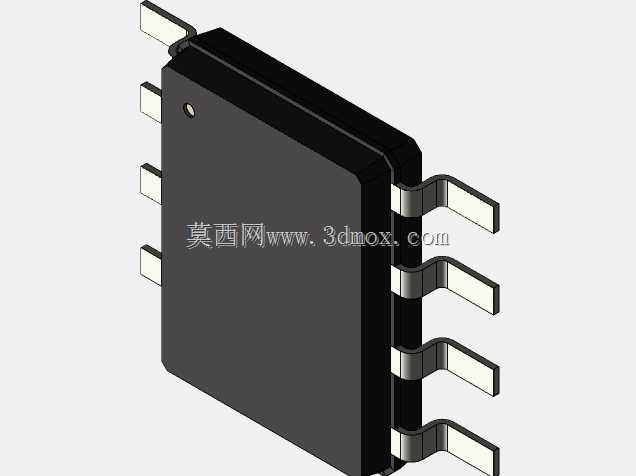

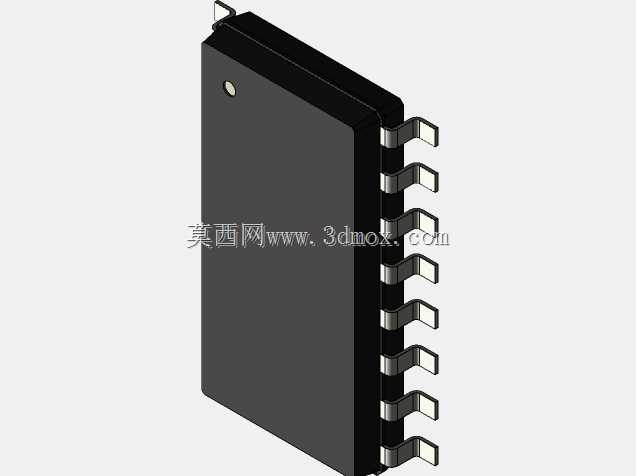

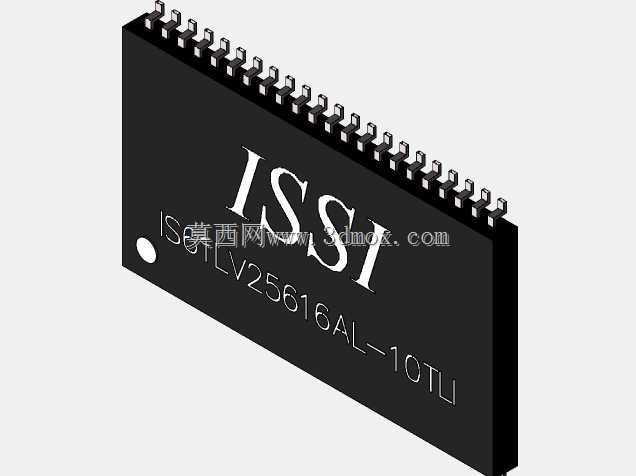

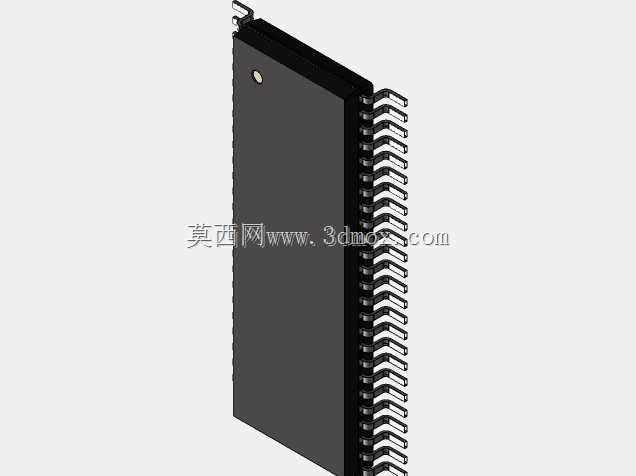

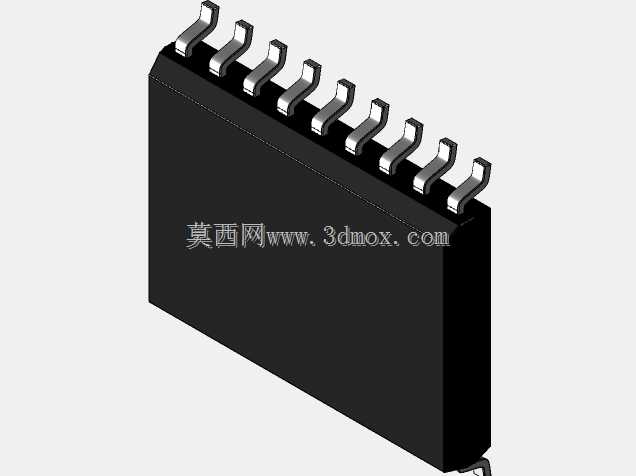

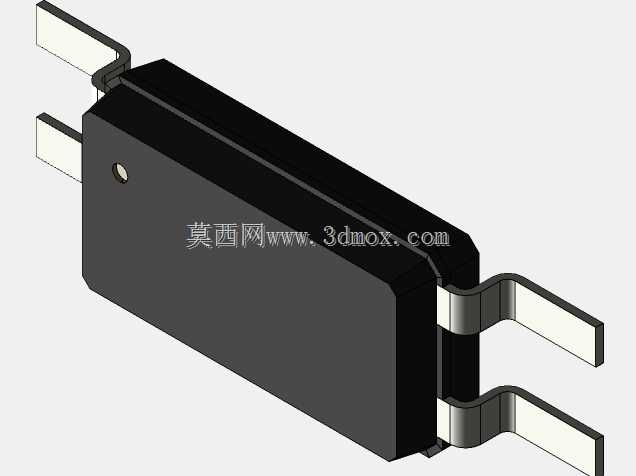

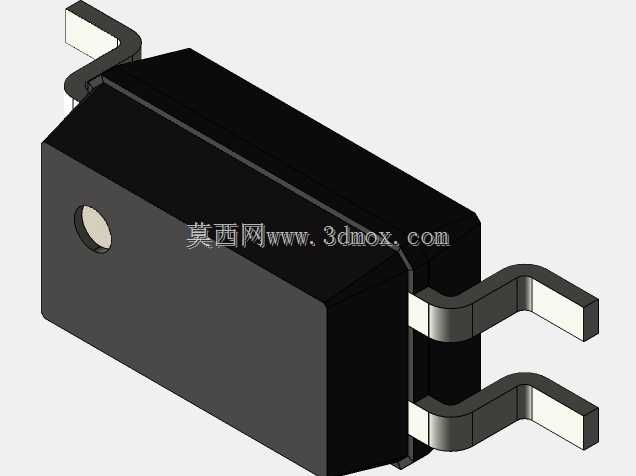

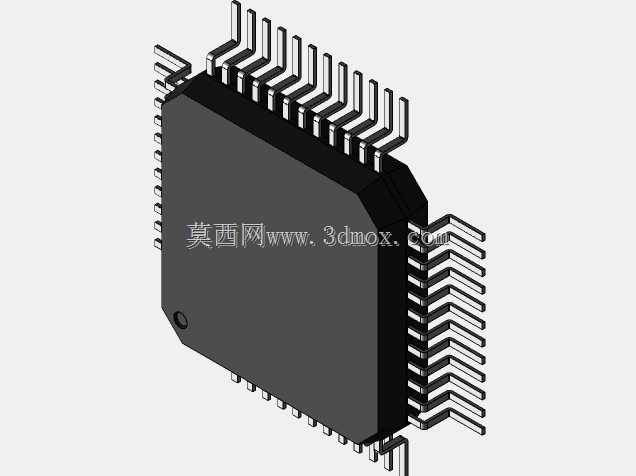

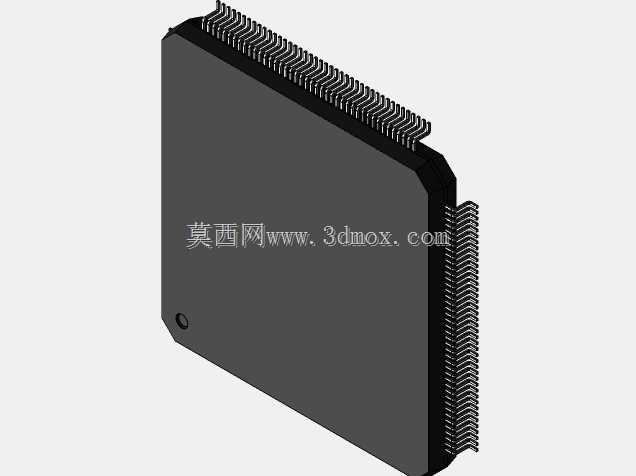

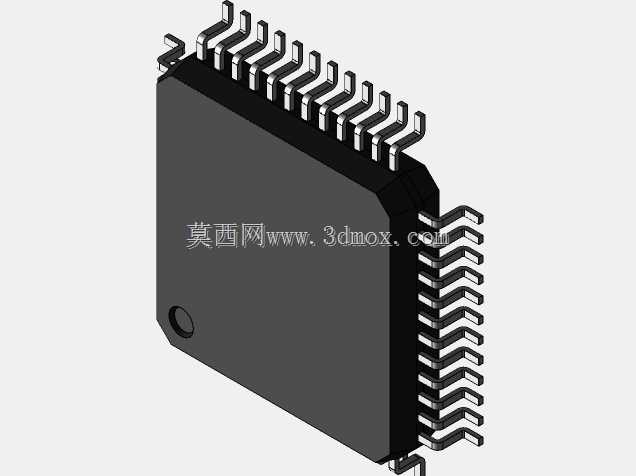

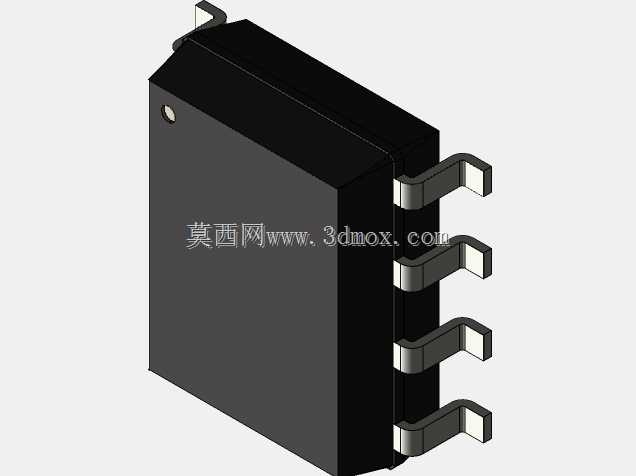

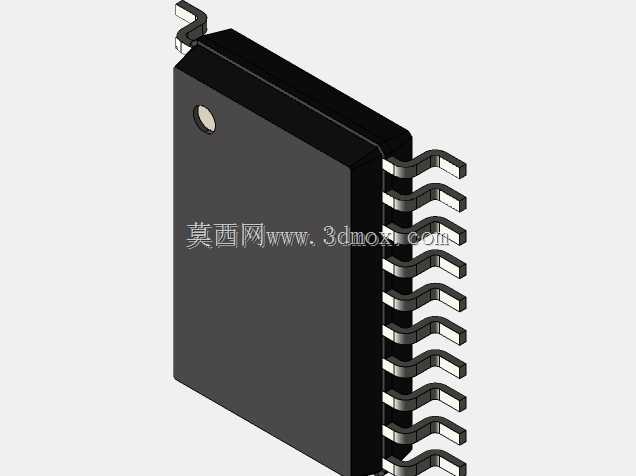

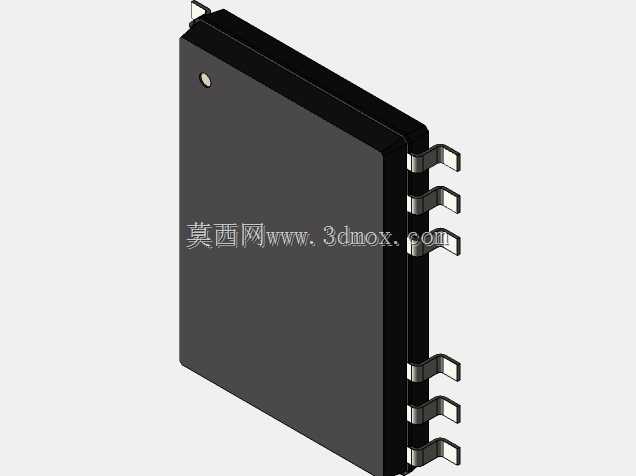

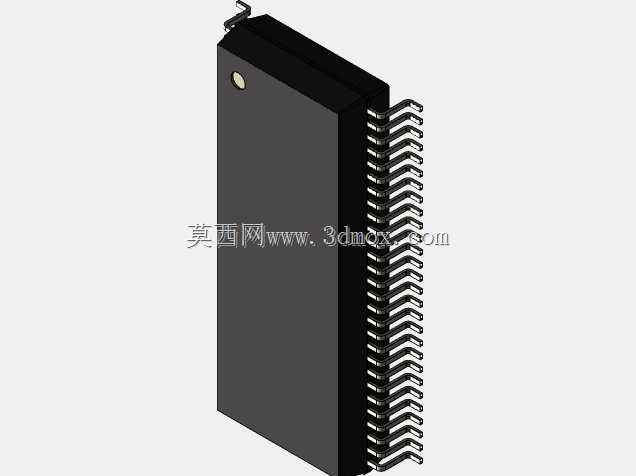

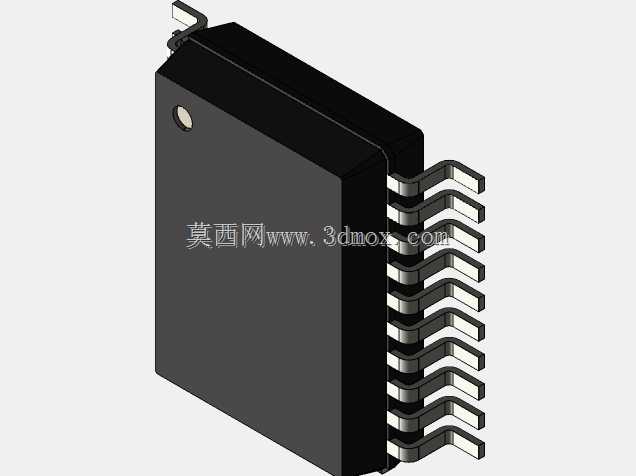

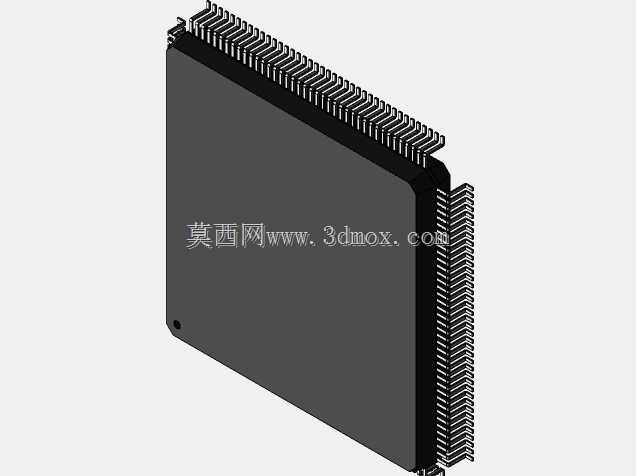

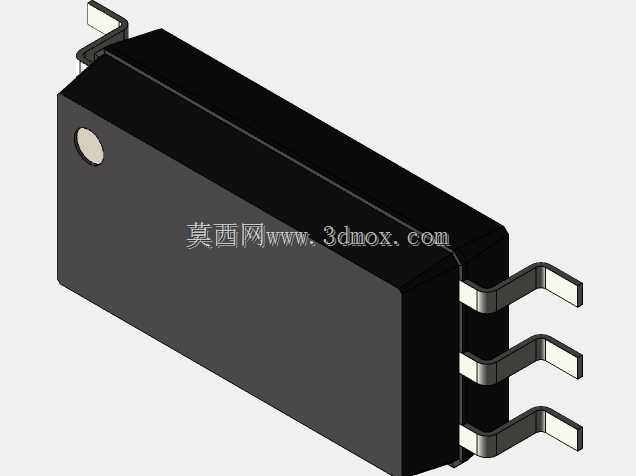

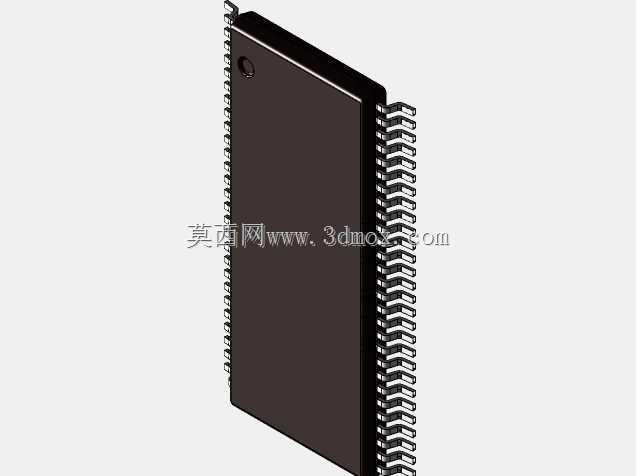

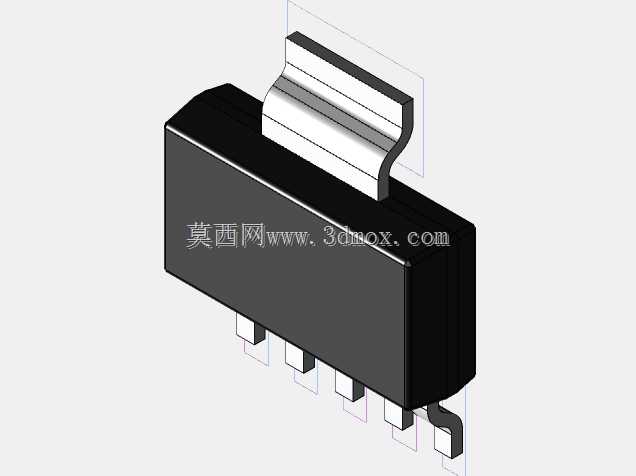

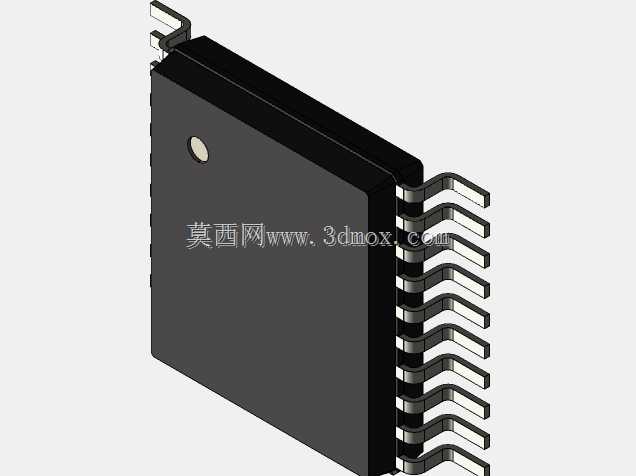

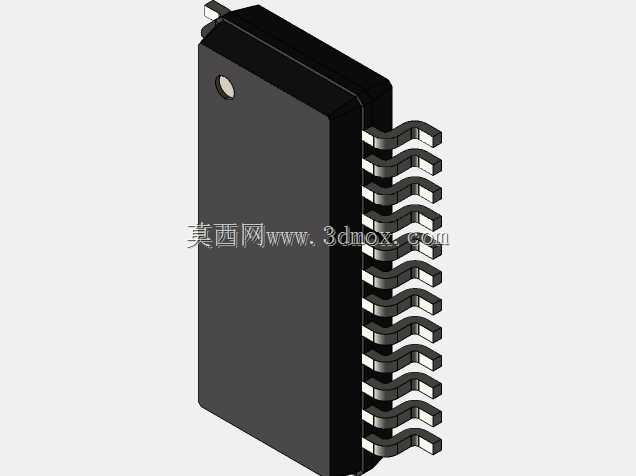

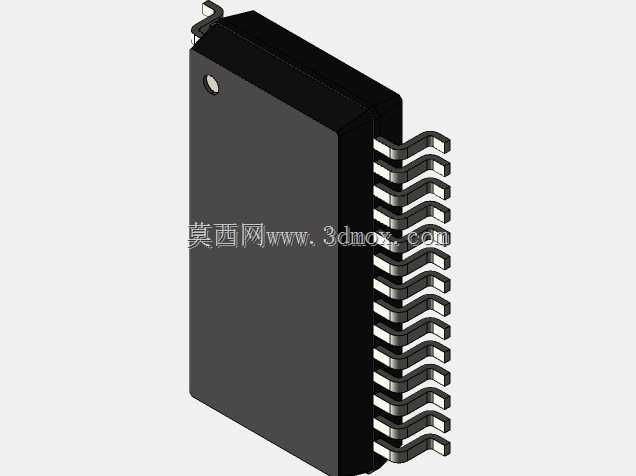

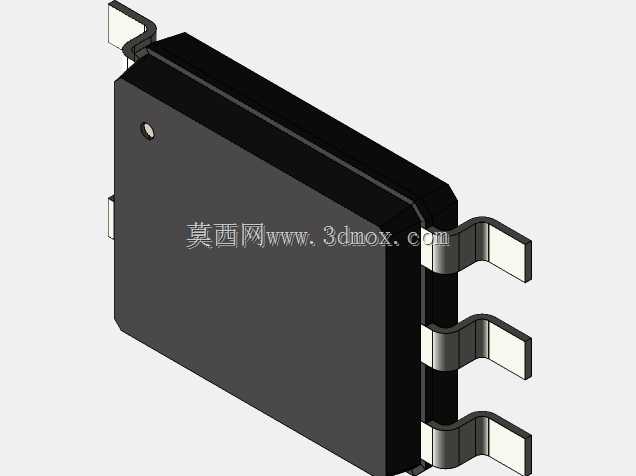

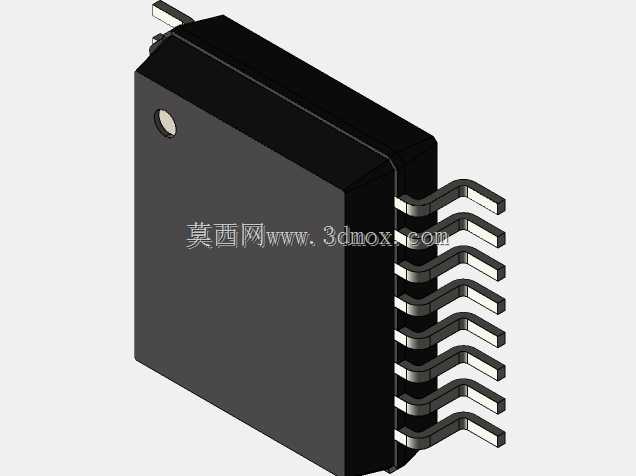

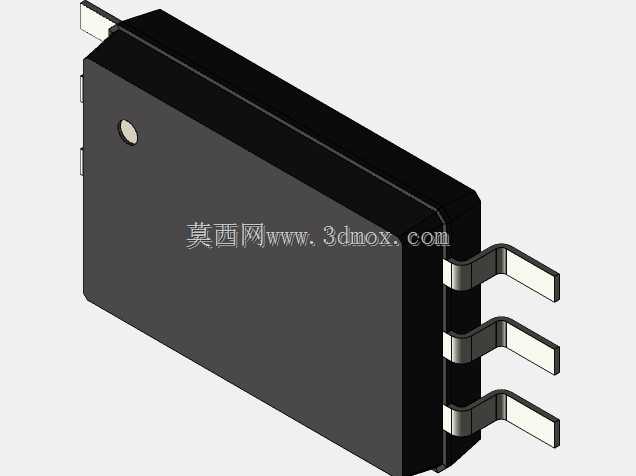

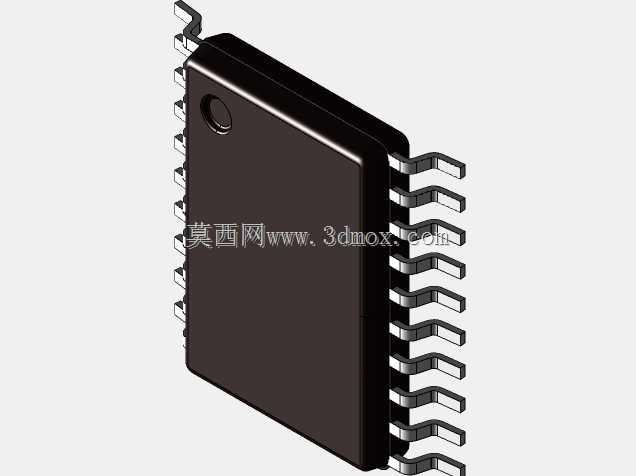

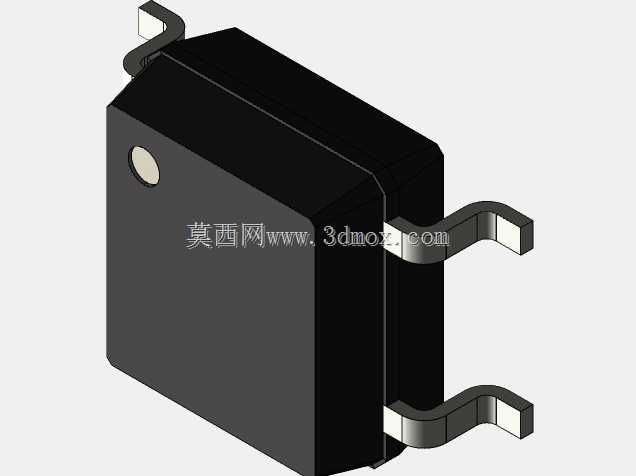

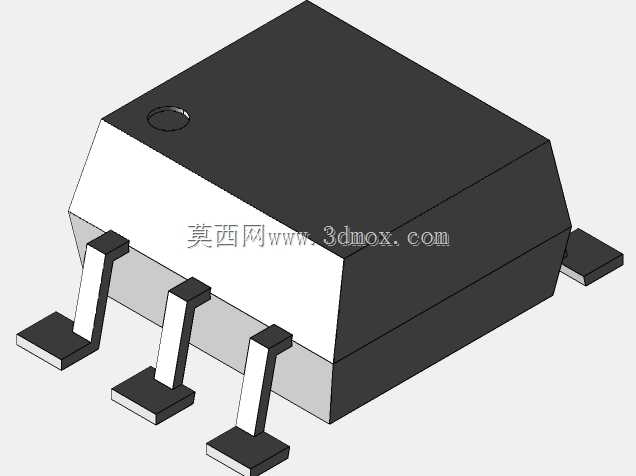

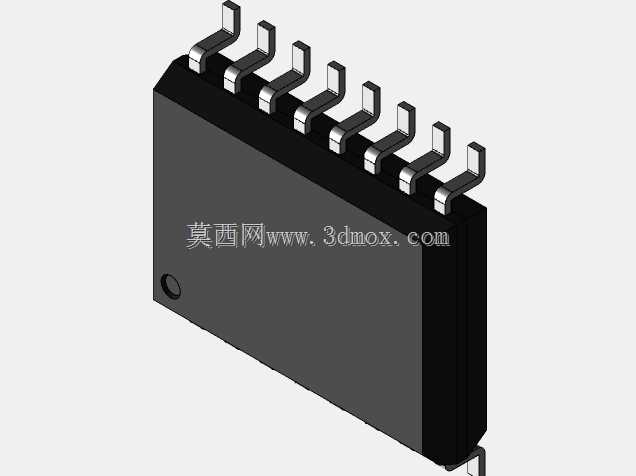

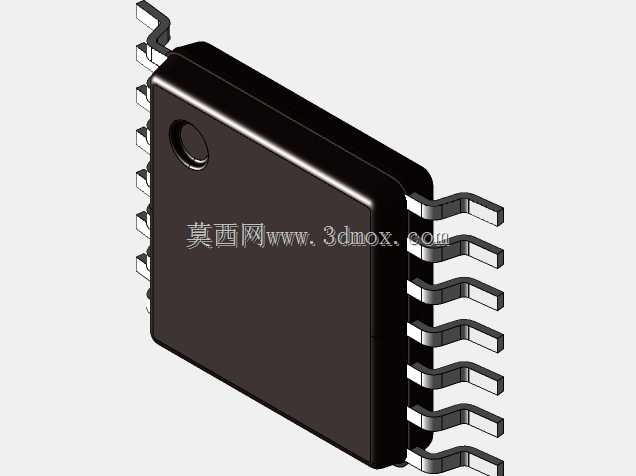

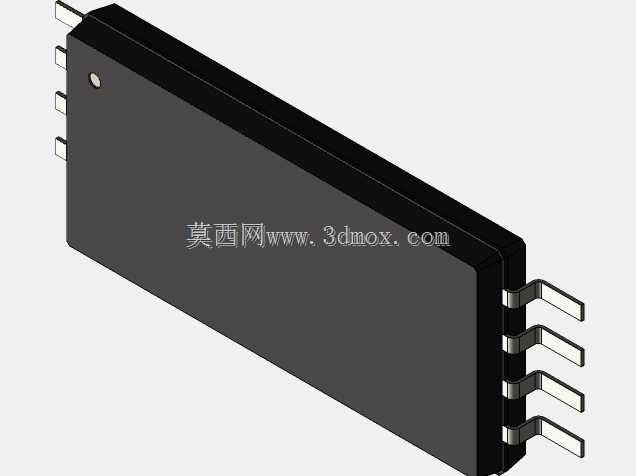

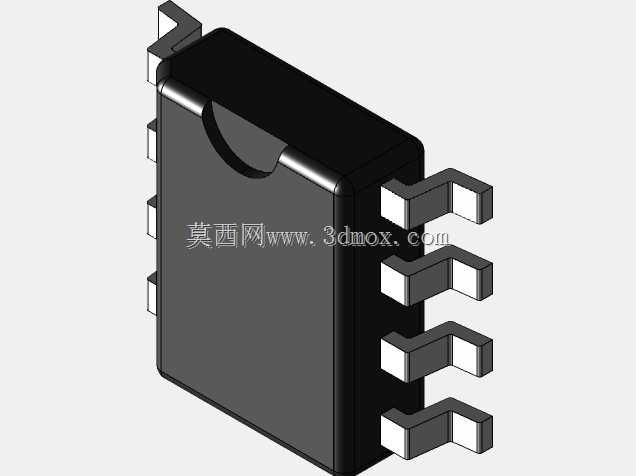

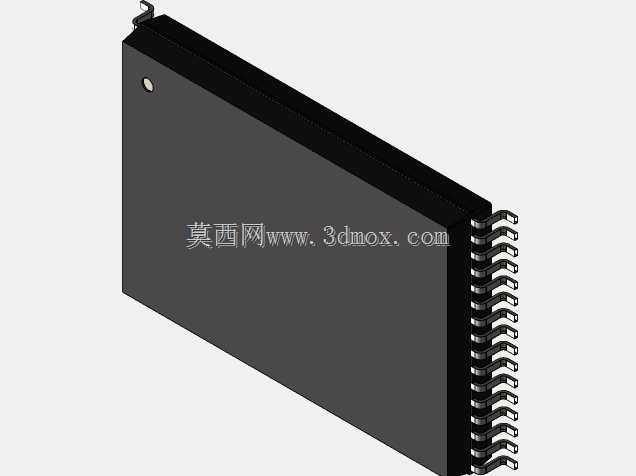

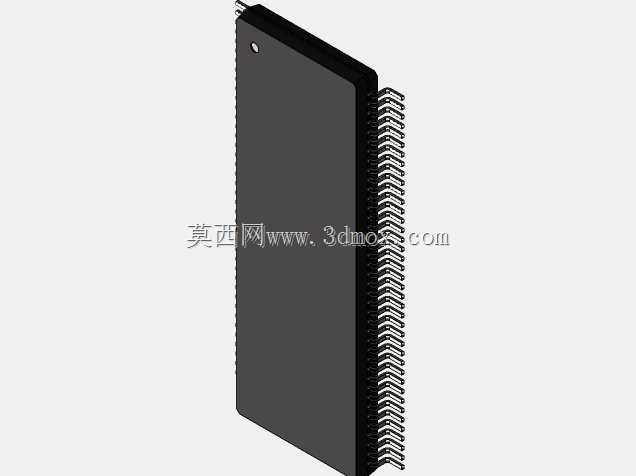

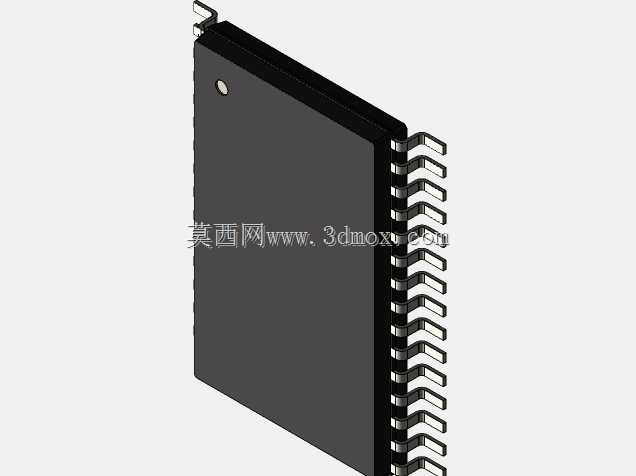

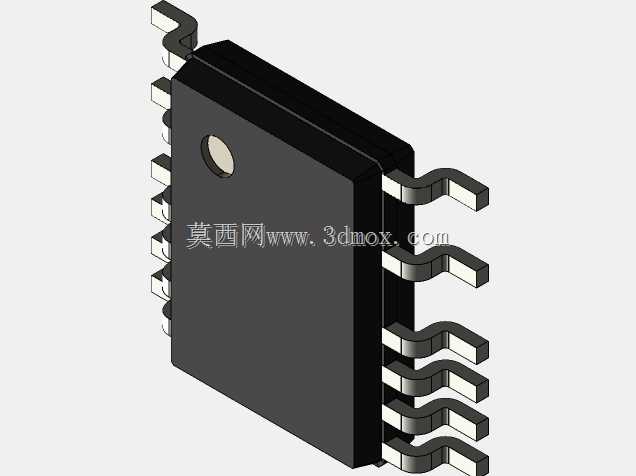

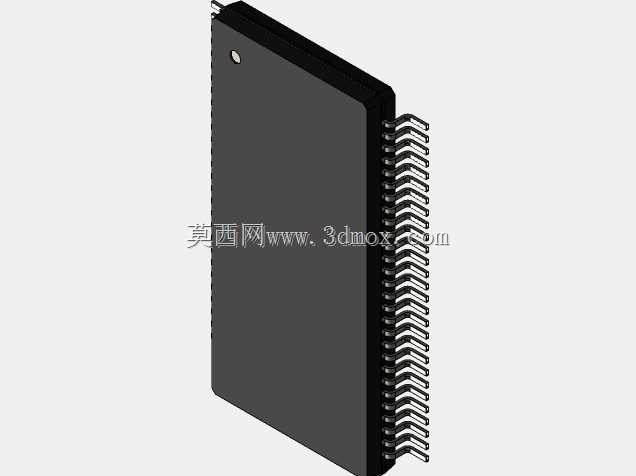

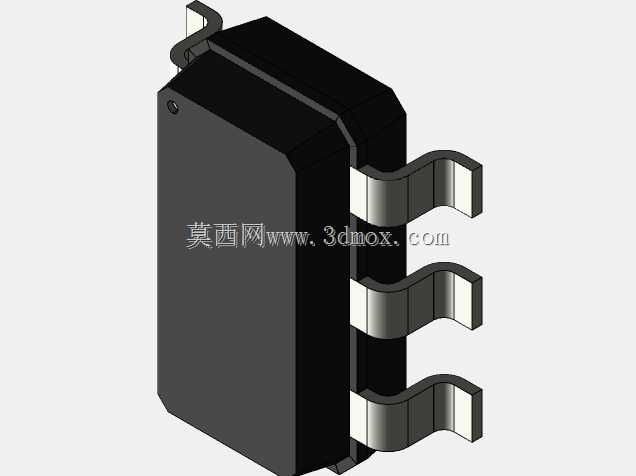

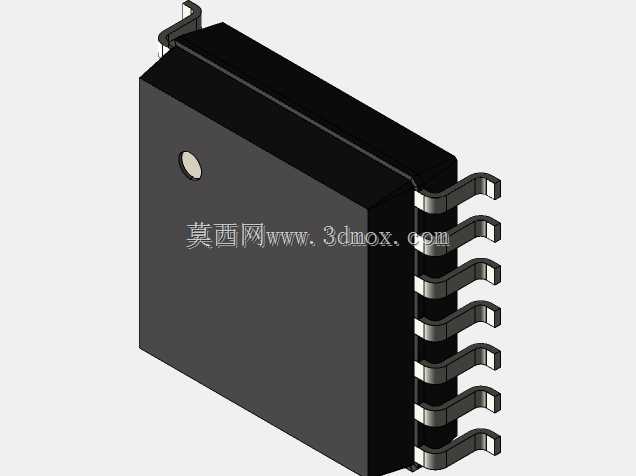

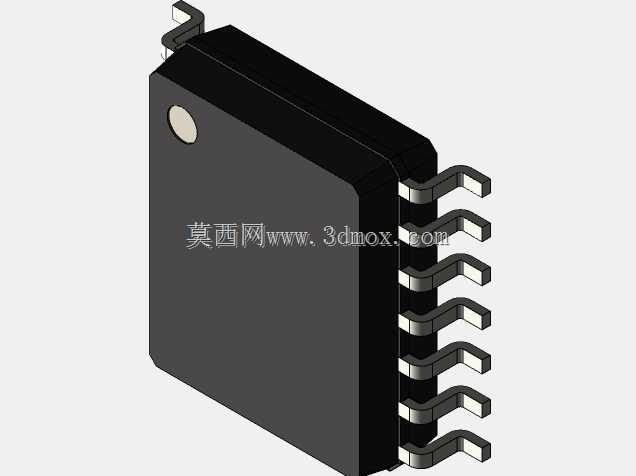

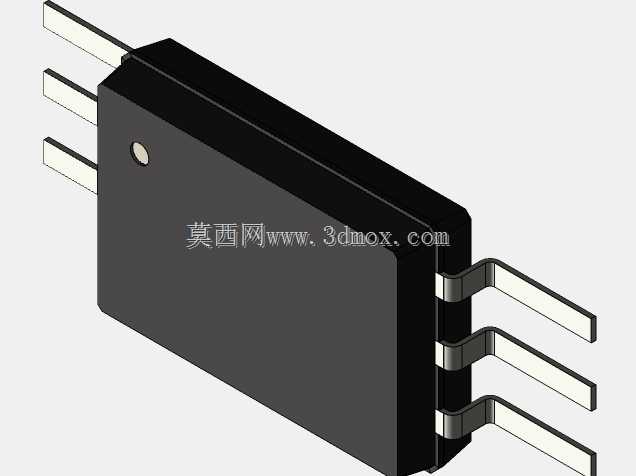

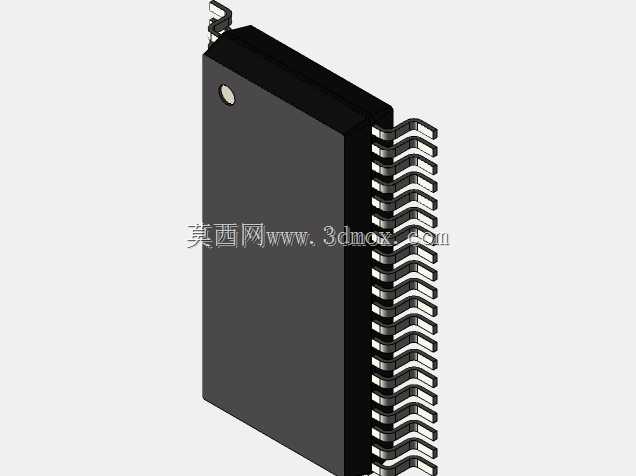

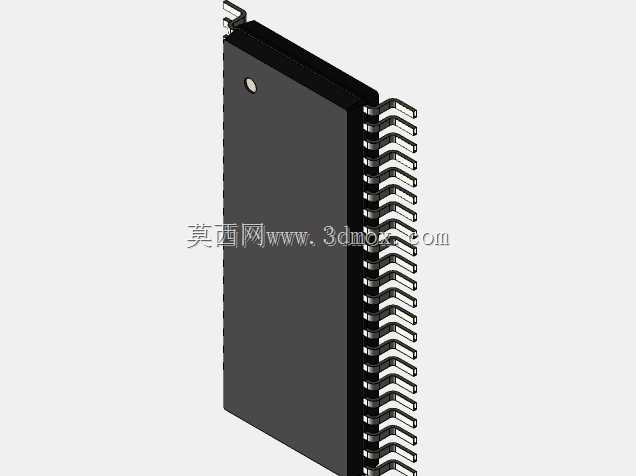

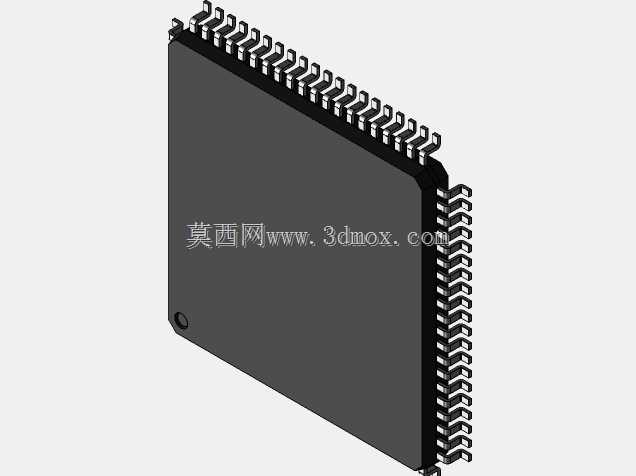

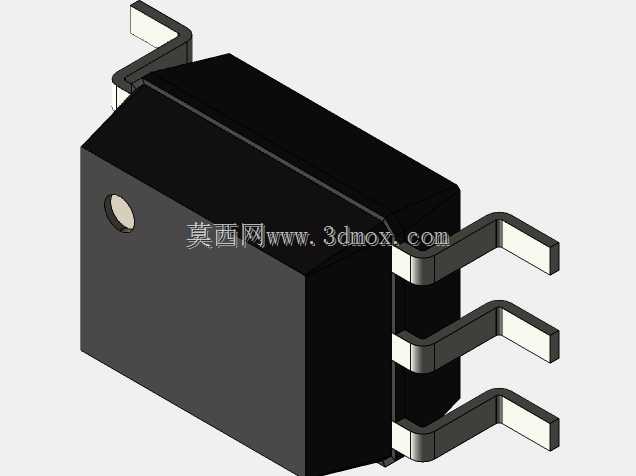

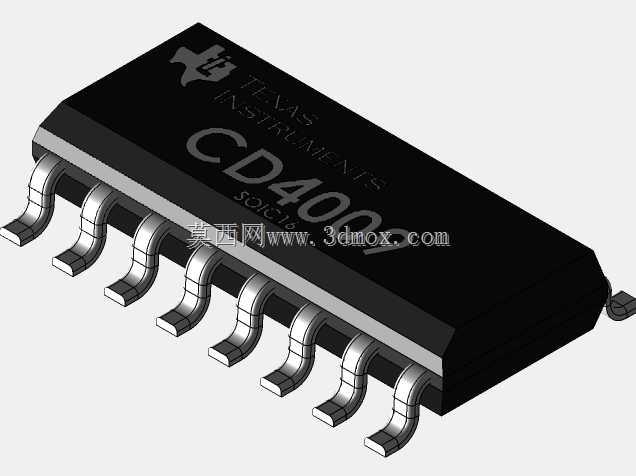

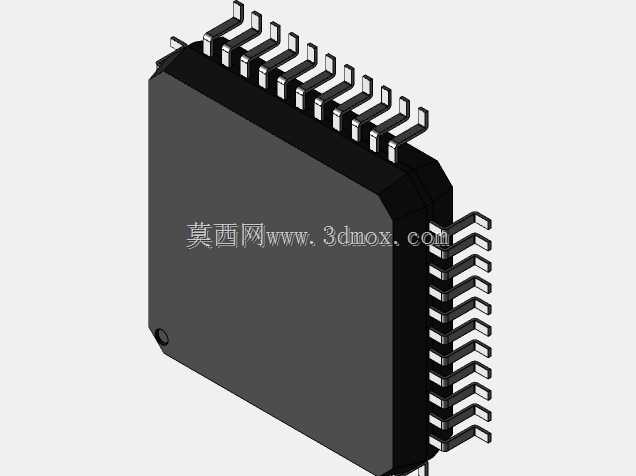

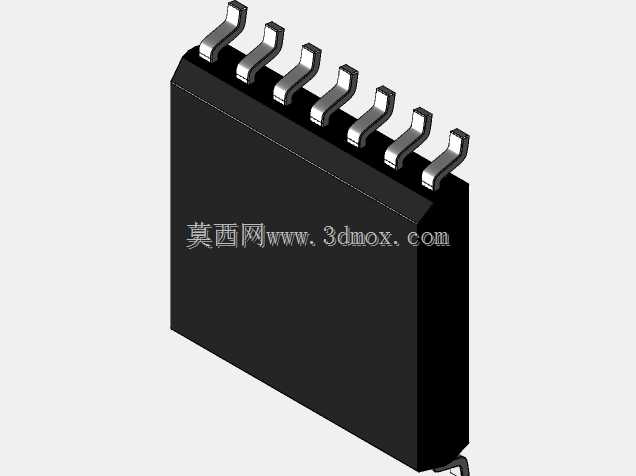

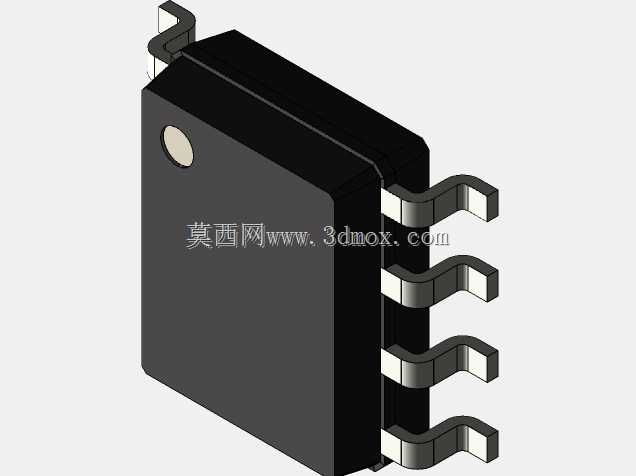

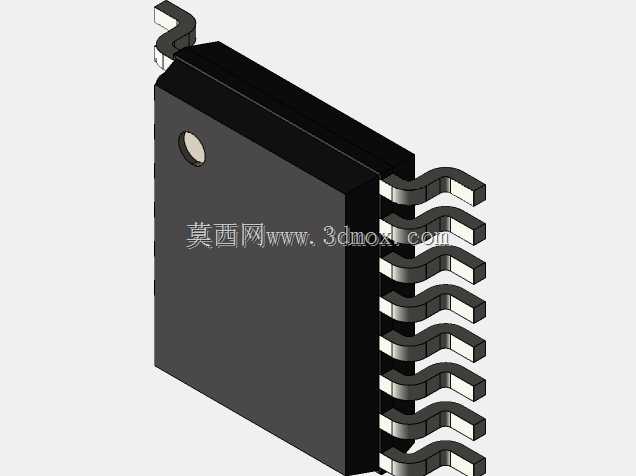

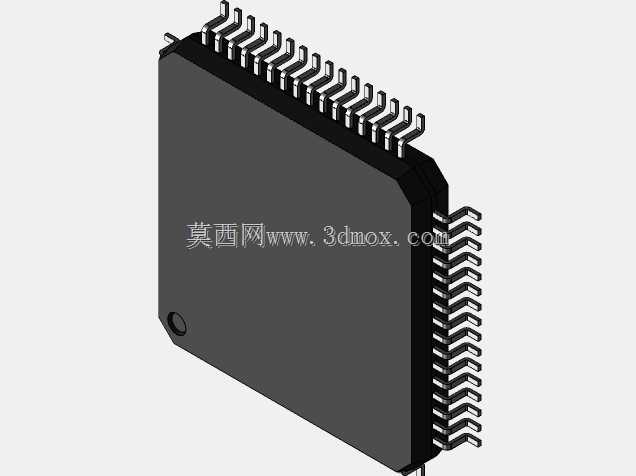

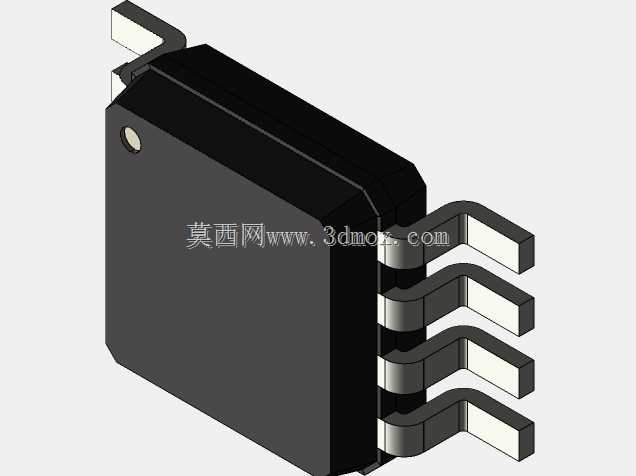

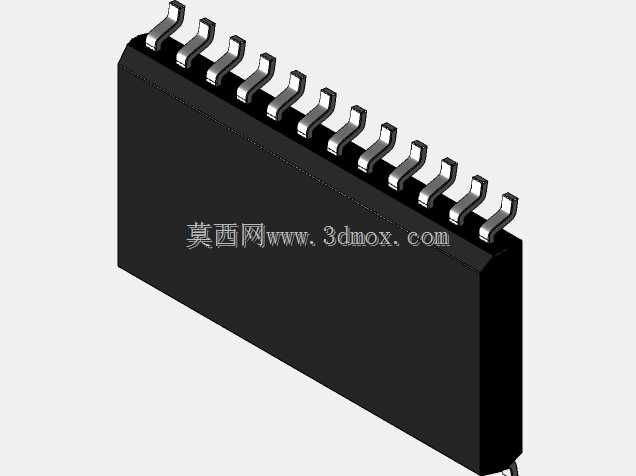

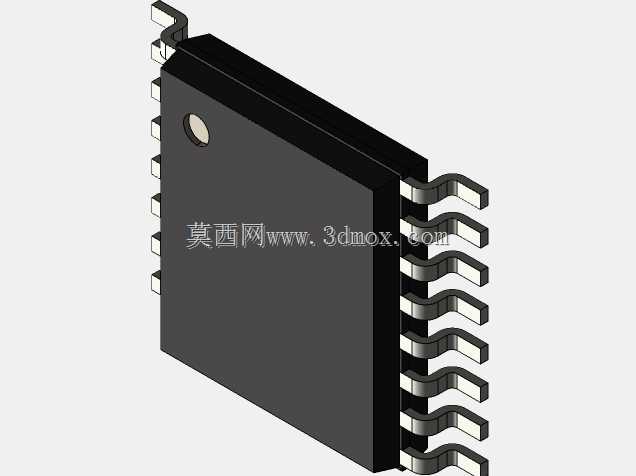

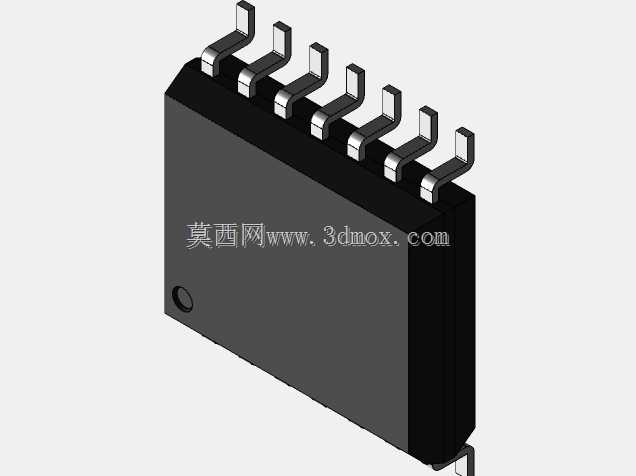

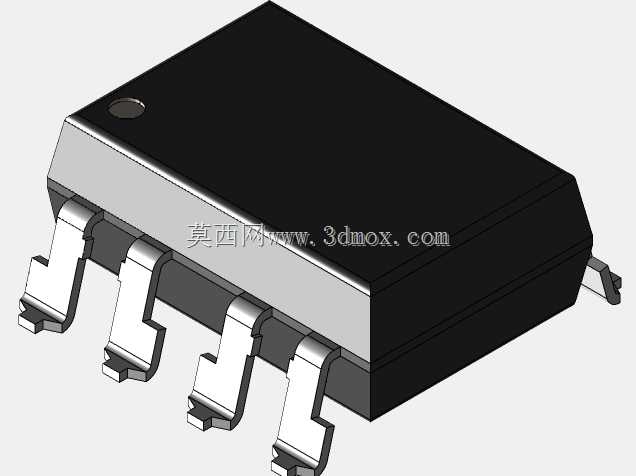

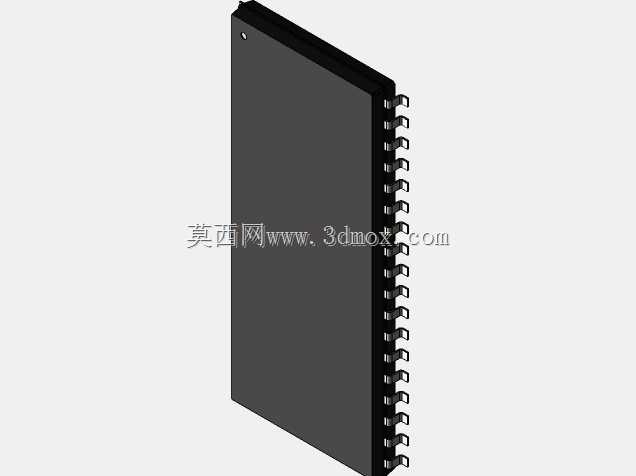

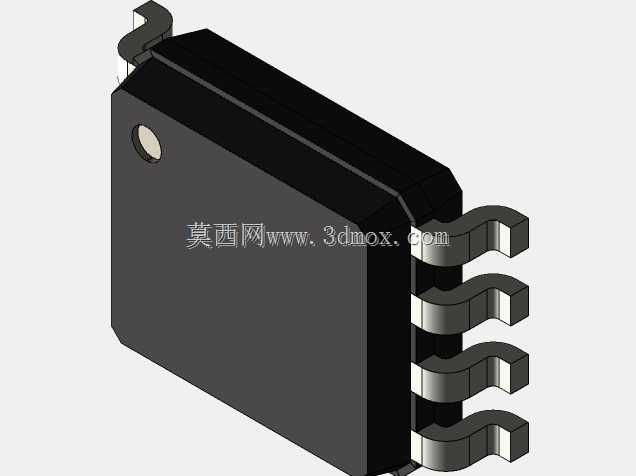

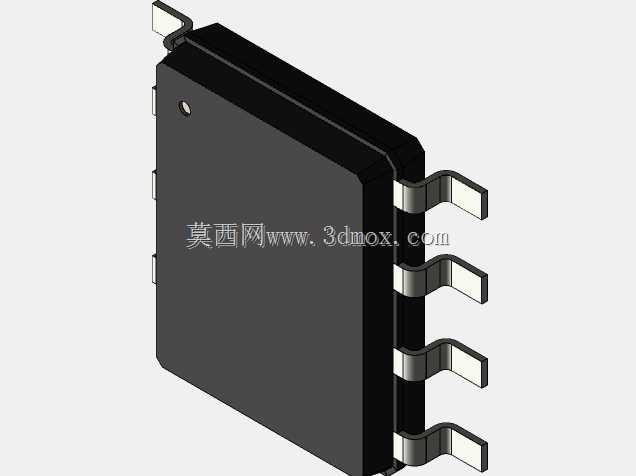

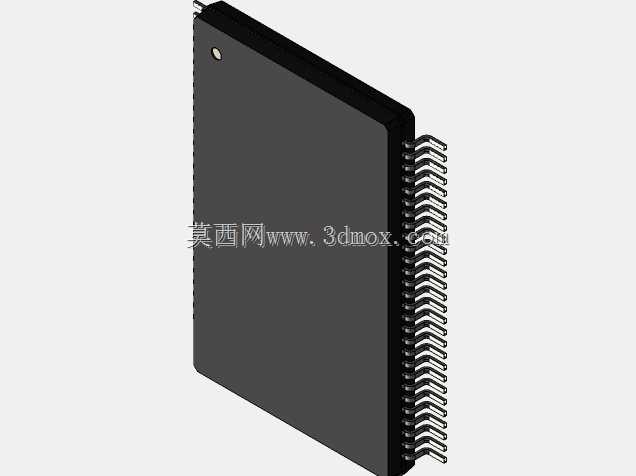

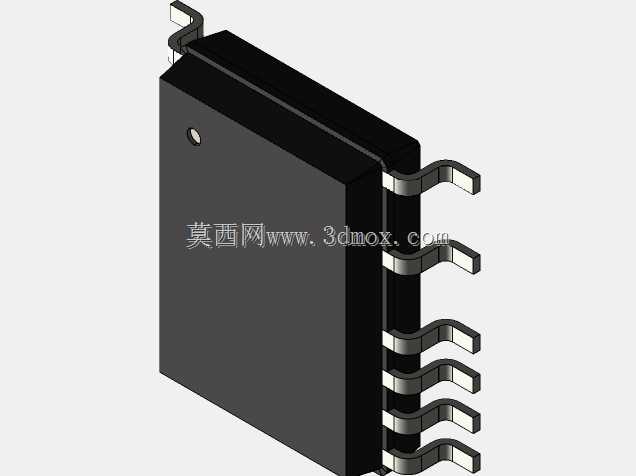

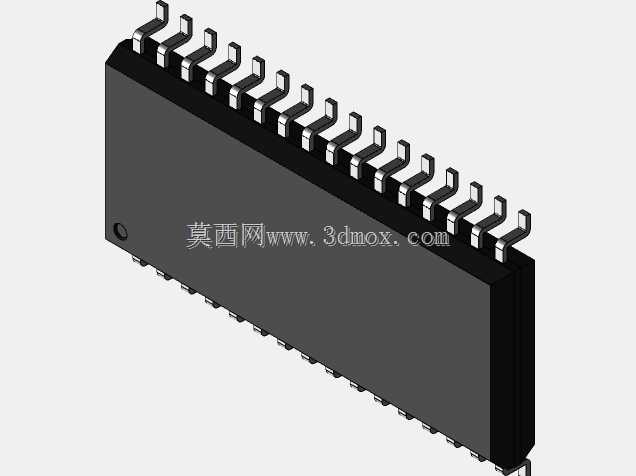

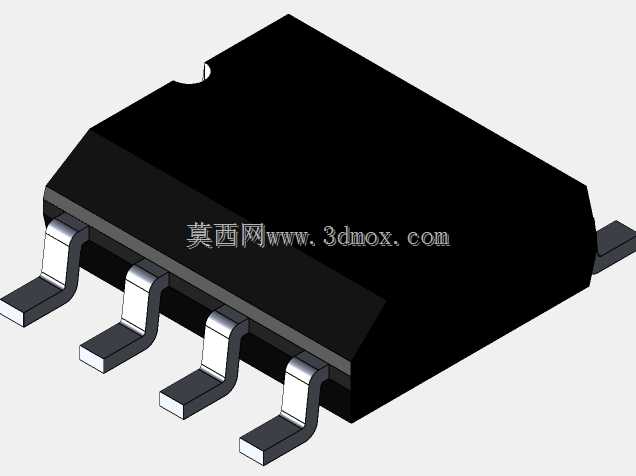

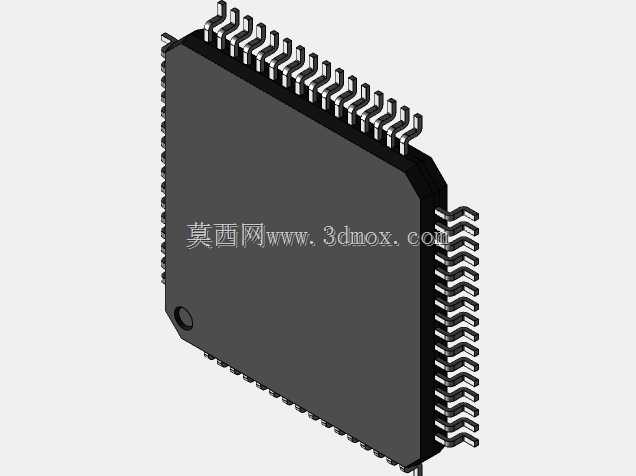

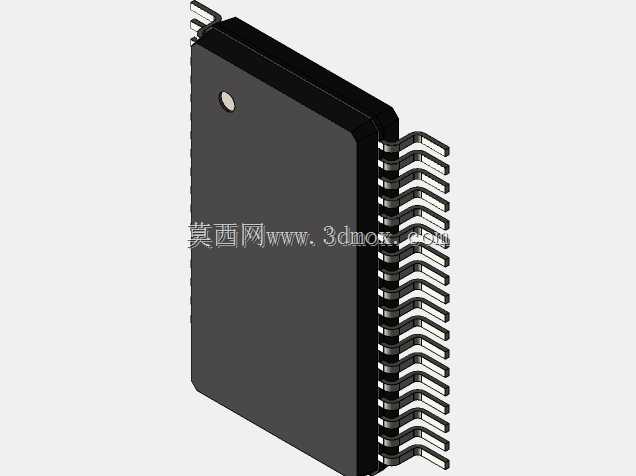

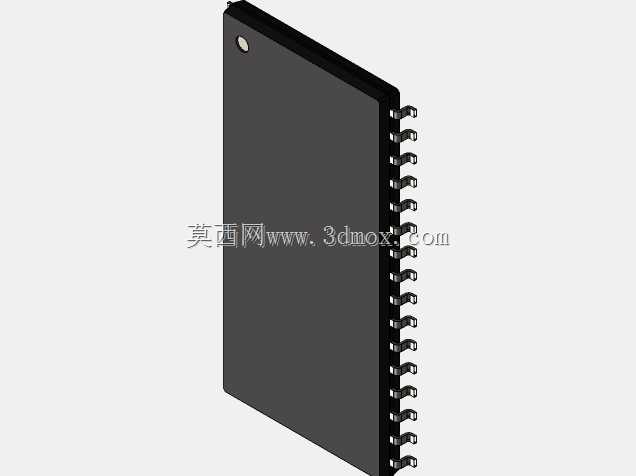

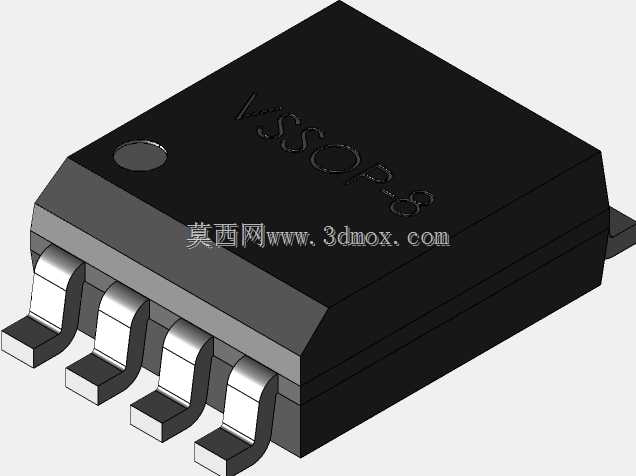

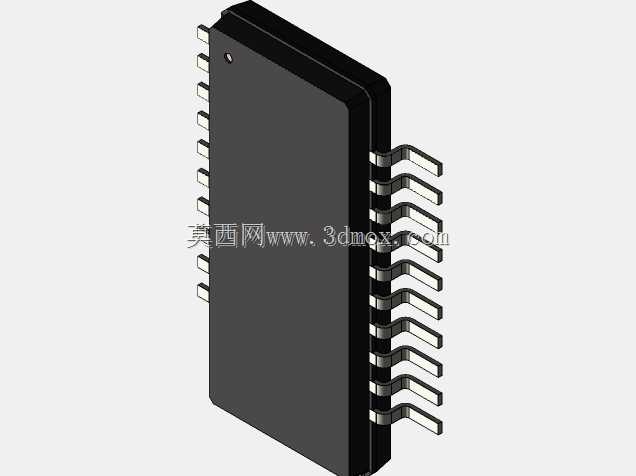

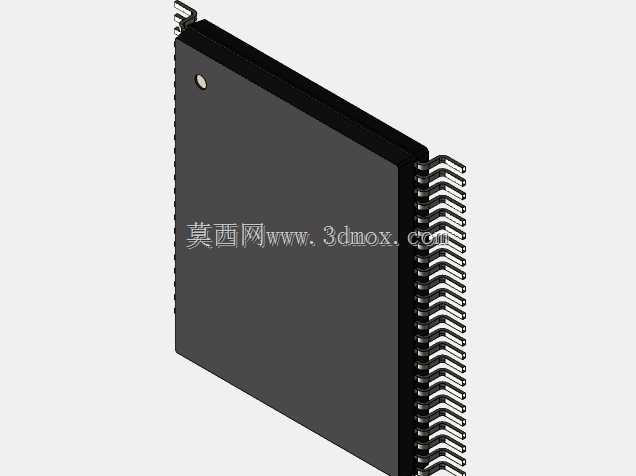

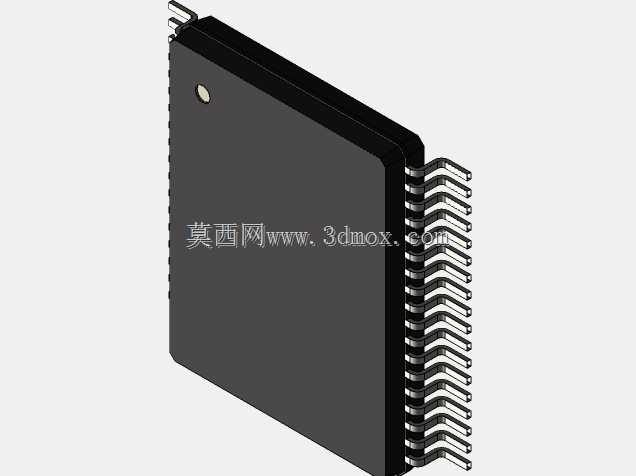

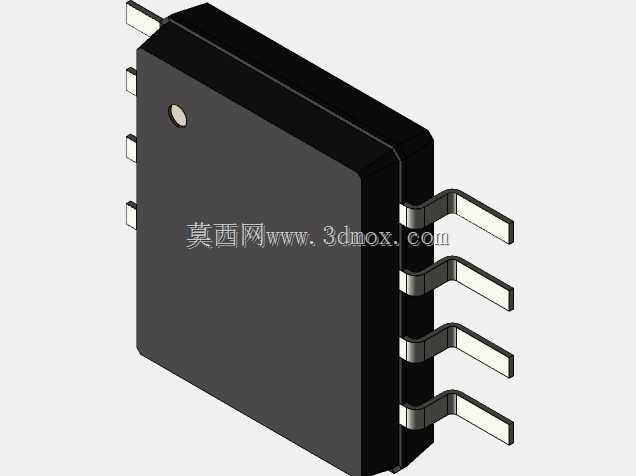

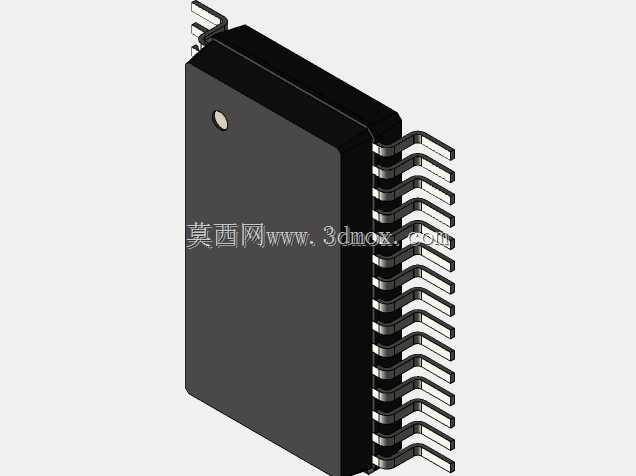

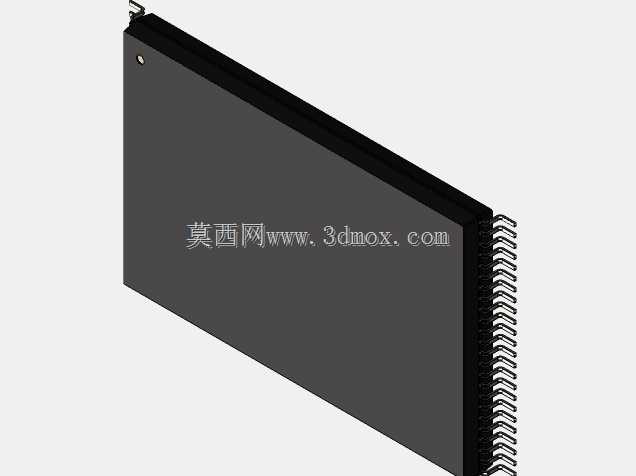

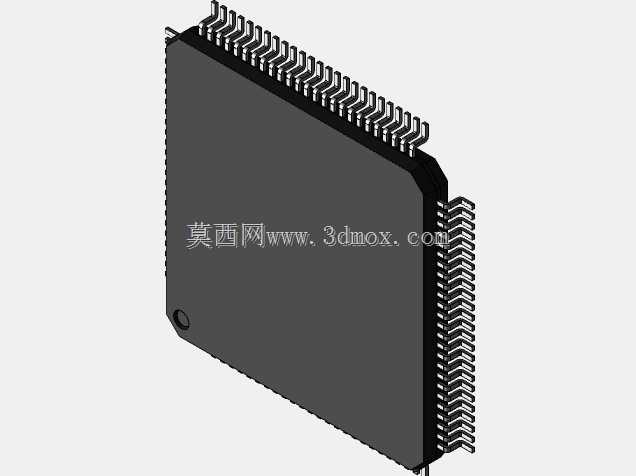

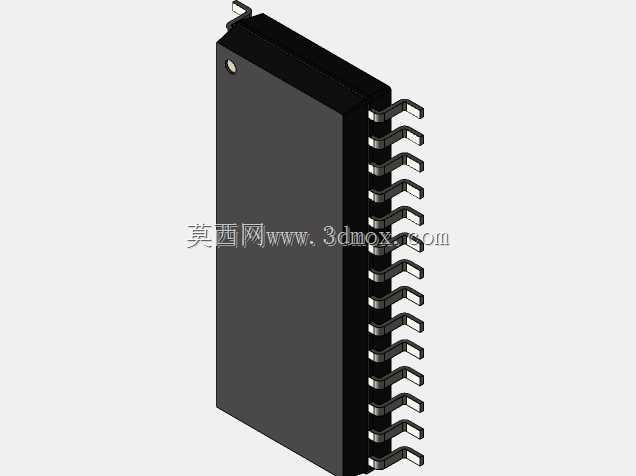

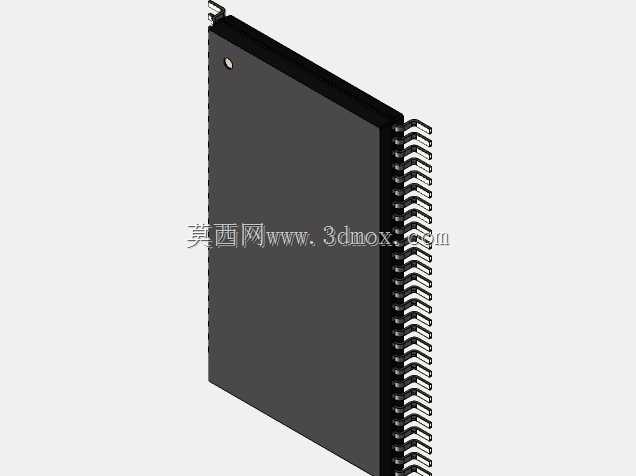

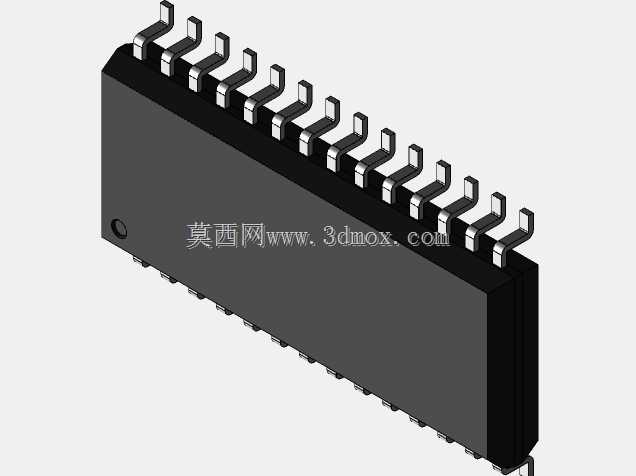

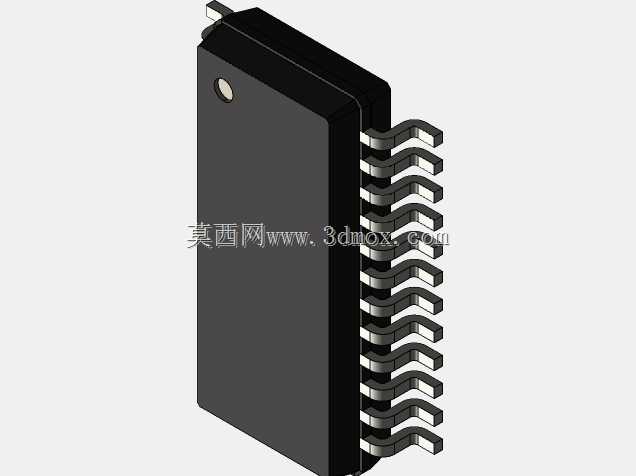

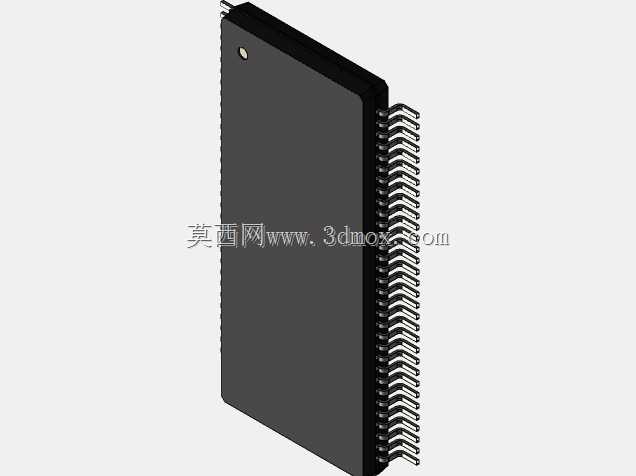

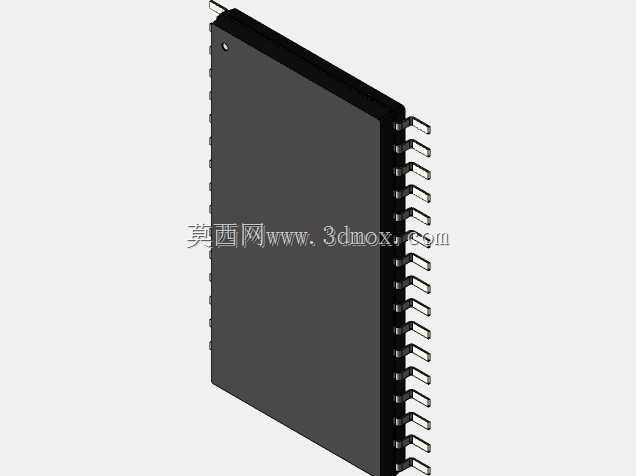

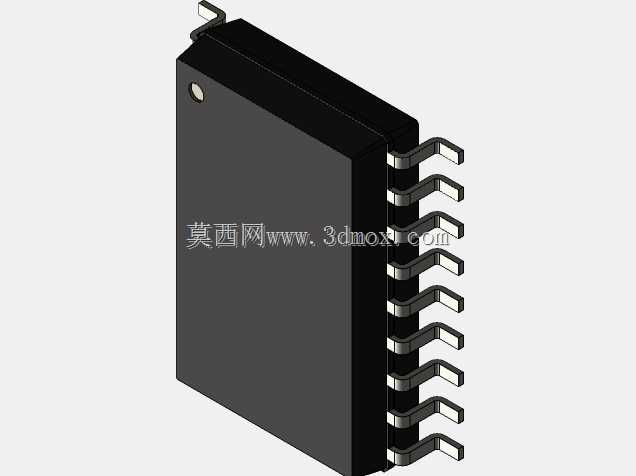

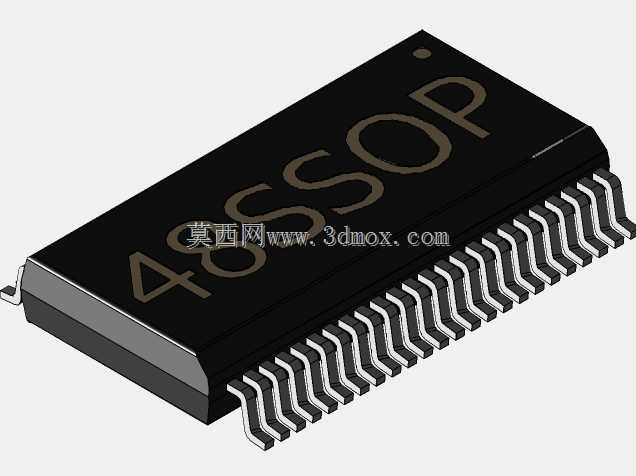

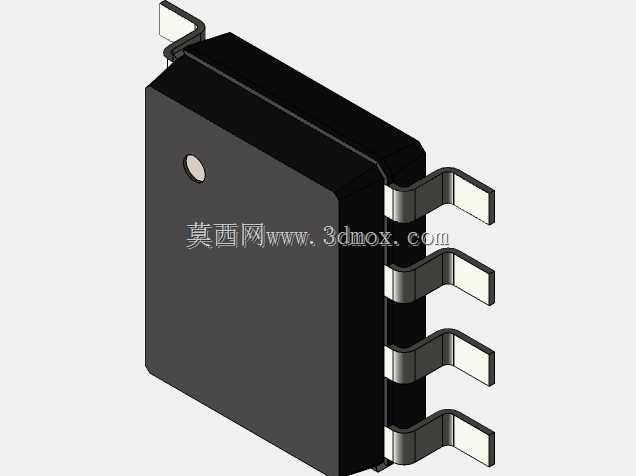

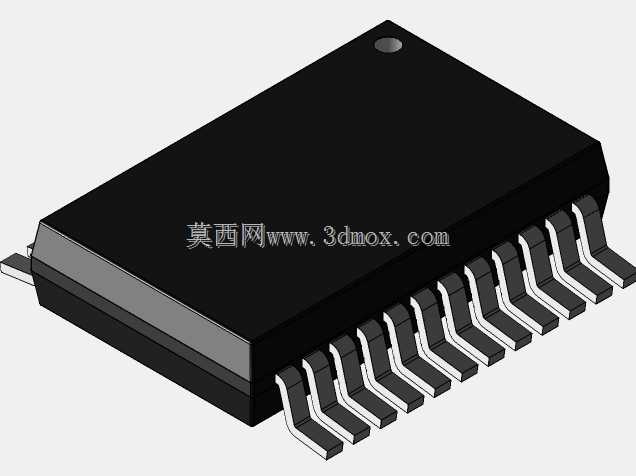

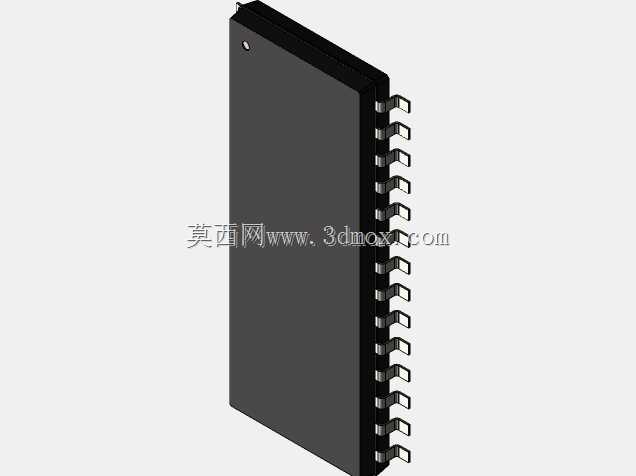

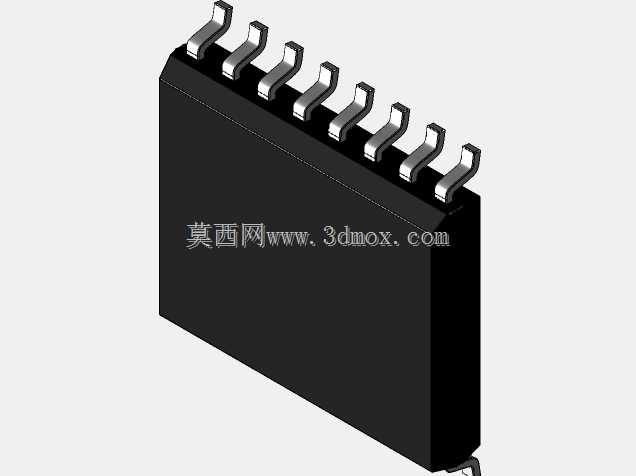

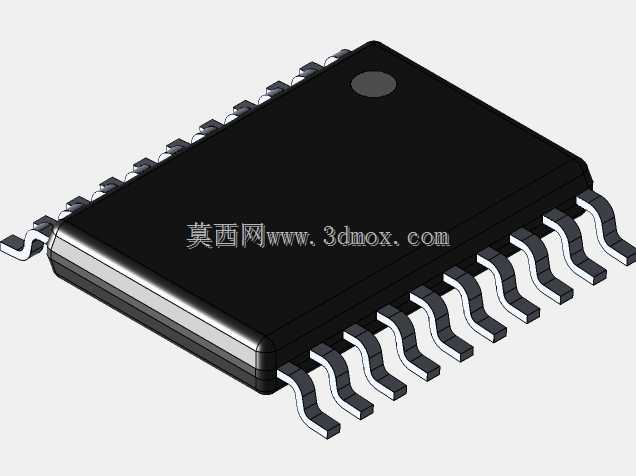

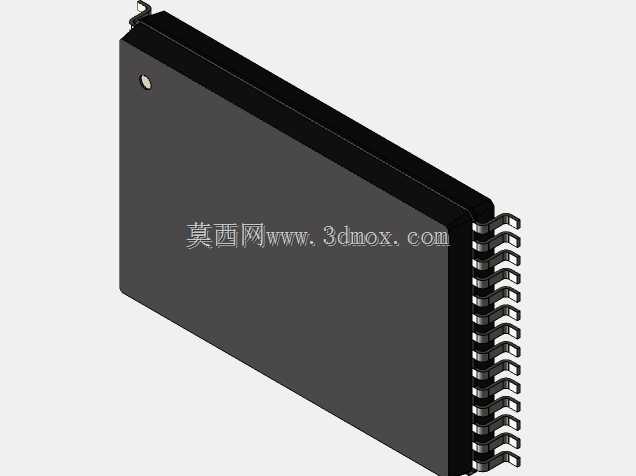

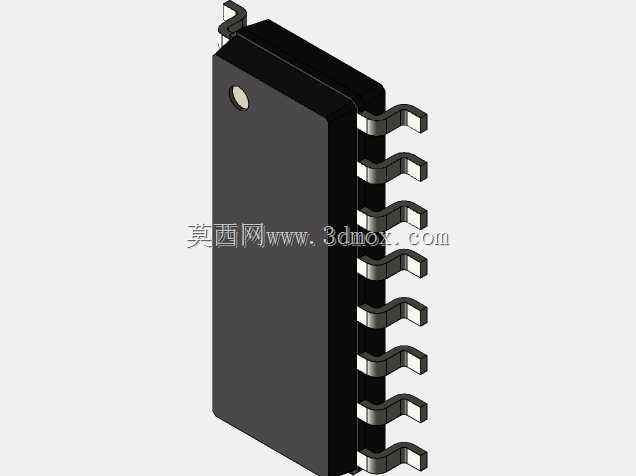

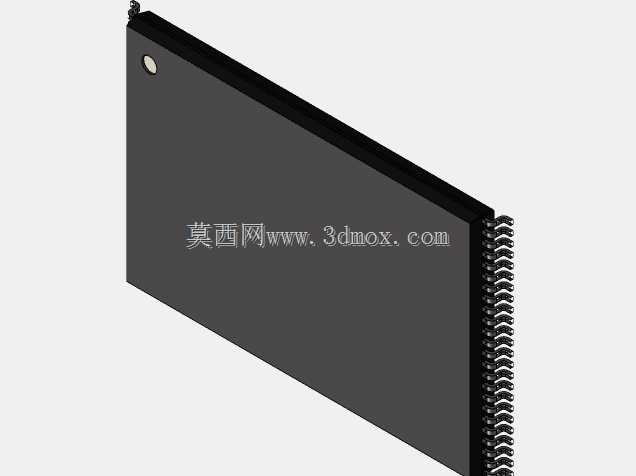

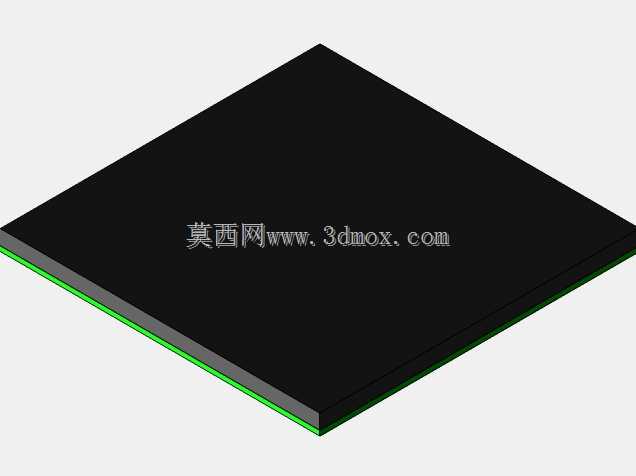

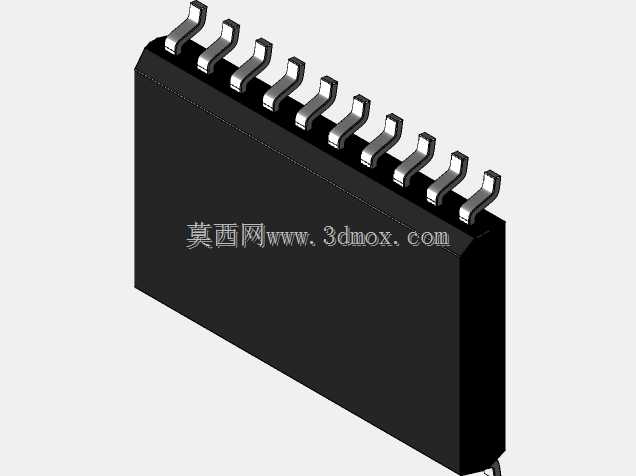

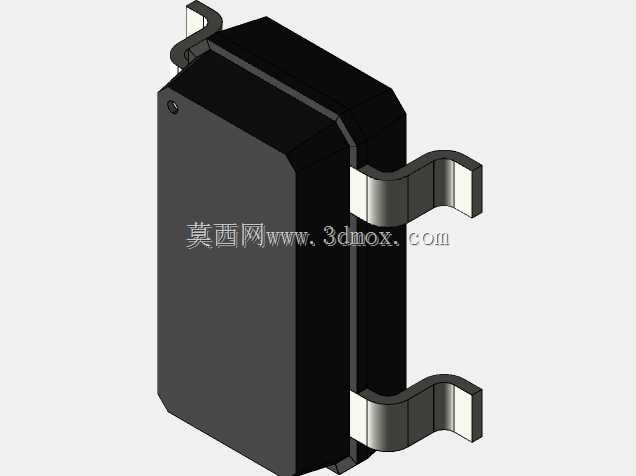

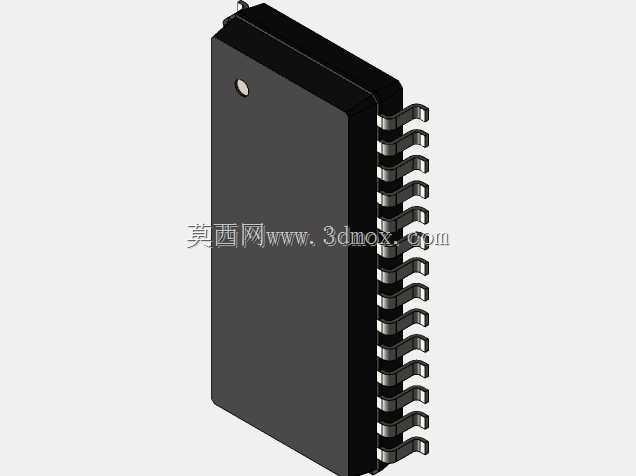

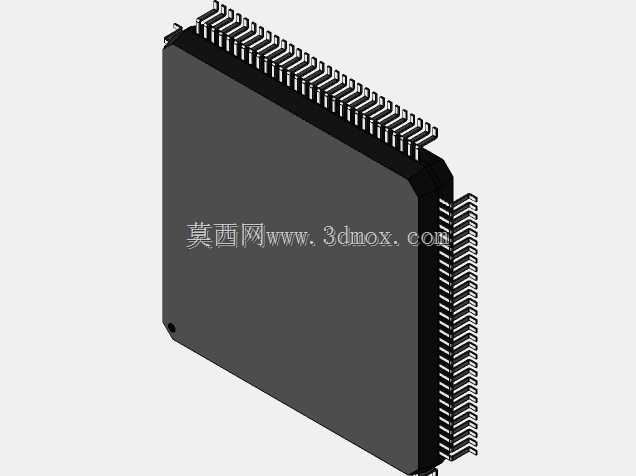

从产品功能特性来看，该类封装覆盖了QFP、QFT、QSOP、SO、MSOP、MFSOP、LQFP、HTSSOP、HSOP、HTSOP、TSSOP、VQFN、VSSOP、SSO、SSOP、SOIC、BGA等多种主流封装形态，不同形态对应不同引脚数量、间距与散热能力，可适配从通用逻辑芯片、电源管理芯片到微控制器、接口芯片等各类半导体裸片的封装需求。封装本体采用高强度耐高温的环氧塑封材质，顶部设置的定位标记点可在贴装过程中为视觉识别系统提供方向参照，避免贴装反向导致的电路功能失效；侧面引出的鸥翼型金属引脚经过精密冲压成型，表面做镀锡处理，具备优异的导电性能与焊接浸润性，引脚的弯折弧度经过力学优化，能够抵消焊接过程中热胀冷缩产生的应力，降低焊点虚焊、脱落的风险。

在设计思路上，该系列封装严格遵循电子工业通用的封装尺寸规范，每一种封装形态的本体长宽、引脚间距、引脚伸出长度、引脚共面度都经过精准校核，既保证芯片安装腔体的空间足够容纳不同尺寸的半导体裸片与键合引线，又严格控制整体外形尺寸边界，满足高密度布板的空间要求。设计过程中充分考量了自动化生产的适配性，本体的平整度、引脚的位置公差都控制在SMT设备的识别精度范围内，同时兼顾散热需求，部分大尺寸封装在本体底部预留散热焊盘区域，可直接与PCB上的散热覆铜层连接，将芯片工作产生的热量快速传导出去，提升器件长期工作的稳定性。

从安装边界来看，不同封装型号对应明确的PCB焊盘设计尺寸要求，焊盘的宽度、长度、间距与引脚尺寸完全匹配，贴装过程中器件的占位空间、周边安全间距都有标准化的参考数值，能够帮助硬件工程师在PCB Layout阶段完成合理的器件布局，避免出现器件干涉、焊接连锡等生产问题，保障批量生产的良率与产品长期运行的可靠性。
