多轴联动数控加工专用设备结构设计

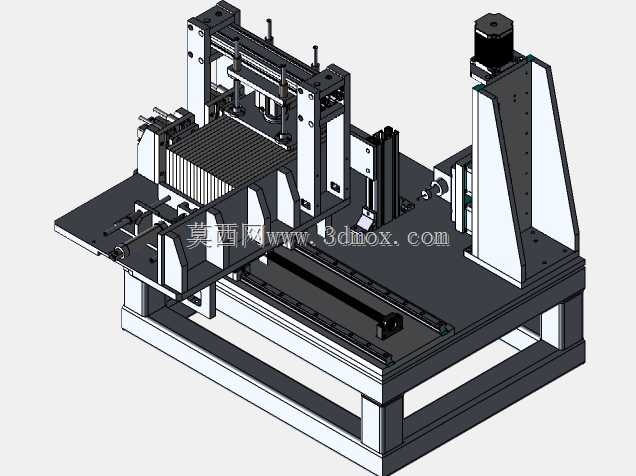

这款数控加工设备主要面向中小尺寸精密零部件的批量加工场景，在3C电子零部件加工、小型五金件精密成型、工装夹具定制加工等领域有着广泛的应用空间，能够适配平面铣削、钻孔、轮廓铣削等多种加工工序，替代传统人工操作的普通铣床完成高精度重复加工作业，有效降低人工操作带来的精度误差，提升批量加工的成品一致性。设备整体采用龙门式结合侧置主轴的布局结构，底座采用加厚方钢焊接框架结构，经过时效处理消除内应力，避免长期承重运行出现结构形变，底座上方铺设高精度线性导轨作为横向进给的运动基准，保证大行程移动过程中的直线度误差控制在微米级别。中间的工件装夹平台采用密集T型槽结构设计，能够适配不同规格的工装夹具装夹需求，平台下方连接滚珠丝杠传动副，由伺服电机驱动实现纵向进给运动，进给速度可根据加工材质和工序需求在0-10m/min范围内无级调节。侧置的主轴安装座采用高刚性铸铁一体成型结构，通过竖向导轨连接在侧立支撑架上，可实现主轴的竖向升降进给，主轴单元采用高速电主轴配置，最高转速可达24000rpm，能够适配硬质合金刀具完成铝合金、工程塑料、低碳钢等多种材质的高速切削加工。设备前部的龙门架结构搭载了多组辅助定位与压紧机构，在工件完成上料后可自动完成工件的侧向定位与顶面压紧，避免加工过程中工件出现位移影响加工精度，压紧力可根据工件材质进行调节，防止压力过大造成薄壁工件变形。整体设备的安装边界控制在长2200mm、宽1600mm、高1800mm范围内，对生产车间的空间占用较小，无需特殊地基处理，普通硬化车间地面即可完成安装固定，设备的各运动轴均配置了防尘护罩结构，能够阻挡加工过程中产生的切屑和切削液进入传动部件内部，延长设备的维护周期与使用寿命。在设计过程中充分考虑了操作的便捷性，控制单元可布置在设备侧方的操作位，操作人员可直观观察加工状态同时完成参数调整，设备的润滑系统采用集中自动润滑设计，可按照设定周期自动为各导轨、丝杠副加注润滑脂，无需人工定期逐一注油维护，大幅降低日常运维的工作量。
