铣床配套可调式顶尖尾座结构

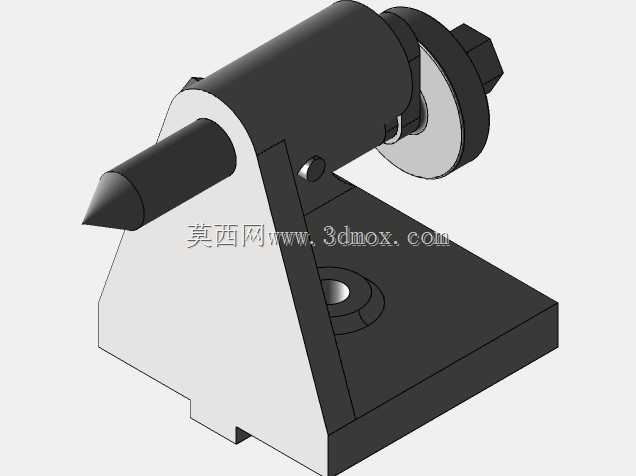

这款铣床尾座是铣削加工场景中用于轴类、盘类工件装夹定位的核心配套部件，主要适配中小型立式、卧式铣床的工作台安装需求，在加工带中心孔的长轴类零件、带同轴度要求的回转类工件时，能够配合分度头或者卡盘形成稳定的双支撑装夹体系，有效避免工件悬臂过长在铣削力作用下产生的振颤、让刀问题，大幅提升加工过程的刚性与成品的形位公差精度。从功能设计来看，尾座前端配置的莫氏锥度顶尖可以根据工件中心孔的尺寸规格快速更换适配，顶尖的轴向进给通过手轮带动内部丝杆副实现平滑推进，推进到贴合工件中心孔的合适位置后，侧面的锁紧销可以快速锁定套筒位置，防止铣削过程中顶尖受轴向力后退，保障装夹可靠性。尾座的底座采用加宽的直角安装面设计，底面加工有与铣床工作台T型槽匹配的定位凸台，安装时可以直接嵌入工作台槽体实现快速找正，底座两侧预留的压紧螺栓槽允许尾座在工作台长度方向上任意调整固定位置，适配不同长度规格的工件装夹需求。整体结构采用箱型筋板布局的支撑臂设计，在控制整体重量的前提下最大化提升了结构刚性，支撑臂与底座采用一体化铣削成型结构，消除了拼接结构的装配间隙，顶尖轴线与底座安装面的平行度在出厂前经过精密刮研校准，能够保证长期使用过程中的定位精度保持性。尾座的手轮操作位置设置在机身侧方，操作人员在装夹工件时可以单手完成进给与锁紧操作，操作行程范围内设置有限位挡块，避免套筒过度伸出脱离主体导轨，日常维护时只需定期向套筒注油孔注入润滑脂即可保证运动部件的顺滑运行，无需复杂的拆解保养。在实际生产场景中，这款尾座除了常规的铣削加工装夹使用外，还可以配合工作台的回转功能完成螺旋槽、等分槽等特殊结构的加工支撑，也可临时作为小型工件的钻孔、铰孔定位工装使用，适配多类机加工场景的装夹需求。
