平板式重载工业脚轮结构设计

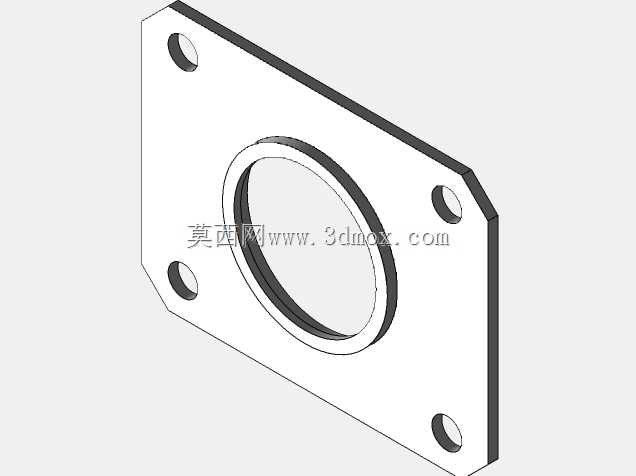

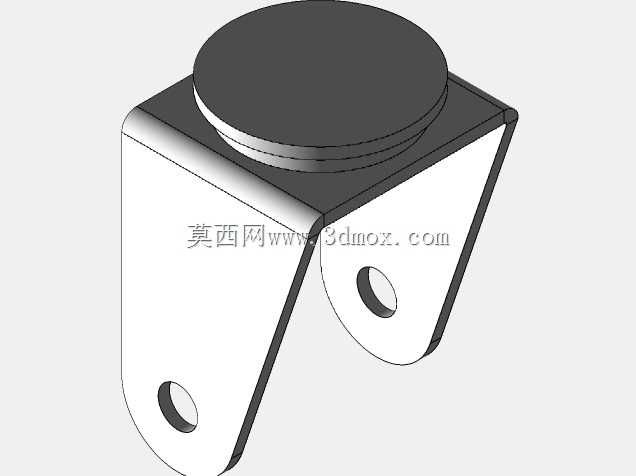

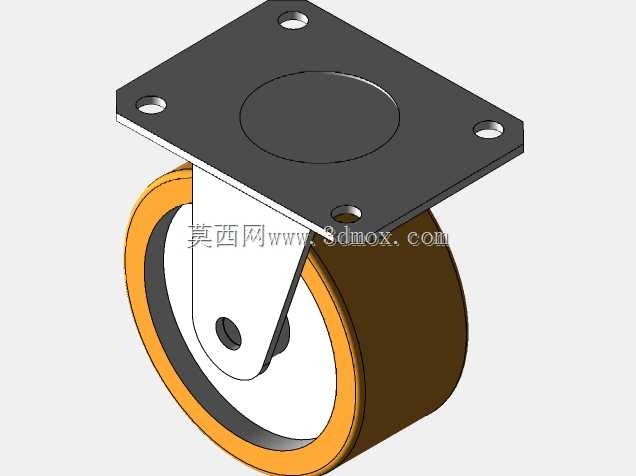

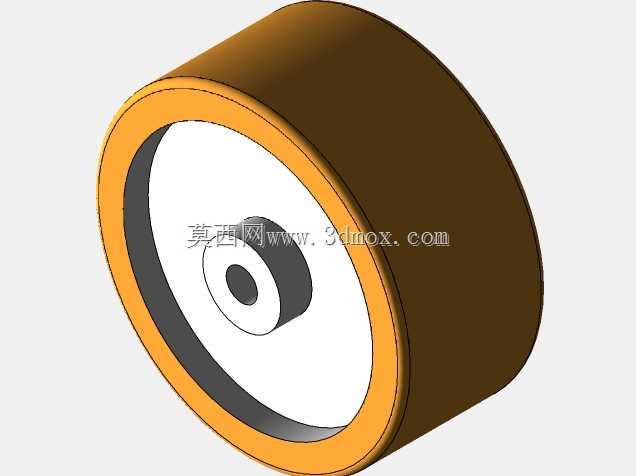

这款平板式重载工业脚轮，是面向工业场景重载移动需求开发的行走支撑部件，广泛应用于工业货架转运、重型设备工位移动、工装平台移位、物流周转台车、自动化生产线边料架等场景，能够在环氧地坪、水泥地面、钢板地面等多种工业常见地面环境下稳定工作，为各类需要移位的重型载体提供可靠的移动与支撑能力。产品采用顶板安装结构，方形顶板四角预留标准安装孔位，安装时可直接通过螺栓与设备底部的安装面锁紧固定，无需额外加工复杂连接结构，安装边界适配绝大多数工业设备底部的通用安装尺寸，顶板中心的圆形沉台结构可与设备底部定位凸台配合，提升安装后的连接刚性，避免设备移动过程中脚轮出现偏移松脱。支架部分采用加厚钢板弯折成型的一体式支撑臂，轮轴与支架之间采用间隙配合的转动结构，既保证轮子转动顺畅无卡滞，又能承受径向重载带来的冲击力，支架表面做防锈处理，适配车间多油污、多粉尘的复杂工况。滚轮部分采用双材质复合结构，内层为高强度硬质承载轮芯，外层包裹高弹性耐磨聚氨酯材质，轮芯提供足够的承载刚性，外层聚氨酯材质既能降低移动过程中的噪音，又能避免刮伤车间地面，同时具备优秀的耐磨性能，长期使用下外层磨损量小，可有效延长脚轮的整体使用寿命。设计过程中重点考量了重载工况下的受力分布，对顶板与支架的连接位置做了加强处理，轮轴位置做了加厚设计，避免长期重载下出现结构变形，滚轮的宽度经过优化，在保证足够接地面积降低地面压强的同时，不会占用过多设备底部的安装空间，整体结构紧凑，承载能力强，转动阻力小，能够满足工业场景下频繁移位、长期承重的使用需求。
