叉车配套可倾翻式工业废料收集装置

　　在机械加工、装配制造、仓储物流等生产场景中，车间内零散的边角废料、切削碎屑、包装废弃物、生产垃圾的转运清理一直是现场5S管理的重要环节，传统的固定式垃圾桶需要人工倾倒或者借助起重设备搬运，不仅效率低下，还存在作业人员磕碰、废料洒落的安全隐患，这款适配叉车使用的可倾翻式废料收集装置，正是针对这类现场痛点开发的配套属具，能够直接配合现有叉车完成废料的装载、转运、卸料全流程作业，无需额外配置专用清运设备，大幅降低车间零散废弃物的转运成本。

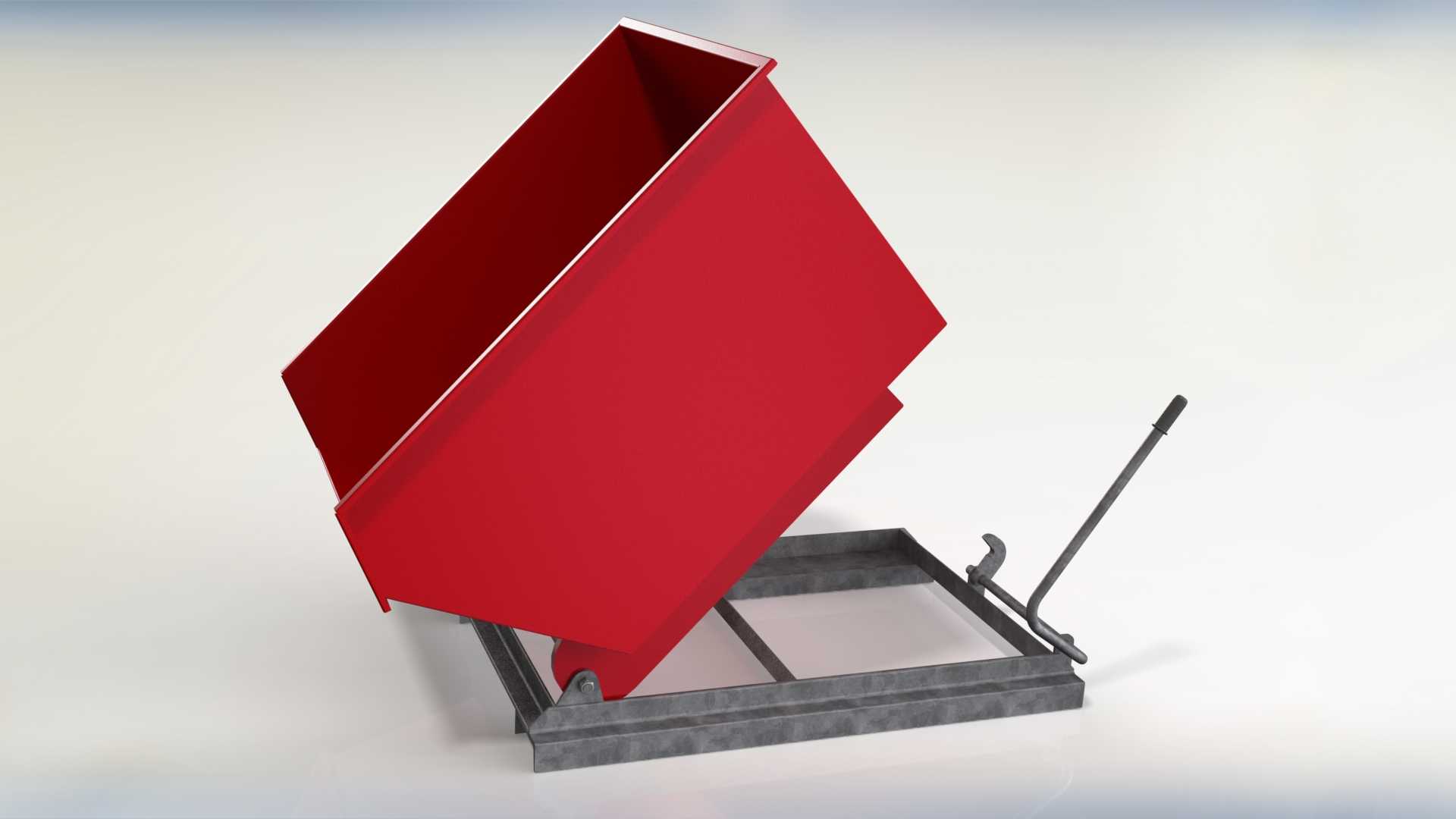

　　从结构设计逻辑来看，整套装置分为底部承力框架、上部储料斗、手动锁止倾翻机构三个核心部分，底部框架采用标准矩形钢管焊接成型，叉齿孔的间距与尺寸完全匹配常规平衡重式叉车的货叉参数，叉车驾驶员无需调整货叉间距即可直接完成叉取作业，框架底部设置有耐磨垫块，在装置静置放置时能够避免框架底面直接与地面接触产生磨损，同时保证放置时的稳定性，即使在略有坡度的车间地面也不会出现滑移问题。上部储料斗采用上宽下窄的梯形截面设计，这种构型一方面能够在有限的占地尺寸下最大化储料容积，另一方面在倾翻卸料时能够让内部废料依靠自重顺利滑出，不会出现边角卡滞存料的问题，料斗内壁做了倾斜过渡处理，所有转角位置都采用圆弧过渡，避免尖锐边角挂住带状废料、包装绳等杂物，减少卸料后的残留量。料斗与底部框架之间采用铰接式连接，铰接点的位置经过重心匹配设计，当锁止机构解除后，料斗能够在内部物料的重力作用下自动向前倾翻，无需额外施加外力即可完成卸料，倾翻角度设置为45度，既能够保证物料完全卸出，又不会因为倾翻角度过大导致料斗过位碰撞叉车挡货架。

　　手动操作的锁止倾翻机构设置在装置后侧靠近叉车驾驶员的一侧，操作杆采用加长设计，驾驶员坐在叉车座椅上即可伸手完成锁止与解锁操作，不需要下车操作，锁止机构采用弹簧复位的插销式结构，在正常转运状态下插销会自动卡入料斗底部的定位孔内，即使经过颠簸路面、急停急转的工况，料斗也不会出现意外倾翻的问题，解锁时只需要向上扳动操作杆即可带动插销脱出定位孔，料斗随重心前移自动倾翻卸料，卸料完成后驾驶员只需要操作叉车小幅前倾货叉，让料斗的前边缘接触地面或者废料堆，再缓慢后退叉车，即可让料斗依靠自重回位，回位到位后插销会在弹簧作用下自动卡入定位孔完成锁止，整个卸料过程驾驶员无需离开驾驶室，单人即可完成全部操作。

　　从安装边界与适配性来看，整套装置的整体宽度控制在1.2米以内，长度方向尺寸不超过1.5米，能够适配绝大多数3吨及以下吨位的内燃叉车、电动叉车使用，不需要对叉车做任何改装，直接叉取即可投入使用，储料斗的有效容积约为0.3立方米，能够容纳常规生产班次内单条生产线产生的各类生产废料，料斗边缘做了卷边加强处理，即使受到叉车叉齿的意外碰撞也不会出现变形开裂的问题，后侧的操作杆位置做了折弯避让设计，避免叉车货叉升降过程中与操作杆发生干涉。在实际使用场景中，这类装置除了用于收集生产废料之外，还可以用来转运小型散装零件、切削液回收、建筑垃圾清运等作业，只需要根据转运物料的不同调整料斗的内壁材质即可，比如转运尖锐金属碎屑时可以在内壁加装耐磨衬板，转运液态废料时可以在铰接位置加装密封胶条防止滴漏。

　　在建模过程中需要重点关注几个配合尺寸的公差匹配：首先是底部叉齿孔的内净尺寸，需要比常规叉车货叉的截面尺寸大10mm左右的间隙，保证叉取时的顺畅性，间隙过大会导致叉取后装置晃动，间隙过小则会出现叉取困难的问题；其次是铰接轴的配合间隙，需要控制在0.2-0.5mm之间，既要保证料斗转动灵活，又不能因为间隙过大导致料斗晃动产生异响；锁止插销与定位孔的配合需要设置导向倒角，保证料斗回位时插销能够顺利滑入定位孔，不会出现卡滞无法锁止的问题。另外整个装置的重心位置需要反复校核，在满载状态下的整体重心必须落在叉车货叉的承载中心距范围内，避免叉取后出现前倾过载的问题，空载状态下的重心要位于铰接点的后侧，保证卸料完成后料斗能够自动回位，不会出现空载时料斗自动前倾的问题。料斗的板材厚度选择也需要结合使用场景确定，常规废料收集场景采用3mm厚的钢板焊接即可满足强度要求，如果用于转运重型金属废料则需要加厚到5mm，同时在料斗外侧焊接加强筋，避免长期受冲击出现变形。
