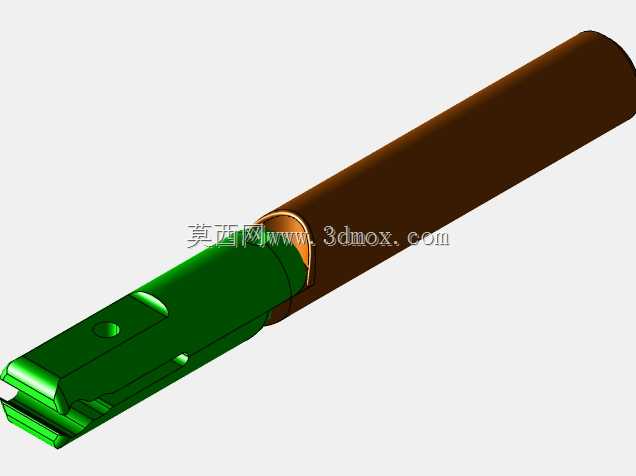

数控铣床配套百分表夹持固定座结构

这款百分表座是专为数控铣床加工场景开发的量具配套夹持部件，主要应用于铣床加工过程中的工件找正、尺寸精度校验、装夹定位偏差检测等环节，是机加工现场实现精准测量的核心辅助工装。在实际生产中，数控铣床完成工件装夹后，操作人员需要借助百分表检测工件基准面的平行度、同轴度，或是校验主轴进给的走位精度，这款固定座可以将百分表稳定夹持在铣床工作台、主轴套筒或是专用磁力基座上，让百分表测头能够精准抵靠在被测工件表面，避免手持测量带来的晃动误差，保障测量数据的可靠性。

从功能特性来看，这款支座采用分体式结构设计，一端为长圆柱状的夹持杆身，表面做了光滑处理，能够适配不同规格的表架夹头、机床装夹孔位，安装时可以根据测量需求灵活调整插入深度，调整到合适位置后通过夹头锁紧即可完成固定；另一端为开槽式的夹持端头，端头预留了锁紧安装孔位，能够适配百分表的标准夹持套筒，拧紧锁紧螺丝后即可牢牢固定百分表，不会因为机床运行的轻微震动出现表体偏移、滑落的问题，端头的开槽结构还具备一定的弹性张紧空间，即使长期反复拆装也不会出现夹持间隙过大的问题。

在设计思路上，这款结构充分考虑了机加工现场的使用需求，整体采用等强度设计，杆身部分做了加厚处理，保障整体刚性，在夹持百分表进行长距离测量时不会出现杆身弯曲变形导致的测量偏差；端头部分的夹持槽尺寸严格匹配常用百分表的夹持柄径公差，既保证装拆顺畅，又能提供足够的夹持摩擦力。外形尺寸方面，杆身长度适配多数铣床的表架安装行程，整体外径统一，不需要额外加工转换套即可直接适配常规的工装夹孔，安装边界覆盖了铣床工作区绝大多数常用测量点位，不需要额外加装延长杆就可以完成大部分常规工件的测量作业，端头的紧凑结构也可以伸入工件的狭窄槽腔内部完成内形尺寸的检测，适配多种复杂加工件的测量需求。
