阿基米德特拉梅尔运动机构演示装置

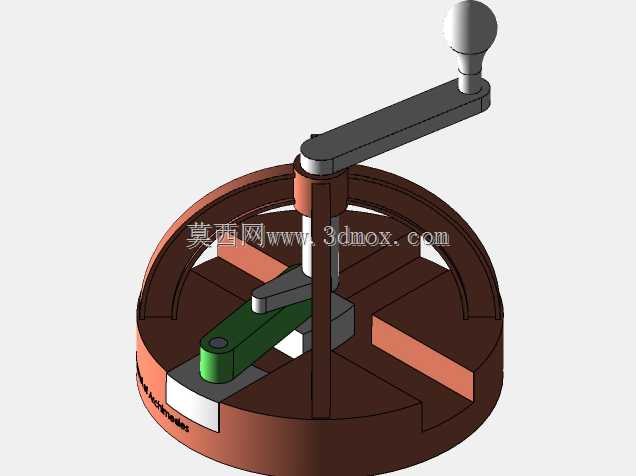

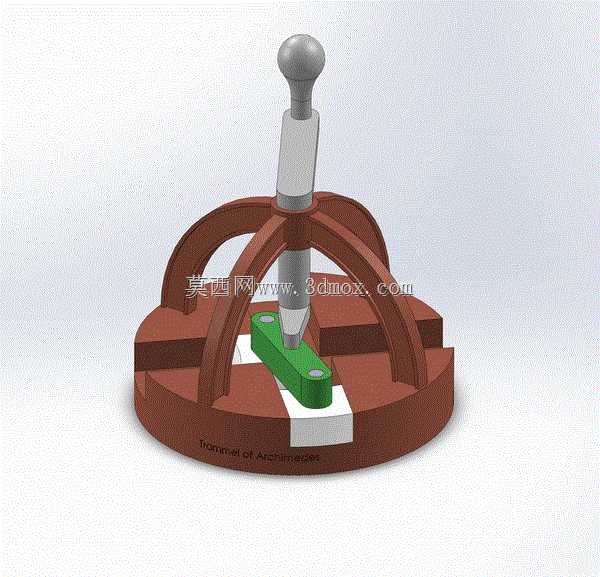

这款阿基米德特拉梅尔机构是经典的平面运动转换装置，核心作用是将旋转输入转化为精准的直线往复输出，在工业自动化生产线的物料推送工位、小型工装的定位调节模块，以及教学演示的运动原理实验场景中都有广泛应用。整套机构采用底座支撑+导向约束+驱动输入的三层结构设计，底部圆形铸铁底座提供稳定的安装基准，底座上的十字交叉导向槽作为运动约束边界，限制滑动块的运动自由度，保证输出端的直线运动精度。顶部的球形操作手柄作为手动输入部件，操作人员转动手柄即可带动中心的偏心轴旋转，偏心轴与下方的绿色滑动块通过铰接结构连接，滑动块被约束在白色直线导向条内，随着偏心轴的转动，滑动块沿着导向条做匀速直线往复运动，同时多组弧形肋条在底座上方形成防护结构，避免运动部件外露造成操作风险，也提升了整体结构的刚性。从安装边界来看，整套机构的圆形底座直径适配常规小型工作台的安装孔位，整体高度不超过常规操作工位的手部操作高度，无需额外改造即可直接安装在教学实验台、小型工装架上使用。设计过程中充分考虑了运动部件的摩擦损耗，滑动块与导向槽的接触面预留了润滑脂存储槽，长期使用也能保持运动顺畅，铰接位置采用间隙配合设计，既保证转动灵活又不会出现过大的旷量，运动过程中无卡滞、无冲击，输出的直线运动速度均匀，可直接作为小型送料机构、划线工装的驱动单元使用，也可作为机械原理教学的具象演示载体，直观展示旋转运动到直线运动的转换逻辑，帮助学习者理解偏心运动机构的工作原理。
