SkilRT1322路由器边缘导向固定支架

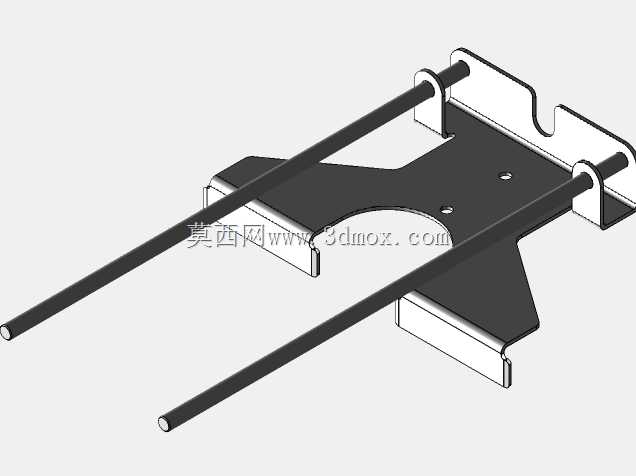

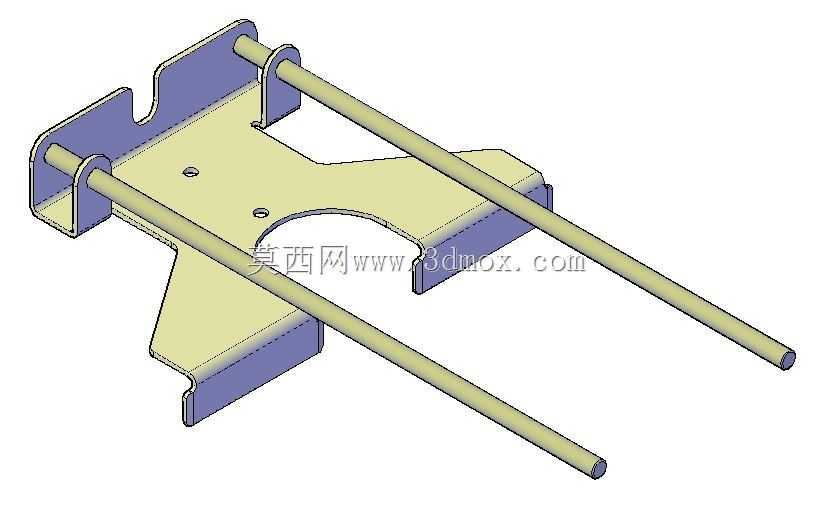

该结构件是适配Skil RT1322型号路由器的边缘导向固定支架，主要应用于木工修边、板材开槽、仿形铣削等现场加工作业场景，作为手持式路由器的配套辅助工装，能够在作业过程中为设备提供稳定的贴边导向支撑，解决手持设备加工时容易出现的走偏、边缘铣削尺寸不一致、贴合度不足等常见问题，大幅提升板材边缘加工的精度与作业一致性，降低操作人员的手持控制难度，减少因操作不稳产生的废品率。从功能特性来看，该支架采用分体组合式结构，主体承托部分为钣金折弯成型的托架，托架上预留有与路由器主机连接的固定孔位，能够通过紧固件与设备主机牢固锁紧，保证作业过程中支架与设备不会出现相对位移；两根平行布置的长导向杆作为核心导向部件，表面做光滑处理，作业时可紧贴待加工板材的基准边缘滑动，为设备提供直线行走的基准约束，确保铣削加工的边缘与基准边保持固定间距，加工出的直边、槽位线条顺直无偏差。在设计思路上，该支架充分考虑了现场作业的实用性需求，主体托架采用折弯一体成型工艺，在保证结构强度的同时尽可能降低整体重量，不会给手持作业增加过多负载；托架上的弧形避让位专门适配路由器主机的下部轮廓，避免安装时与设备壳体产生干涉，同时让设备的安装重心更贴近托架中心，提升手持操作的平衡性；导向杆与托架的连接采用插接锁紧结构，既可以根据不同的加工深度需求调整导向杆的伸出长度，也能够在收纳时快速拆卸，减少整体占用空间，方便携带转场。在外形尺寸与安装边界方面，两根导向杆的间距经过精准匹配，能够适配RT1322路由器的安装位尺寸，导向杆的有效导向长度覆盖常规板材加工的单次走刀行程，无需频繁调整位置即可完成整段边缘加工；托架的整体外轮廓尺寸控制合理，在狭小作业空间内也能灵活操作，安装时仅需对准设备底部的对应孔位锁紧即可完成装配，不需要额外改装设备本体，拆装便捷，不会破坏设备原有结构。后续可在现有结构基础上，在托架受力集中区域增设加强筋提升结构刚性，也可拓展真空端口附件，连接工业吸尘设备及时排走加工产生的木屑粉尘，优化作业环境。
