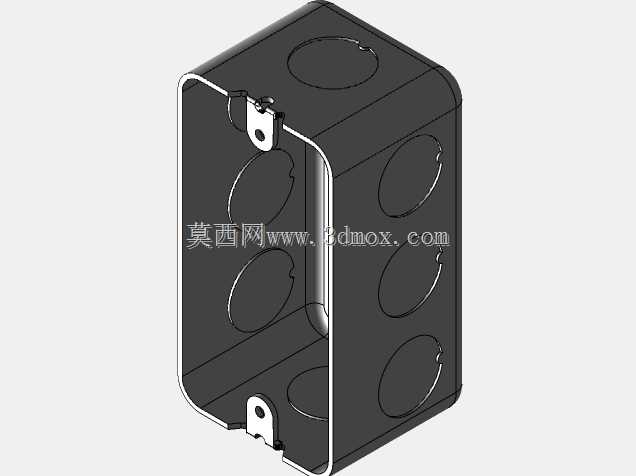

单组手持电气接线暗装EL盒结构

　　在民用建筑电气布线、老旧线路改造、临时用电点位布设的现场作业场景里，这类单组手持EL盒是电工布线环节里高频使用的暗装布线承载部件，主要承担单点位电气接口的内部接线容纳、线路防护、面板支撑的核心作用，区别于多联并排的底盒产品，这款单组结构的EL盒更适配零散点位补装、狭小空间布线、单人手持作业的施工需求，不需要额外配合拼接构件就能独立完成安装，在旧房电路改造、工位临时取电点布设、小型设备供电接口预留的场景里适配性极强。

　　从实际使用的功能特性来看，这款EL盒采用薄钢板弯折成型的壳体结构，整体为无多余外露凸起的方正造型，壳体侧面预留了多个可敲落的穿线孔位，不同方向的进线都可以通过敲落对应位置的孔位完成穿线，不需要现场额外开孔加工，能大幅减少现场施工的加工工作量；壳体两端设置了带安装孔的固定耳片，耳片与壳体为一体弯折成型，不存在焊接脱落的风险，安装时可以通过耳片上的孔位直接将盒体固定在墙面预埋槽、设备安装背板或者临时布线的支架上，固定后整体结构稳定，不会因为后期面板安装、线路拉扯出现盒体移位的问题。

　　从设计思路的角度出发，这款EL盒在结构设计时优先考虑了单人手持作业的便利性，整体重量控制在单手握持无负担的区间，壳体边缘做了卷边钝化处理，手持搬运、现场安装时不会划伤作业人员的手部，同时卷边结构也能提升壳体整体的抗变形能力，避免预埋或者安装过程中受挤压出现盒体变形，导致后期面板无法匹配安装的问题；侧面的穿线孔采用环形压痕的预断设计，不需要借助专用工具，用螺丝刀或者钳子就能轻松敲落，敲落后的孔位边缘光滑无毛刺，不会划伤穿入的线缆绝缘层，能有效降低布线过程中线缆破损带来的漏电风险；盒体内部预留了足够的接线空间，能够容纳单组开关或者插座的接线端子、富余线缆的盘绕余量，不会出现线缆挤压过度导致的接触不良、绝缘老化加速的问题。

　　在外形尺寸与安装边界上，这款EL盒的外部尺寸为2英寸×4英寸×1又7/8英寸深度，属于标准单联暗装底盒的尺寸规格，能够匹配市面上绝大多数标准尺寸的86型开关、插座面板，不需要额外定制转接面板；安装时需要预留的预埋槽尺寸略大于盒体外径即可，深度方向只要满足盒体完全嵌入不突出安装面就可以完成装配，盒体的固定耳片突出壳体侧面的尺寸经过精准控制，安装后耳片不会与相邻的布线构件、墙面结构产生干涉，即便是在两个点位近距离布设的场景下，也能顺利完成并排安装；穿线孔的位置分布覆盖了盒体的上下、侧面多个方向，不管是竖向布线还是横向布线的场景，都能找到最顺直的穿线路径，减少线缆在盒内的弯折角度，降低穿线的阻力，同时也能避免线缆过度弯折导致的线芯断裂问题。在实际施工使用中，这类单组EL盒相比塑料材质的底盒，抗冲击、抗老化性能更优异，在高温、潮湿或者有一定机械碰撞风险的安装场景里，金属壳体的防护能力更强，能够有效保护内部的接线节点不受外界因素破坏；壳体的金属材质也能起到一定的电磁屏蔽作用，对于附近有弱电线缆布设的场景，能减少强电线路对弱电信号的干扰，提升布线系统的整体稳定性。
