贴片式功率电感电子元器件结构设计

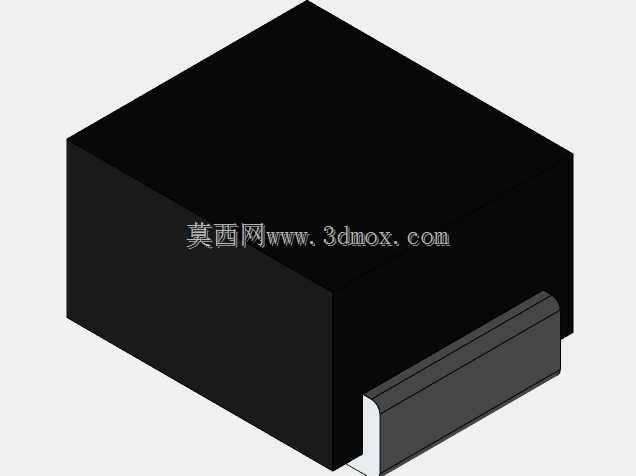

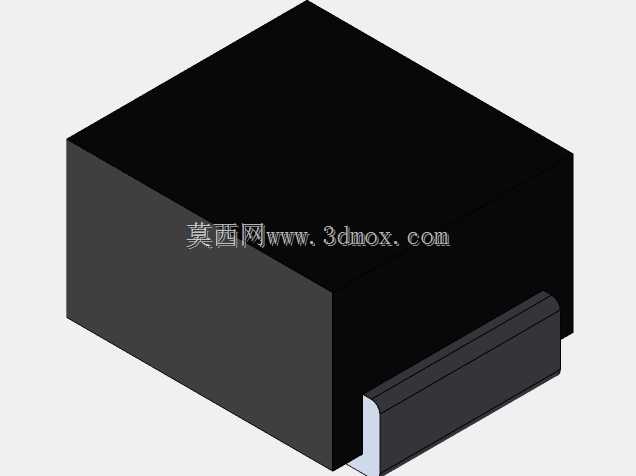

该款贴片式功率电感主要面向高密度集成的消费类电子、工业控制板卡、车载电子模块等场景设计，是DC-DC转换回路、电源滤波链路、信号阻抗匹配电路中的核心无源器件，能够在有限的板卡空间内完成储能、滤波、扼流等核心功能，适配当前电子设备小型化、轻量化、高功率密度的发展趋势。从实际用途来看，该器件可在便携数码产品的电源管理模块中平滑电流波动，抑制高频杂波干扰，保障核心芯片供电稳定性；也可在工业控制板卡的信号采集回路中滤除传导干扰，提升信号采集精度；在车载电子单元中还可耐受更宽的温度波动范围，满足车规级器件的振动与可靠性要求。产品功能特性上，采用全封闭磁屏蔽结构设计，能够最大程度降低漏磁对周边敏感器件的电磁干扰，闭合磁路结构也可提升同等体积下的电感量与饱和电流承载能力，底部采用标准化贴片焊端设计，可适配全自动SMT贴装工艺，无需额外插件工序，能够大幅提升整机组装的生产效率。设计思路层面，整体采用方正的立方体外形，最大化利用PCB板的垂直安装空间，在相同占板面积下提升磁芯有效体积，从而实现更高的额定电流与电感量参数；外壳采用高磁导率合金材质一体成型，既可以作为磁屏蔽结构，也可对内部绕组形成物理防护，避免生产组装过程中绕组受外力出现形变损伤；底部焊端采用宽面平贴设计，增大焊锡接触面积，提升器件焊接后的机械强度，降低回流焊过程中的虚焊、立碑等不良概率。外形尺寸与安装边界方面，器件整体为规整立方体结构，边角做微小倒角处理，避免贴装过程中刮擦吸嘴或周边元件，底部焊端突出本体高度控制在极小范围内，焊接后器件整体离板高度极低，可适配超薄型电子设备的内部堆叠要求；器件长宽尺寸严格遵循通用贴片元件的封装标准，焊端间距符合主流SMT工艺的精度要求，无需对现有贴装程序做大幅调整即可直接投产，周边预留的安全间距符合常规PCB设计规范，可直接调用至常规元件封装库完成板卡布局。
