贴片式功率电感电子元器件结构

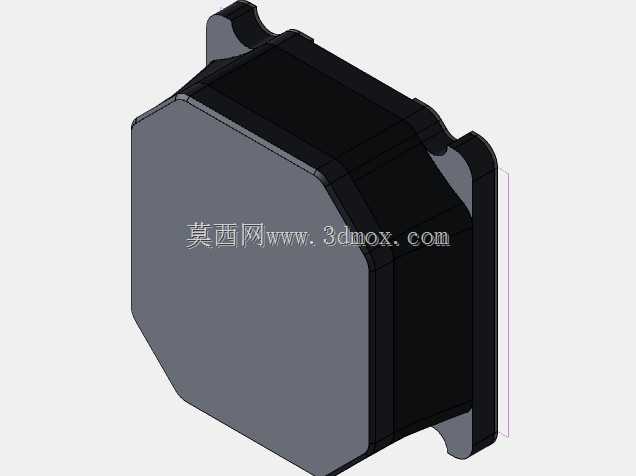

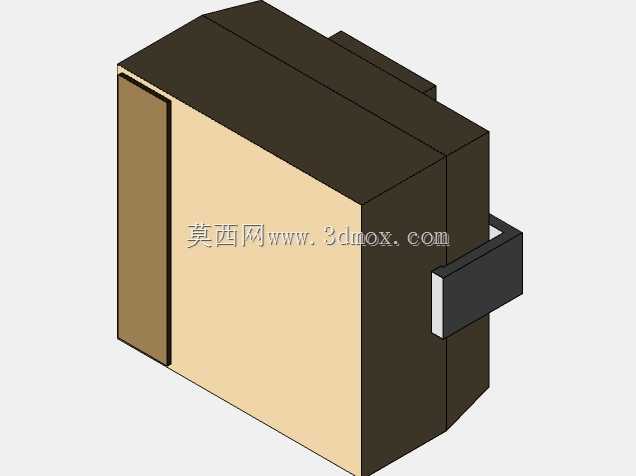

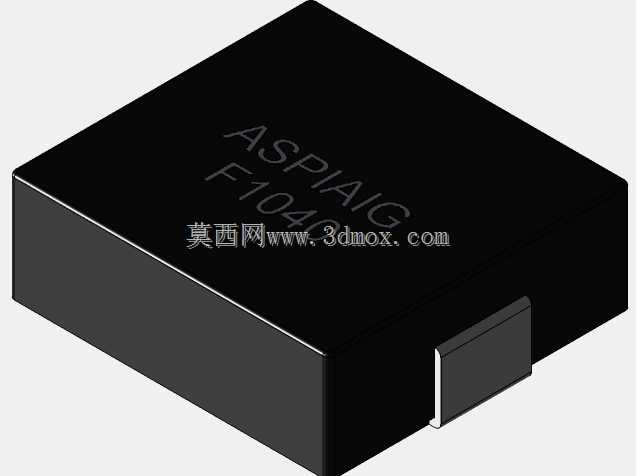

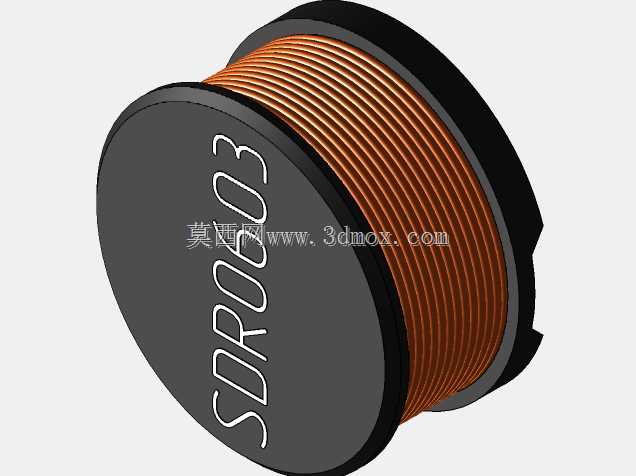

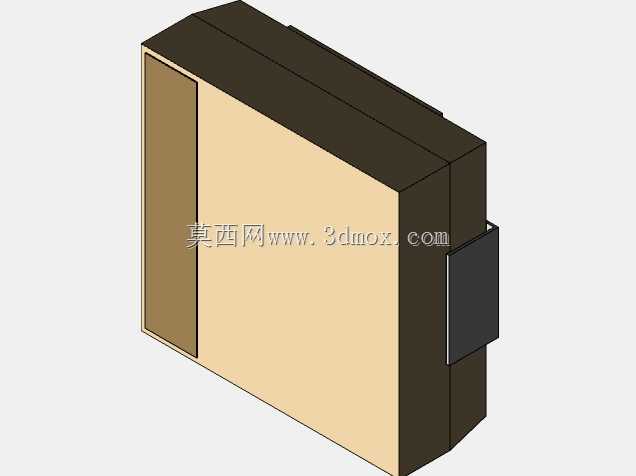

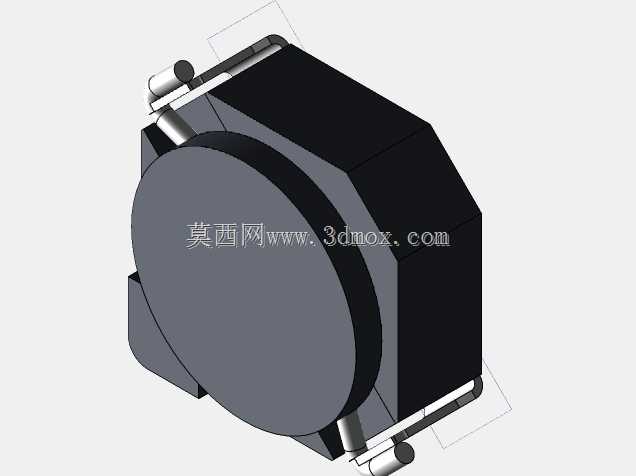

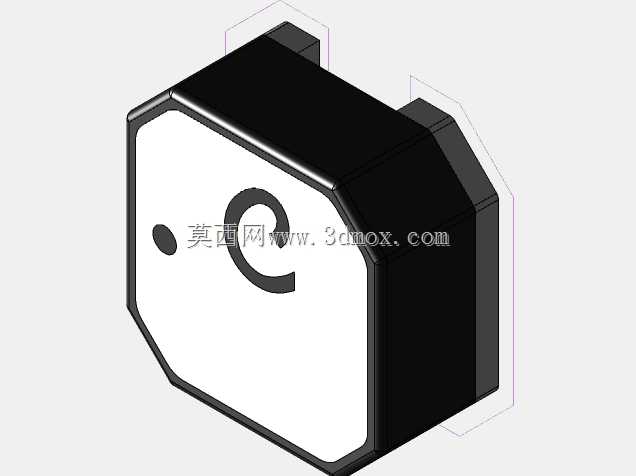

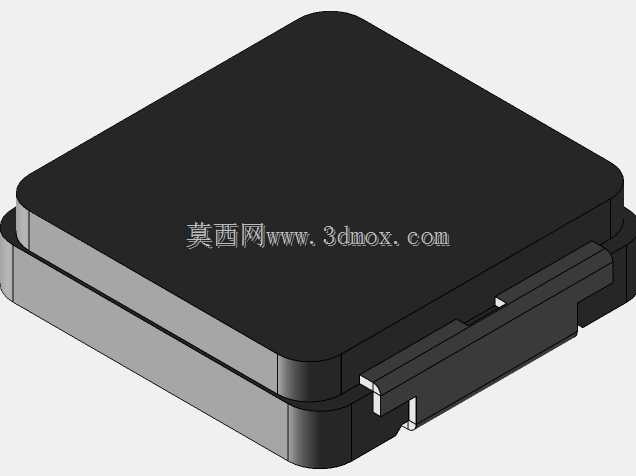

这款贴片式功率电感是面向高密度表面贴装电路场景开发的电磁无源元件，广泛应用于消费类电子主板、工业控制板卡、车载电子模块、通信终端设备的供电回路中，承担DC-DC电路储能、电源线路滤波、高频噪声抑制、大电流回路扼流的核心作用，能够在开关电源工作过程中完成电能的临时存储与平稳释放，滤除电路中的纹波电流与尖峰干扰，保障后端芯片与功能模块获得稳定纯净的供电输入，同时可在信号回路中阻隔高频交流干扰，避免不同功能模块之间的电磁串扰影响整机运行稳定性。产品整体采用扁平化多边形塑封外壳搭配圆形磁芯主体的结构设计，外壳做了切边处理，能够在SMT自动化贴装过程中提供清晰的视觉定位基准，同时最大化利用PCB板的有限安装空间，在相同封装尺寸下提升磁芯有效截面积，进而提升电感的饱和电流承载能力。两端的金属焊端采用大面接触设计，既能够保障回流焊接过程中的焊锡浸润面积，提升焊接可靠性与抗机械应力能力，也能降低焊端接触电阻，减少大电流工作状态下的导通损耗与发热。设计过程中充分考量了自动化量产的工艺适配性，外壳的拔模角度、焊端的共面度公差都严格符合表面贴装元件的通用规范，能够兼容高速贴片机的吸嘴拾取与视觉定位流程，无需额外定制治具即可完成批量装配。产品的安装边界完全符合对应封装的标准焊盘尺寸要求，外壳高度控制在低剖面范围内，可适配超薄型电子设备的内部堆叠需求，不会对周边元件的布局造成空间干涉，同时外壳的绝缘塑封材质能够耐受回流焊的高温工况，避免焊接过程中出现磁芯损坏、绕组外露的问题，磁芯与绕组的封装结构也能降低工作过程中的电磁辐射，减少对周边敏感电路的干扰。
