武士头盔造型压闸工具置物托架

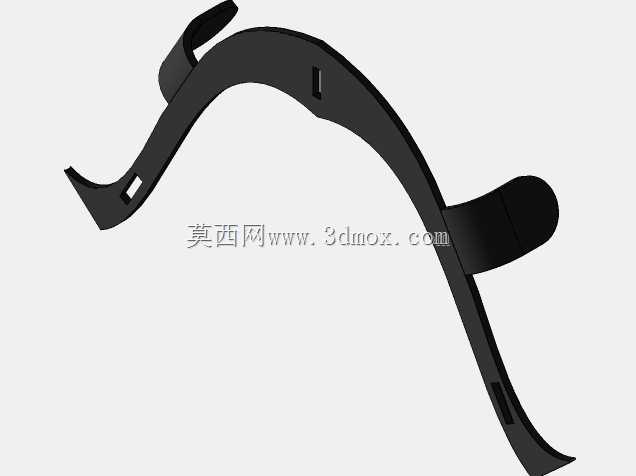

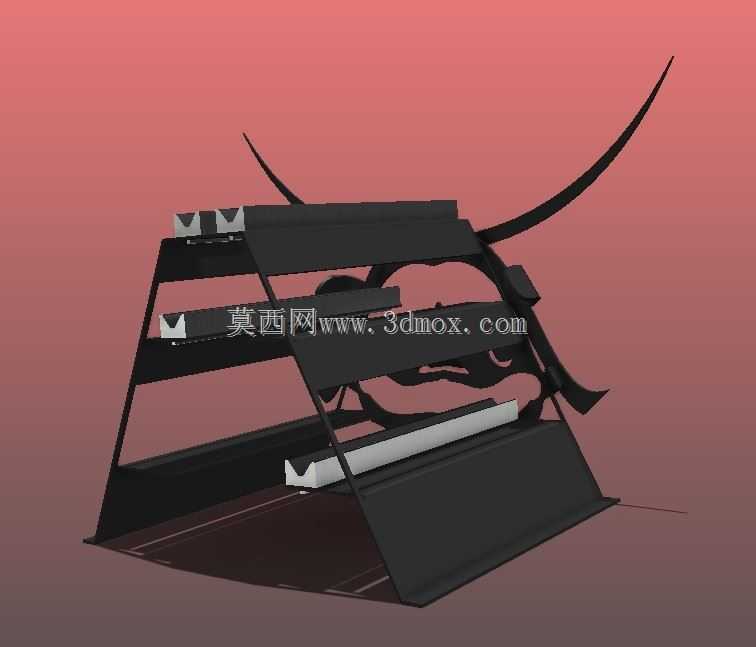

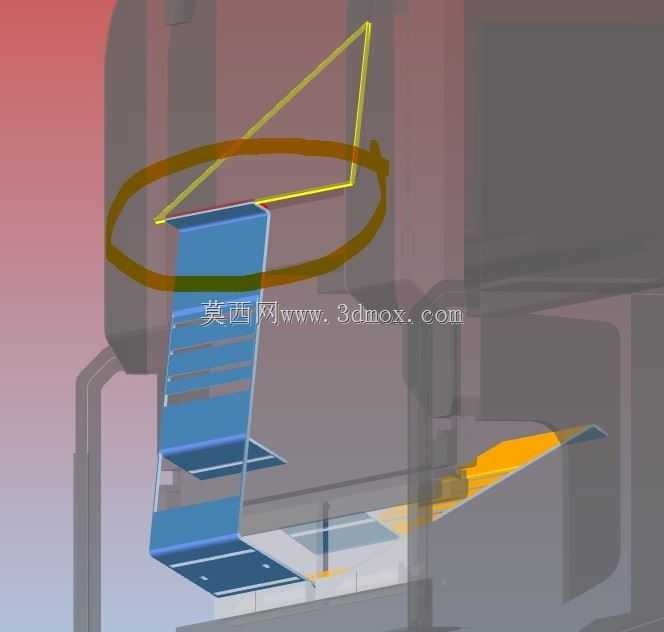

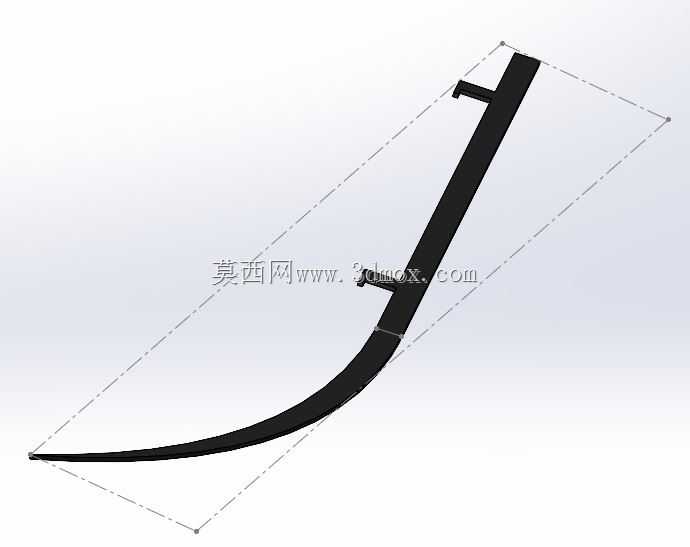

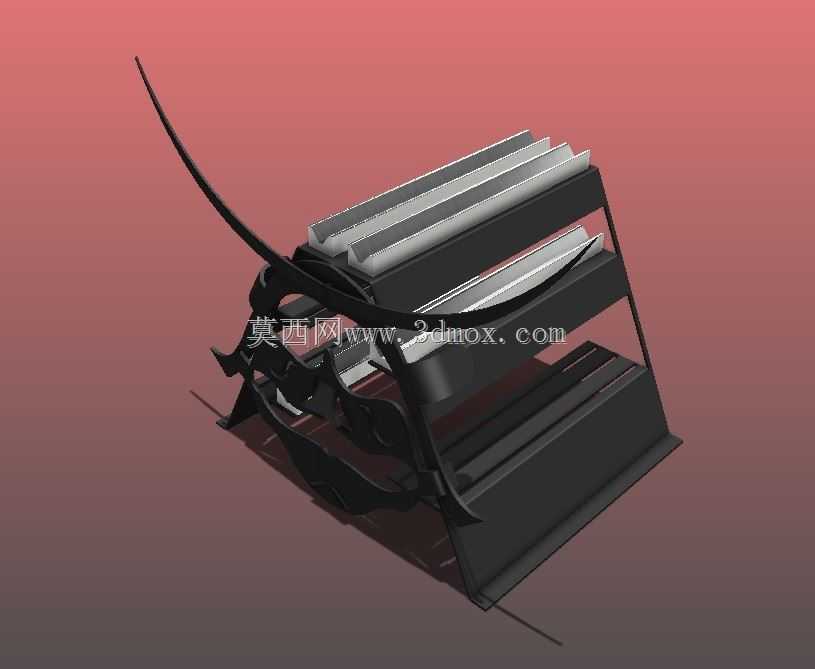

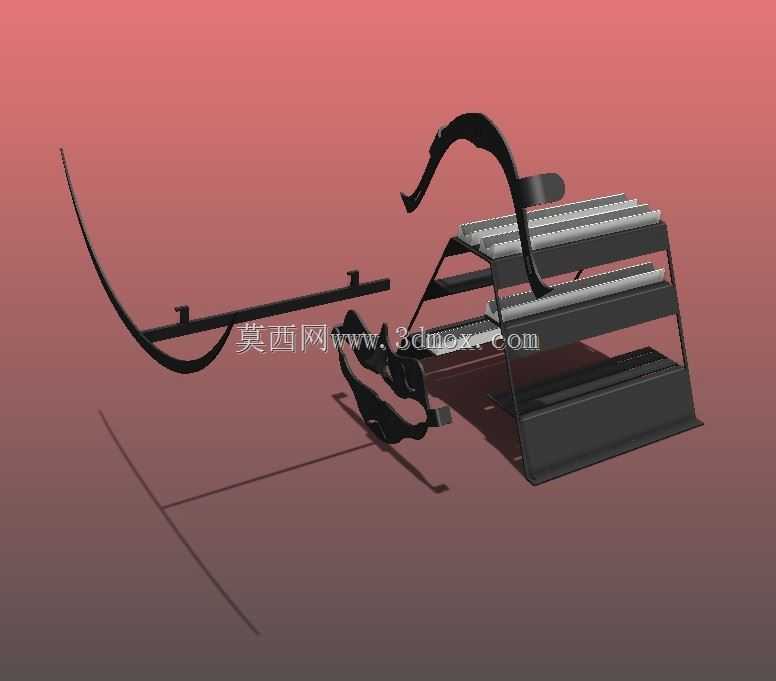

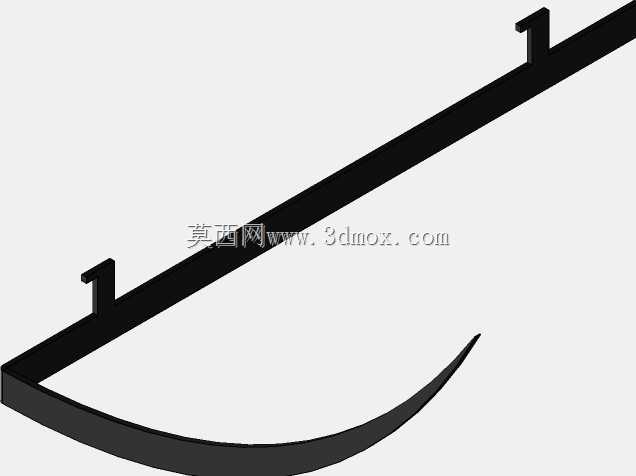

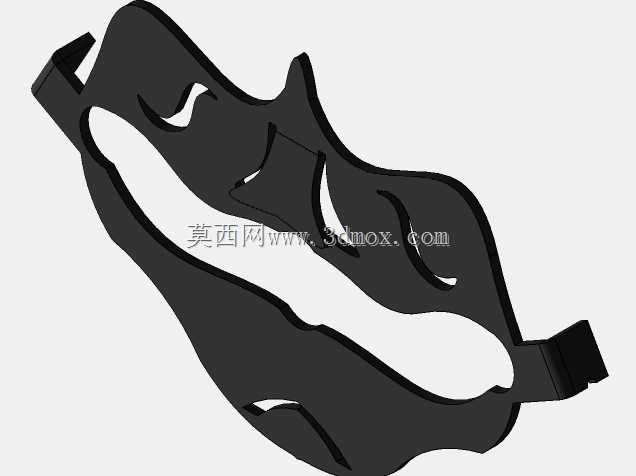

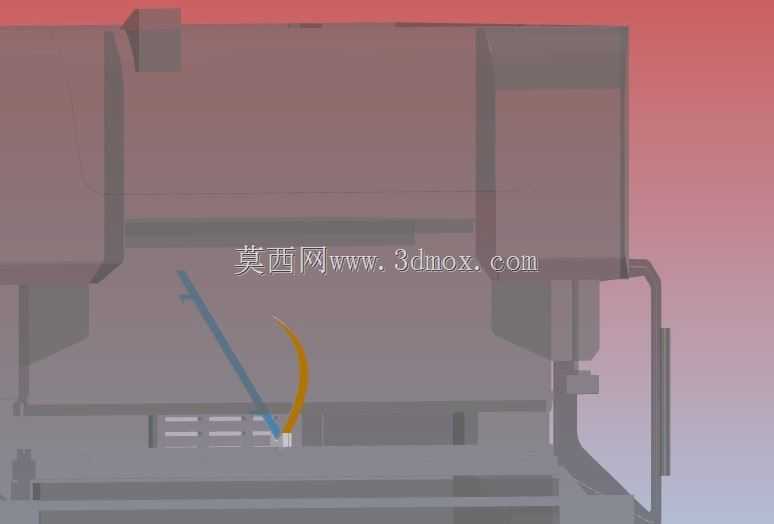

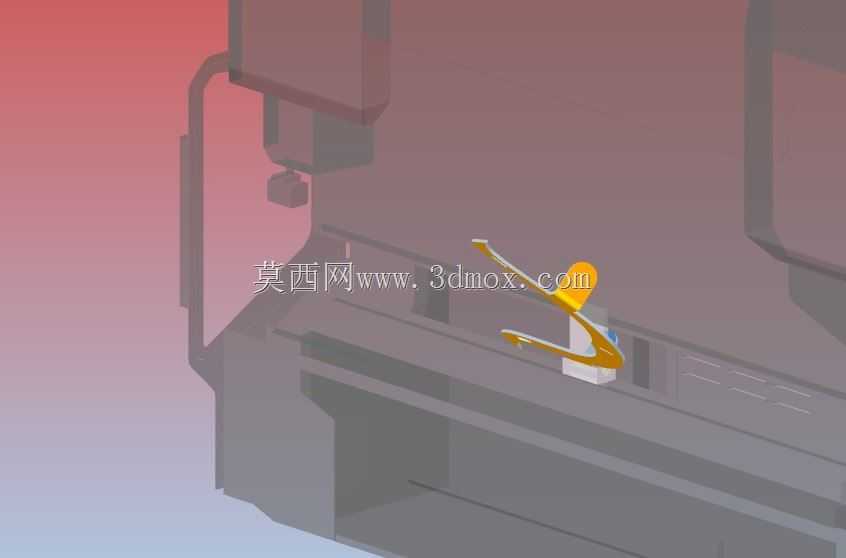

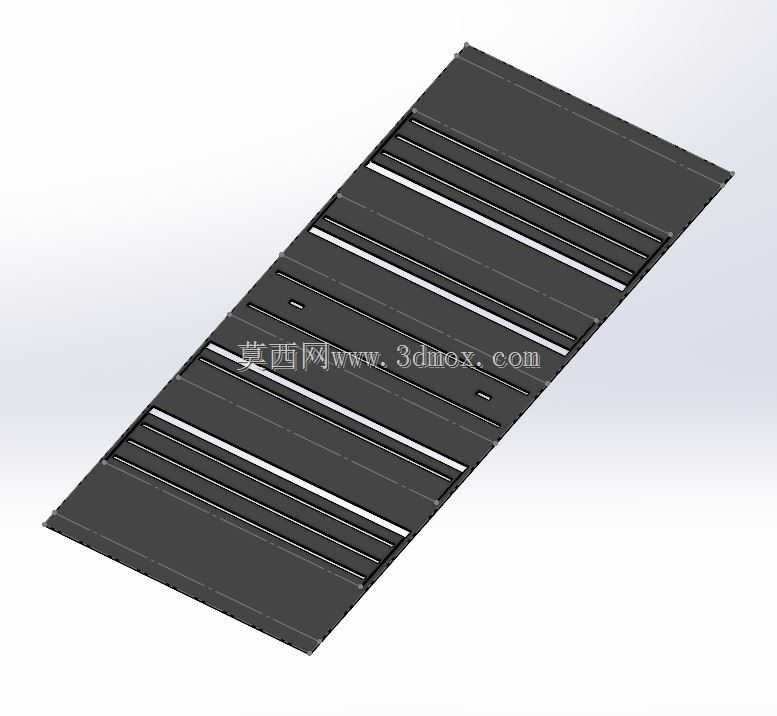

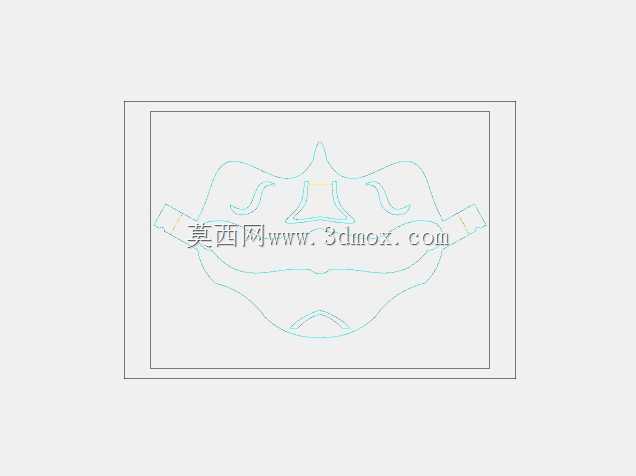

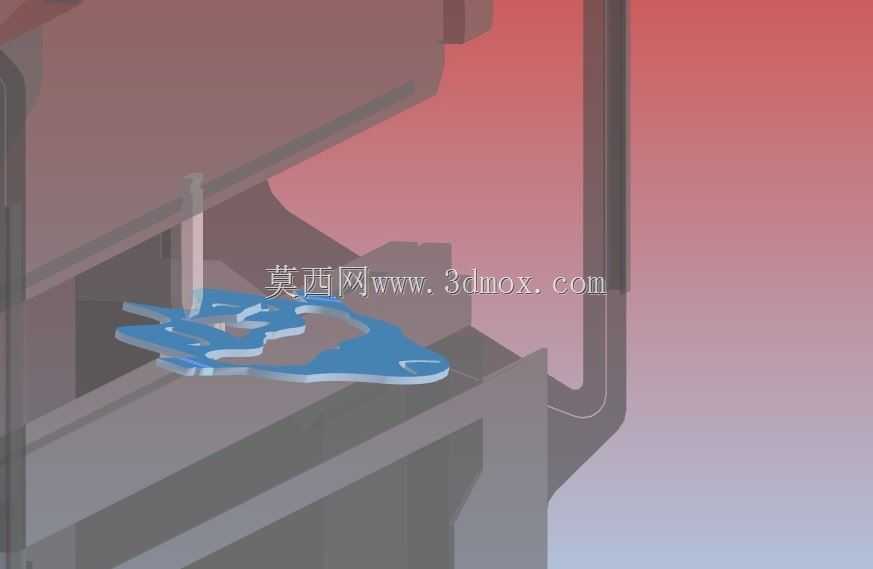

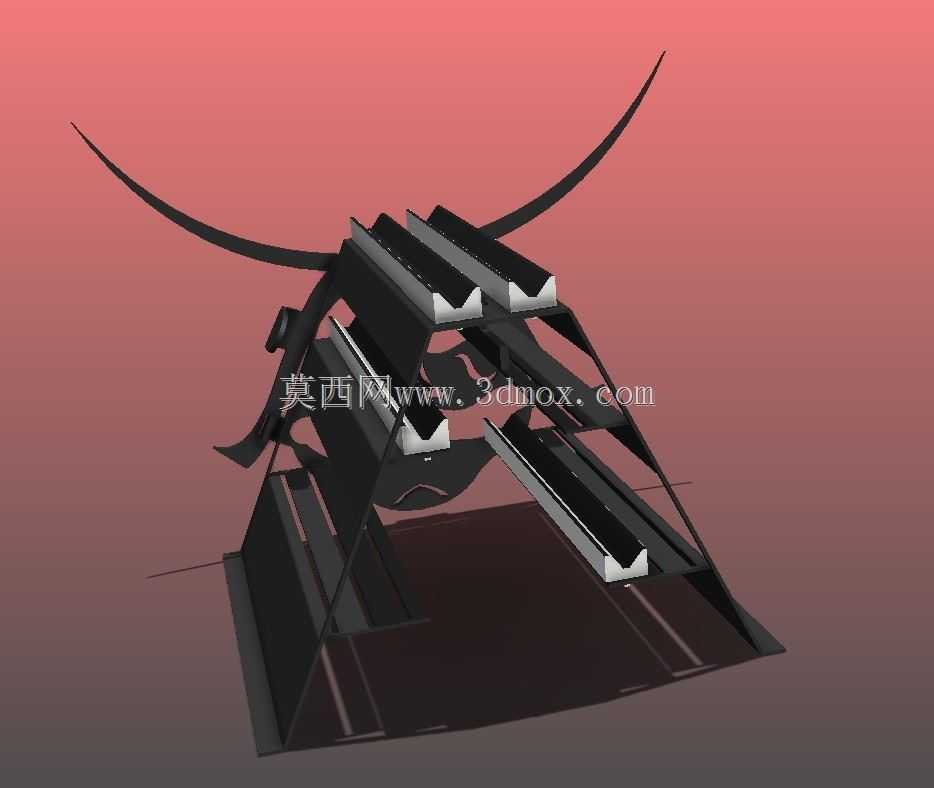

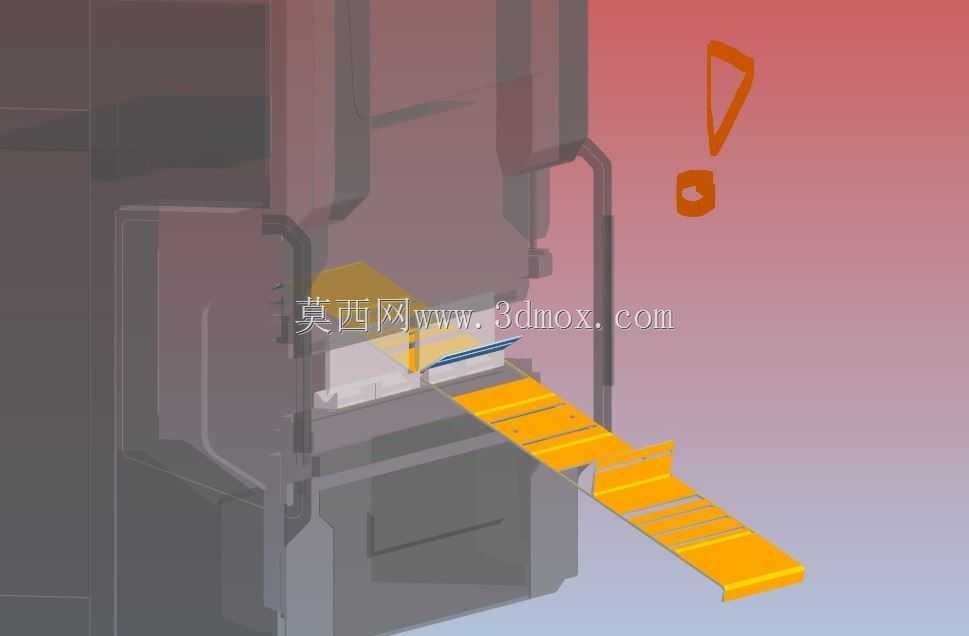

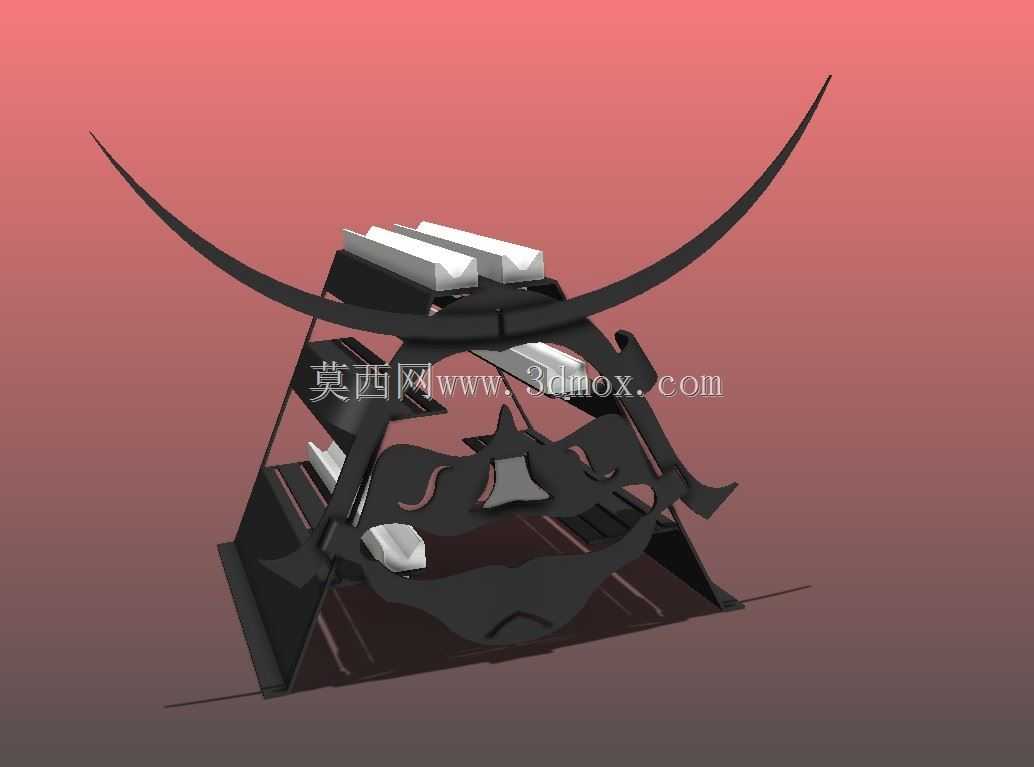

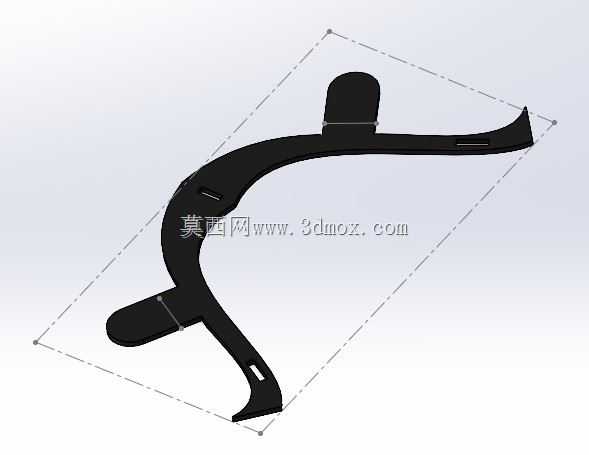

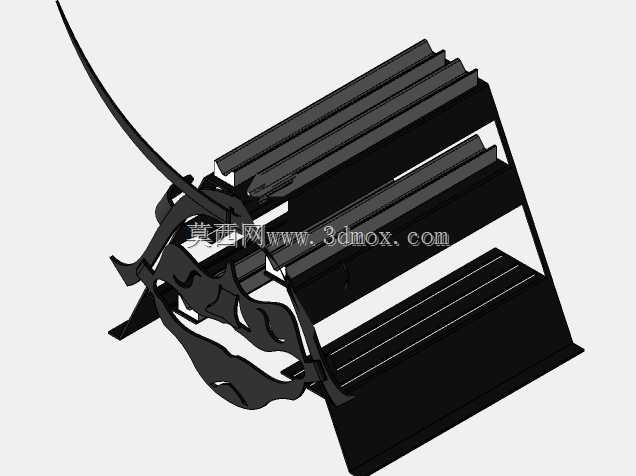

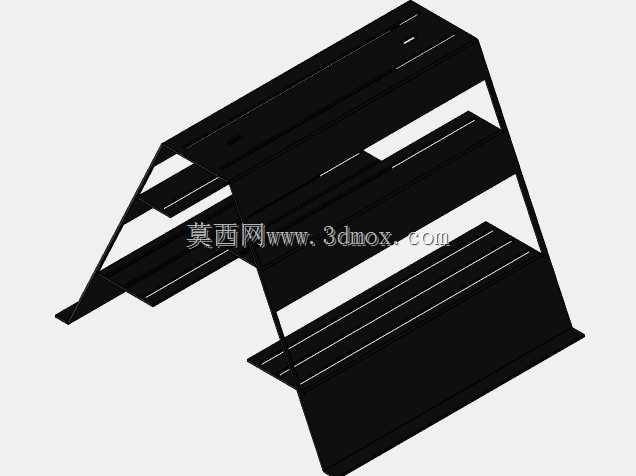

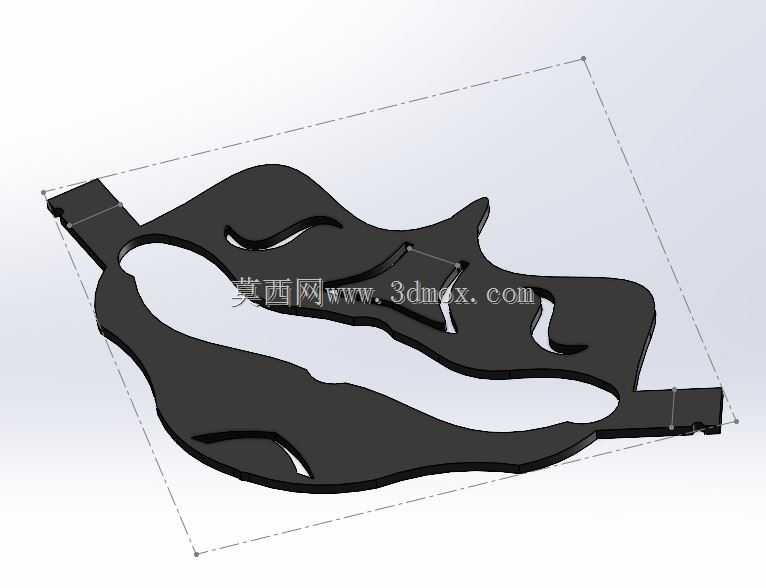

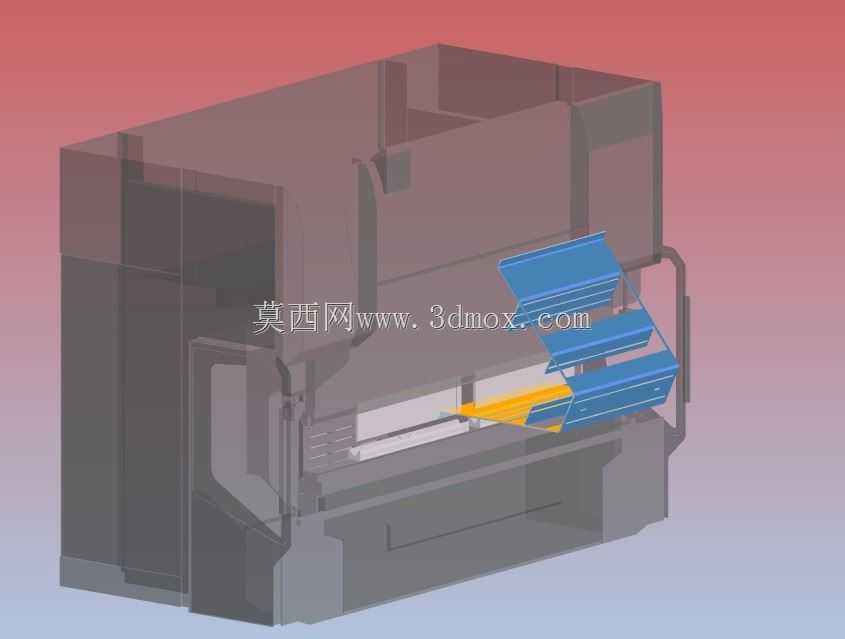

这款托架主要面向钣金加工车间的压闸作业场景设计，可适配常规折弯机旁的工具收纳需求，也可作为小型工位的临时防护结构使用，解决了车间零散压闸工具摆放杂乱、取用不便的痛点，同时兼顾了工位区域的安全防护属性。在实际生产场景中，钣金车间的压闸作业会用到多套不同规格的配套工装、定位块以及辅助操作工具，以往这类工具多随意摆放在设备旁的工作台面，不仅占用操作空间，还容易在作业过程中掉落引发安全隐患，这款托架可直接安装在压力机侧方的空余工位，将各类压闸配套工具分层归类放置，操作人员无需离开作业位置即可快速取放所需工具，大幅提升压闸作业的流转效率。托架整体采用框架式镂空结构设计，主体受力部位选用14毫米厚的钢板作为前板防护结构，整体长度达到1030毫米，可同时容纳多套不同规格的压闸工具，内部设置有分层卡位，可根据工具的外形尺寸调整放置位置，适配V80/80等常规型号的压闸配套模具使用。设计过程中针对压力机作业的振动特性做了结构强化，整体框架采用折弯焊接成型，连接部位做了满焊处理，可承受长时间的设备振动不会出现松动变形，同时镂空结构不会遮挡操作人员的视线，取放工具时可直观看到内部存放的物品。这款托架的设计灵感提取自武士头盔的造型元素，两侧向上延伸的弧形结构既可以作为工具放置的侧向挡边，防止工具从托架两侧滑落，也让原本冰冷的工业工位器具具备了独特的视觉辨识度，区别于车间内常规的方方正正的置物结构。在安装适配性上，这款托架的底部预留有标准的安装孔位，可直接固定在压力机旁的预制安装平台上，也可根据现场工位的实际布局做小幅的尺寸修改，无需额外定制特殊的安装配件，整体安装过程简单便捷，不需要借助特殊的专用工具即可完成装配。在结构验证阶段，针对托架的受力情况做了模拟验证，确认在满负载放置各类压闸工具的情况下，整体结构形变量在允许范围内，同时针对安装后可能出现的部件干涉问题做了结构优化，调整了局部突出部件的位置，避免与压力机的运动部件发生碰撞，也可根据现场实际的安装空间对局部结构做小幅调整，适配不同型号压力机的旁侧安装空间。
