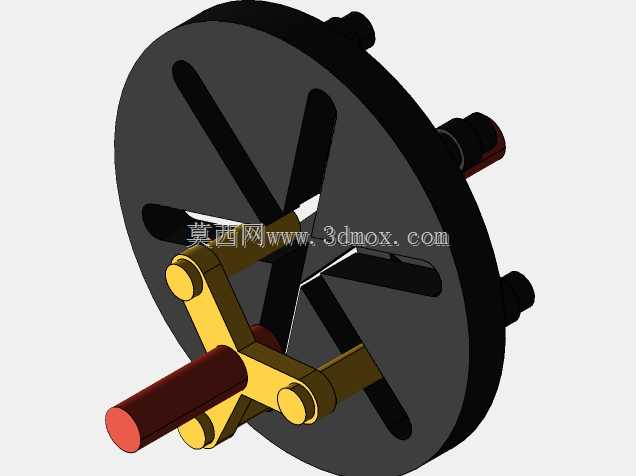

三角凸轮盘联动从动件传动机构

这套三角凸轮盘从动件机构，是机械传动领域里实现间歇式规律运动的核心功能组件，目前广泛应用在轻工包装、自动化送料、精密分度、纺织机械等需要周期性步进动作的设备场景中，承担着把连续旋转输入转化为指定规律往复或间歇输出的核心作用，是很多自动化设备里实现节拍控制的关键结构。从实际功能来看，这套机构依靠三角轮廓的盘形凸轮做定轴旋转，带动前端的三臂从动件沿着凸轮轮廓曲面做规律的摆动与位移输出，和常规圆形凸轮相比，三角轮廓的设计可以在单圈旋转过程中实现三次完整的动作循环，在同等输入转速下能提升输出动作的频次，同时轮廓曲线经过平滑过渡设计，运动过程中冲击载荷更小，从动件的运动轨迹更平稳，不会出现刚性碰撞带来的设备抖动问题，适合中低速的稳定传动场景。在设计思路上，这套结构优先考虑了传动的可靠性与安装便捷性，凸轮盘采用大直径圆盘基体，三个径向开槽既起到减重作用，也为从动件的臂杆提供了运动避让空间，同时盘体周边预留的轴伸结构可以直接对接输入动力端，不需要额外加装复杂的连接法兰。从动件采用三臂对称布局，三个接触端头都做了圆弧过渡处理，和凸轮轮廓接触时是线接触配合，既降低了接触应力减少磨损，也能保证运动传递的精度，不会出现传动间隙过大的问题。从安装边界来看，整套机构的轴向尺寸紧凑，输入轴与输出端的同轴度公差要求宽松，凸轮盘的外径决定了整套机构的最大安装回转半径，安装时只需要固定凸轮盘的中心转轴，预留出从动件的摆动空间即可，不需要额外设计复杂的导向轨道，整体占用的安装空间小，适配很多设备内部狭窄的安装腔体。同时这套结构的零件数量少，没有易损的复杂弹性元件，日常维护只需要定期在凸轮与从动件的接触位置补充润滑脂即可，长期运行的故障率低，能适应多粉尘、轻度油污的工业车间运行环境，在很多需要固定节拍送料、工位分度的自动化设备里，这套结构可以替代复杂的槽轮机构，实现更柔性的动作节拍调整，只需要更换不同轮廓曲线的凸轮盘，就能改变从动件的运动行程与动作间隔，适配不同的生产工艺需求。
