带双安装耳的铰接支撑座结构设计

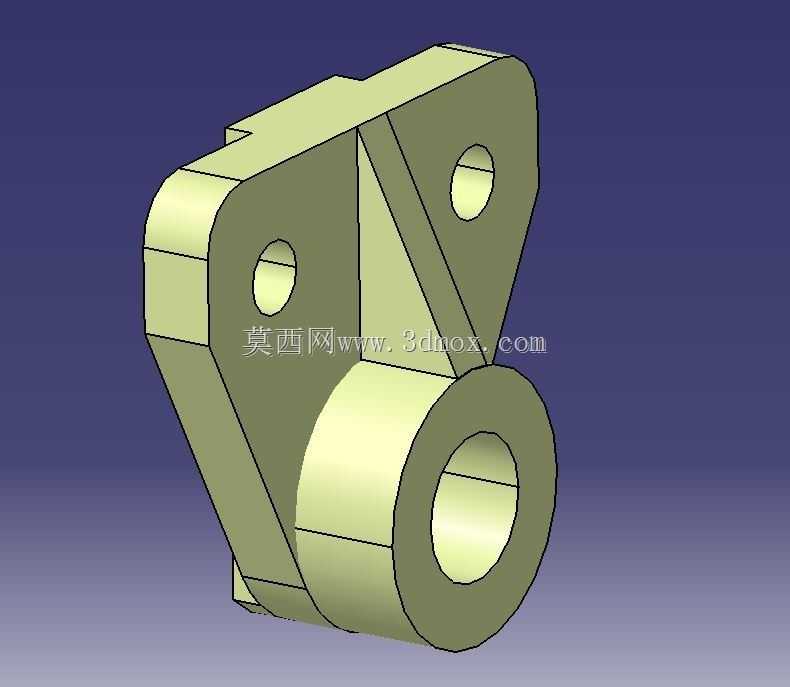

该铰接支撑座是工业传动与支撑系统中常用的连接承载构件，主要应用于各类需要实现铰接转动、载荷传递的机械设备场景，比如轻工自动化生产线的连杆机构、工程机械的辅助支撑单元、输送设备的摆动连接部位，能够在设备运行过程中承担径向载荷与部分侧向倾覆力矩，同时为配套的铰接轴提供稳定的回转支撑基准，避免轴系运行过程中出现偏磨、窜动等问题。从功能特性来看，该构件前端的圆筒结构为核心承载区，内孔用于穿装铰接销轴，外圆面可根据装配需求适配轴套、密封件等配套零件，圆筒的壁厚经过力学核算，能够在满足轻量化要求的前提下，保证额定载荷下的结构强度，不会出现塑性变形或开裂问题。上部的双安装耳板为安装固定结构，两个同轴的通孔用于穿装固定螺栓，可将整个支撑座锁紧在设备的安装基座上，耳板与圆筒之间设置的三角形加强筋，能够大幅提升结构的整体刚性，抵消设备运行过程中产生的交变应力，避免耳板与圆筒衔接位置出现应力集中导致的疲劳损坏。设计过程中采用曲面过渡的处理思路，所有棱边位置都做了圆弧曲面优化，既能够消除加工过程中的锐边毛刺，避免装配时划伤操作人员，也能够优化应力传导路径，让载荷能够均匀分布在整个构件上，减少局部应力峰值。从安装边界来看，该构件的整体轮廓紧凑，圆筒的轴向长度、耳板的开孔间距都经过标准化适配，能够兼容同规格的通用铰接配件，安装时不需要额外做定制化改孔，两个耳板的平行度公差控制在合理范围内，能够保证安装后销轴的同轴度，避免出现卡滞问题。整个结构的外形没有复杂的异形凸起，既适合采用铸造工艺批量生产，也能够通过机加工方式做小批量定制，曲面过渡的设计也让后续的表面处理工序更加便捷，不会出现积液、涂层不均等问题，能够适配不同工况下的防腐、耐磨处理需求。
