带安全舌片的起重机吊钩SolidWorks设计模型

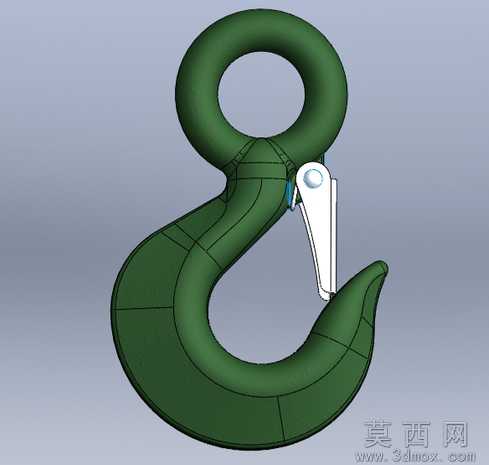

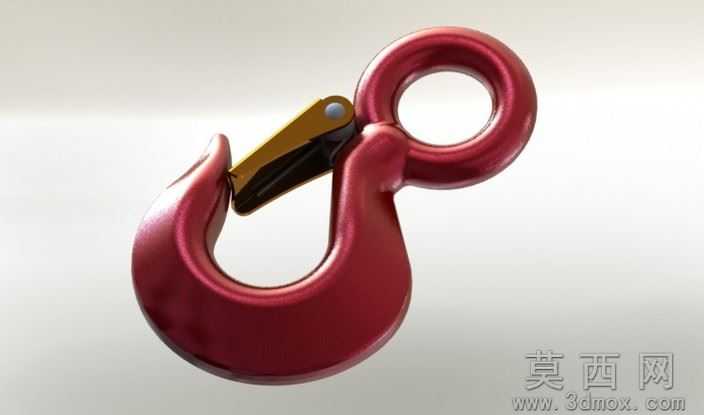

本模型为起重作业场景专用的带安全锁舌吊钩三维设计模型，建模全程基于SolidWorks2011版本完成，整体建模流程遵循机械零件设计的规范逻辑：首先通过草图绘制吊钩的纵向轮廓截面，结合扫描特征生成吊钩主体的环形吊环与弯曲钩身的基础实体，再通过拉伸、切除特征完成钩身加强筋结构、安全舌片安装座的细节造型，最后添加弹簧、销轴等标准件完成整体装配，所有特征均保留完整建模历史，方便使用者根据实际载荷需求调整参数。参数设计层面，模型严格参照通用起重吊钩的行业标准设定尺寸比例，钩身弯曲弧度经过受力合理性校验，吊环内径适配常规起重卸扣与钢丝绳连接尺寸，安全舌片的开合角度、弹簧预紧力参数均匹配实际使用工况，可直接作为同规格吊钩设计的参数参考。渲染材质方面，模型为钩身主体赋予了深绿色工业防护漆材质，还原起重设备配件的常规涂装效果，安全舌片设置为金属白钢材质，销轴、弹簧等小零件赋予金属镀锌质感，不同部件材质区分清晰，渲染效果直观还原实物外观。结构原理上，该吊钩采用经典的眼型吊环+弯曲钩身+弹簧复位安全舌片的结构，吊环用于与起重设备的吊索、卸扣连接传递载荷，钩身的大弧度弯曲设计可保证吊重时载荷沿钩身中心轴线分布，避免应力集中，安全舌片通过弹簧自动复位，在吊索挂入后自动封闭钩口，防止作业过程中吊索滑脱引发安全事故，结构简单可靠，符合起重作业的安全规范要求。软件兼容层面，模型原生为SolidWorks2011格式，可被SolidWorks2011及以上所有版本直接打开编辑，同时支持导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，满足不同软件使用者的调用需求。研发教学应用层面，该模型既可以作为起重机械配件研发设计的参考原型，帮助设计人员快速完成吊钩类零件的方案迭代，也可作为机械制图、三维建模课程的教学案例，用于讲解扫描特征、装配体配合、弹簧机构设计等知识点，同时也可用于起重作业安全培训的教具，直观展示吊钩安全装置的工作原理。
